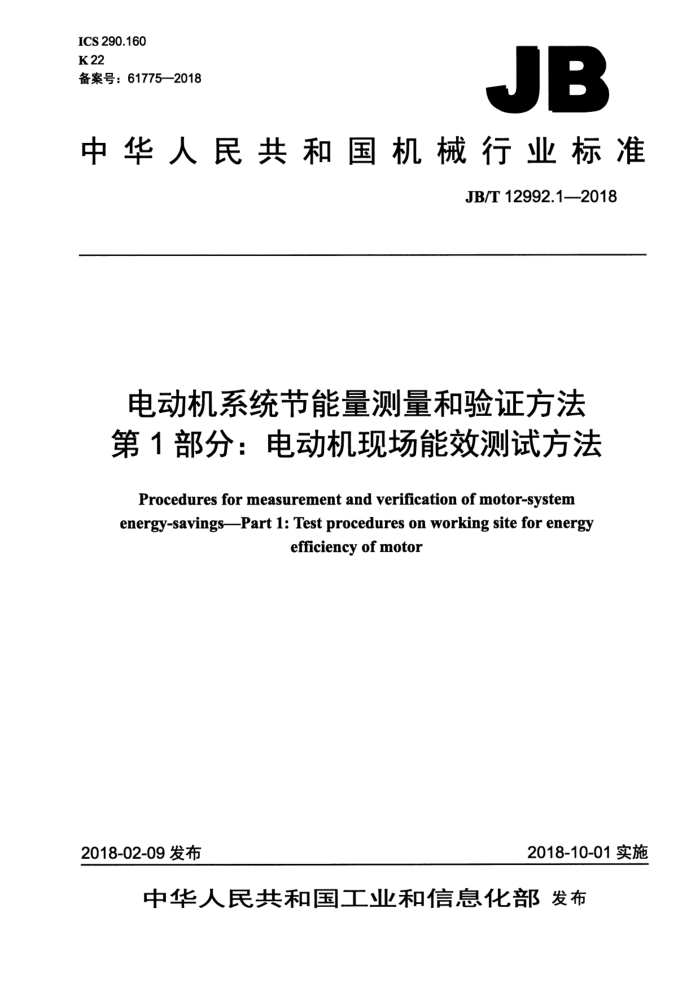

ICS 290.160 K 22 备案号：61775—2018
JB
中华人民共和国机械行业标准
JB/T 12992.1—2018
电动机系统节能量测量和验证方法第1部分：电动机现场能效测试方法
Procedures for measurement and verification of motor-system energy-savingsPart 1: Test procedures on working site for energy
efficiency of motor
2018-02-09 发布
2018-10-01实施
中华人民共和国工业和信息化部发布 JB/T 12992.1-2018
目 次
前言范围…. 2规范性引用文件.. 3术语和定义. 一般规定.
4
5测试边界的确定 6现场测试要求. 7测量仪表及读数要求. 8测试项目及工作程序.
2
迎迎迎迎心
eee
中+e
ee9e0000
8.1 测试项目… 8.2 工作程序.. 9输入功率及转速的测试 10现场能效测试方法及计算. 10.1 铭牌法. 10.2 效率特性曲线查取法. 10.3 转差率法 10.4 电流法. 10.5 电流-功率法 10.6功率法. 10.7转矩-转速法.. 10.8电动机的效率n计算.. 11能效测试方法与测量不确定度附录A（资料性附录）电动机空载电流和空载损耗推荐值. A.1 符合 GB18613-2012中2级能效的 380V、50 Hz 三相异步电动机.… A.2 符合GB18613—2012中3级能效的380V、50Hz三相异步电动机..… A.3 符合 GB 302542013 中 2 级能效的 6 kV、50 Hz 三相异步电动机.…. A.4 符合 GB 30254—2013 中 3级能效的 6 kV、50 Hz 三相异步电动机 A.5 符合 GB 30254—2013 中 2 级能效的 10 kV、50 Hz 三相异步电动机.… A.6 符合 GB 302542013 中 3级能效的 10 kV、50 Hz 三相异步电动机参考文献。
4
6
6
7
:8 9
.......
.10 11 .12
图 A.1 电动机空载电流推荐曲线.. 图 A.2 电动机空载损耗推荐曲线.. 图 A.3 电动机空载电流推荐曲线图 A.4 电动机空载损耗推荐曲线. 图 A.5 电动机空载电流推荐曲线… 图 A.6 电动机空载损耗推荐曲线. 图 A.7 电动机空载电流推荐曲线
6
7 JB/T 12992.1--2018
图 A.8 ，电动机空载损耗推荐曲线图 A.9电动机空载电流推荐曲线，图 A.10电动机空载损耗推荐曲线图 A.11电动机空载电流推荐曲线. 图A.12电动机空载损耗推荐曲线
0000000000 ····· 0000000e ceee. c.PeO ee.. ..
.10 ..10
....
.....
..
..... ..... ...
.... ....
11
.. ..
... 0000000000000000000000000000000000000000000000009000001010
...........
..
表 1 测量仪表及精度表 2 相对不确定度.
..........2
.... ..........
..
D
II JB/T 12992.1—2018
前言
JB/T12992《电动机系统节能量测量和验证方法》分为三个部分：
-第1部分：电动机现场能效测试方法; -第2部分：泵系统节能量测量和验证方法；
一
-第3部分：风机系统节能量测量和验证方法。 本部分为JB/T 12992 的第1部分。 本部分按照 GB/T 1.1一2009 给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本部分负责起草单位：上海电机系统节能工程技术研究中心有限公司、上海电科系统能效检测有限
公司、西安泰富西玛电机有限公司、六安市微特电机有限责任公司、江苏锡安达防爆股份有限公司、安徽明腾永磁机电设备有限公司、国家桥门式起重机械产品监督检验中心、山东华力电机集团股份有限公司、浙江沪龙科技股份有限公司、上海德驱驰电气有限公司、浙江金龙电机股份有限公司、威海泰富西玛电机有限公司、杭州米格电机有限公司、青岛天一集团红旗电机有限公司。
本部分参加起草单位：永济新时速电机电器有限责任公司、湘潭电机股份有限公司、兰州电机股份有限公司、西门子（中国）有限公司、格兰富水泵（苏州）有限公司、南阳防爆电气研究所有限公司、 安徽皖南电机股份有限公司、长沙电机厂有限责任公司、浙江特种电机有限公司、宁波安信数控技术有限公司、浙江西子富沃德电机有限公司、山西北方机械制造有限责任公司、无锡欧瑞京机电有限公司、 中达电机股份有限公司、中机国际工程设计研究院有限责任公司。
本部分主要起草人：强雄、严蓓兰、陆进生、蒲天庆、段志诚、梅浩东、苏文胜、王庆东、钱敏、 陈仙根、叶叶、曲华龙、陈继光、栾永先、朱岷、潘文文、丁金鑫。
本部分为首次发布。
IⅡI JB/T 12992.1-2018
电动机系统节能量测量和验证方法第1部分：电动机现场能效测试方法
1 范围
JB/T12992 的本部分规定了电动机系统中电动机现场能效测试涉及的技术活动，包括：一般规定、 测试边界的确定、现场测试要求、测量仪表及读数要求、测试项目及工作程序、输入功率及转速的测试、现场能效测试方法及计算、能效测试方法与测量不确定度。
本部分适用于拖动风机、水泵、压缩机等设备的单速交流三相电动机的现场能效测试，变速电动机也可参照执行。
注：本部分中效率即能效。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 12497-2006 三相异步电动机经济运行 GB17167一2006用能单位能源计量器具配备和管理通则
3术语和定义
下列术语和定义适用于本文件。
3.1
电动机系统 motor system 由电动机、被拖动装置、传动装置、控制（调速）装置以及管网负荷等组成，通过电动机将电能转
化为机械能，再通过被拖动装置（如风机、水泵、压缩机、机床、传送带等）做功，实现各种所需功能的系统。
[GB/T 29314—2012，定义 3.1]
3.2
测试边界boundary of test 为达成测试目的而确定的与电动机及其相关用能设备或系统的范围和地理位置界限。
4一般规定
4.1电动机的经济运行指标应符合 GB/T 12497—2006 的要求。 4.2电动机及其相关用能设备的能源计量器具配备应符合 GB17167一2006的要求。 4.3测试前应进行详细的现场调研，具备电动机及其相关用能设备或系统的参数、用能记录、负载工况、生产工艺和产品等有关资料。
1 JB/T 12992.1--2018
5 测试边界的确定
5.1典型的测试边界包括控制装置（如有）和电动机。 5.2根据测试目的、要求及测试条件确定电动机能量的输入和输出点。 5.3测试边界的输入点通常是控制装置或电动机的电源的输入点，测试边界的输出点通常是电动机的轴功率输出点。 5.4存在相互影响运行的多台控制装置或电动机，应将所涉及的控制装置或电动机划入边界内。 5.5确定测试边界时应关注影响其能效的其他因素，如：控制装置工况、负载工况、原材料的构成生产工艺和产品、产量、质量、气候和环境控制等的变化。
6现场测试要求
6.1测试应在电动机稳定和正常运行时进行，测试的时间和工况的选择应具有代表性。 6.2对负荷循环变化运行的电动机，测试的周期应连续地覆盖典型的、相对稳定的工况点（包括最大负荷和最小负荷运行工况点），测试的周期时间应不少于负荷循环变化三个周期。 6.3电动机的输入能量测试，通常在电动机的电源输入端处进行；若电动机带有控制装置运行且需测试控制装置的效率，则应同时在控制装置和电动机的电源输入端处进行。 6.4电动机的输出能量测试，通常在电动机的轴功率输出处进行。 6.5电动机转速（转差）的测试，通常在电动机的轴功率输出处进行。 6.6电量测量仪表的电压和电流测量端子应接在同一测量点上。 6.7测试报告中应明确现场测试时间和周期、测试边界及5.5 规定的内容。
7测量仪表及读数要求
7.1测量仪表的精度应符合表1 的规定，测量仪表还需具有连续数据记录功能。
表1测量仪表及精度
电量测量仪表
非电量测量仪表
仪表类别 电功率表或
电流、电压互感器
电压表 ≤0.5
转速仪 ≤0.1 或±1 r/min
电流表
转矩转速传感器
电能表 ≤0.5
精度% 7.2各种测量仪表都应是国家计量部门认可的产品，并在检定有效期内。 7.3同一工况下电压、电流、功率因数、功率及电能等被测量参数应同时、连续地进行读数或记录，每种被测量参数应重复获取三组以上的数据，以各组数据的平均值作计算值。 7.4每种工况测试过程时间不少于1 h，同一工况点应间隔重复测量三次，每次测量间隔10 min～ 15 min。以三次测量的平均值作计算值。
≤0.5
≤0.5
≤0.2
8测试项目及工作程序
8.1测试项目 8.1.1控制装置输入功率（需要时）。 8.1.2电动机输入功率（即控制装置输出功率）和控制装置运行效率（需要时）。 2 JB/T 12992.1--2018
8.1.3电动机转速。 8.1.4电动机输出功率和运行效率。 8.2 工作程序
可按下述要求开展现场工作：
现场调研和数据收集（如：控制装置工况、负载工况、原材料的构成、生产工艺和产品、产量、 质量、气候和环境控制等); 确定测试边界及条件；选择测试方法、制定现场测试计划； -设计测试方案，安装、调试所需测试设备；开展现场测试工作，记录测试数据并加以分析；确定电动机运行参数和能效。
9输入功率及转速的测试
9.1输入功率可用便携式的电能质量分析仪、电功率表或电能表按第 6 章的规定进行测量，对读数变化较大的，可适当增加测试时间。 9.2对运行时功率因数较高的电动机，如永磁同步电动机，还应测量无功功率。 9.3转速可用非接触式转速仪或转速频闪仪按第6 章的规定进行测量，对转差较小的电动机尽量使用高精度的仪器进行测量。
10现场能效测试方法及计算
10.1铭牌法
按第6章的规定，测量电动机输入功率P,，电动机输出功率 P,按公式（1）计算。
P,= Pin
(1)
式中: P2— -输出功率，单位为千瓦（kW); P,- ~输入功率，单位为千瓦（kW);
-效率，%。
n-
当 ×100%>50%时，取 n=n; Pn 当×100%=(25~50)%时，取 n=nn-0.1%。
Pn 式中: Pn——额定功率，单位为千瓦（kW); nn 一额定效率，%。
10.2效率特性曲线查取法
当保留有电动机制造厂提供的效率特性曲线时，按第 6 章的规定，测量的电动机输入功率 Pi，查取对应于P,的效率n，电动机输出功率 P,按公式（2）计算。
P2=Pin...
(2)
3 JB/T 12992.1--2018
10.3转差率法
按第6章的规定，测量电动机输入功率P,和转速 n，电动机输出功率 P,按公式（3）计算。
(no -n)n. ( U (no -- nn)n (Un
P2:
..(3)
P
式中: no 一同步转速，单位为转每分（r/min);
-实测转速，单位为转每分（r/min);
n
n- -额定转速，单位为转每分（r/min); U一一施加在电动机端的电压，单位为伏（V); Un- -额定电压，单位为伏（V)。
10.4电流法
按第6章的规定，测量电动机加负载运行时的输入电流I,和输入功率 P,，电动机输出功率 P,按公式（4）计算。
R-
(4)
P2 VR-
式中: Ii 一负载电流，单位为安（A);
空载电流，若限于现场测试条件，可查阅电动机制造厂提供的原始资料或参照附录A中的曲线确定，单位为安（A);
0
IN -额定电流，单位为安（A)。 10.5电流-功率法
按第6章的规定，测量电动机负载电流I,和输入功率P,，电动机输出功率P,按公式（5）计算。
- R-Lnn
1
P = - P -
-1
RN - △P
(5)
式中: △P。 空载损耗，若限于现场测试条件，可查阅电动机制造厂提供的原始资料或参照附录A中的
曲线确定，单位为千瓦（kW)。
10.6功率法
按第6章的规定，测量电动机的输入功率Pi，电动机输出功率P,按公式（6）计算。
P-AP Pn. AP Ln
P=-P
·(6)
10.7转矩-转速法
按第6章的规定，测量电动机输入功率 P,、电动机输出转矩T和转速 n，电动机输出功率P,按公式（7）计算。
4
