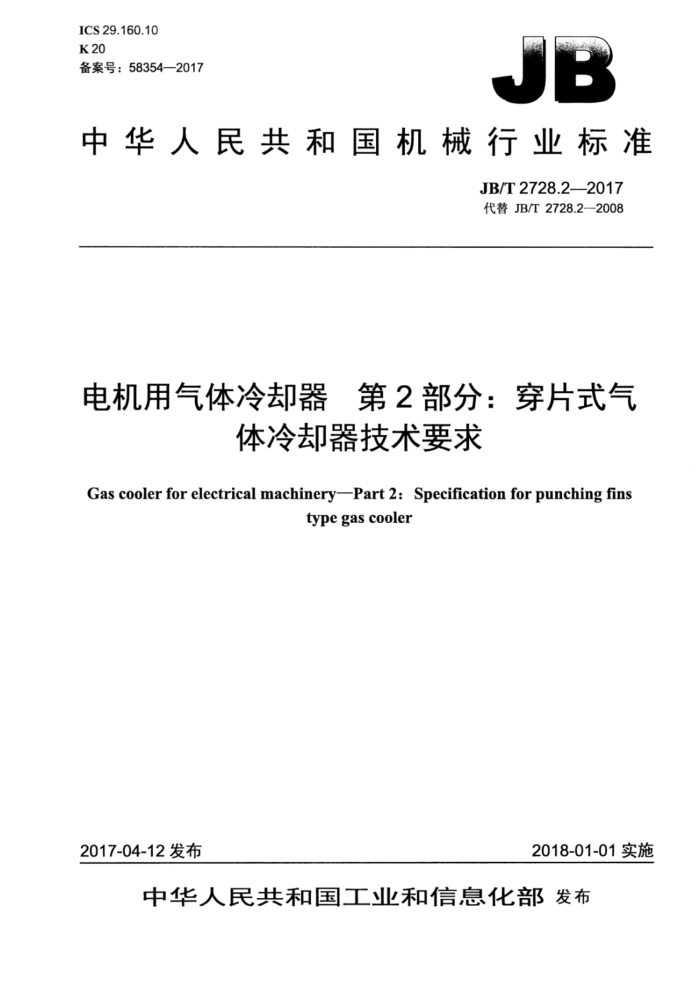

ICS29.160.10 K20 备案号：58354—2017
中华人民共和国机械行业标准
JB/T2728.2-—2017 代替JB/T2728.2-2008
电机用气体冷器 第2部分：穿片式气
体冷却器技术要求
Gas cooler for electrical machinery-Part 2: Specification for punching fins
type gas cooler
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T2728.2—2017
目 次
前言 1范围. 2规范性引用文件. 3术语和定义
II
技术要求..
4.
图1全胀接. 图2强度胀图3强度焊加贴胀. 图45 强度胀加密封焊
3
*3
表1 冷却管与翅片的材料表2承管板的材料 JB/T2728.2—2017
前言
JB/T2728《电机用气体冷却器》分为五个部分：
第1部分：一般规定；一第2部分：穿片式气体冷却器技术要求；
一第3部分：挤片式气体冷却器技术要求：一第4部分：绕片式气体冷却器技术要求：一第5部分：绕簧式气体冷却器技术要求。 本部分为JB/T2728的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2728.2一2008《电机用气体冷却器第2部分：穿片式气体冷却器技术要求》，与
JB/T2728.2一2008相比主要技术变化如下：
增加了“GB/T2061散热器散热片专用铜及铜合金箔材”“GB24511承压设备用不锈钢钢板及钢带”“NB/T47002.1压力容器用爆炸焊接复合板第1部分：不锈钢-钢复合板” NB/T47002.4压力容器用爆炸焊接复合板第4部分：铜-钢复合板”YS/T95.1空调器散热片用铝籍第1部分：基材”规范性引用文件（见第2章）增加了管材“GB/T24593中S30408、S31603牌号”、翅片材料“YS/T95.1中8011牌号” “GB/T2061中HSn70-1牌号”（见表1)；增加了对承管板材料的规定（见4.3）。
本部分由中国机械工业联合会提出。 本部分由全国大型发电机标准化技术委员会（SAC/TC511）归口本部分起草单位：哈尔滨大电机研究所、张家港市恒强冷却设备有限公司、大治斯瑞尔换热器有限
公司、无锡华申热工流体设备有限公司、营口通风机械有限公司、哈尔滨精方电力设备科技有限公司、 无锡市恒荣机械制造有限公司。
本部分主要起草人：李广德、林建忠、项翔勇、王建凯、张望勇、张玉俊、顾春晓。 本部分所代替标准的历次版本发布情况为：
JB/T2728—1980、JB/T2728—1992; —JB/T2728.51996JB/T2728.22008。
II JB/T2728.2—2017
电机用气体冷却器第2部分：穿片式
气体冷却器技术要求
1范围
JB/T2728的本部分规定了电机用穿片式气体冷却器的技术要求。 本部分适用于各类电机用的穿片式气体冷却器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB713锅炉和压力容器用钢板 GB/T1527铜及铜合金拉制管 GB/T2040 铜及铜合金板材 GB/T2059 铜及铜合金带材 GB/T2061 散热器散热片专用铜及铜合金箔材 GB/T3198 铝及铝合金箔 GB/T3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T3621 钛及钛合金板材 GB/T3625 换热器及冷凝器用钛及钛合金管 GB/T3880（所有部分）一般工业用铝及铝合金板、带材 GB/T8890 热交换器用铜合金无缝管 GB24511承压设备用不锈钢钢板及钢带 GB/T24593 锅炉和热交换器用奥氏体不锈钢焊接钢管 JB/T2728.1 电机用气体冷却器第1部分：一般规定 NB/T47002.1 压力容器用爆炸焊接复合板第1部分：不锈钢-钢复合板 NB/T47002.3 压力容器用爆炸焊接复合板第3部分：钛-钢复合板 NB/T47002.41 压力容器用爆炸焊接复合板第4部分：铜-钢复合板 YS/T95.1 空调器散热片用铝箔第1部分：基材
3术语和定义
JB/T2728.1界定的术语和定义适用于本文件。为了便于使用，以下重复列出了JB/T2728.1中的一些术语和定义。 3.1
穿片式气体冷却器punchingfinstypegas cooler 由穿片式冷却元件组成的气体冷却器［JB/T2718.1—2017，定义3.3]。
1 JB/T2728.2—2017
4技术要求
4.1 穿片式气体冷却器应符合JB/T2728.1的规定。 4.2冷却管与翅片的材料应符合表1的规定。
表1冷却管与翅片的材料
材料牌号 T2 HSn70-1 BFel0-1-1 BFe30-1-1 S30408 S31603 TA1 1060 8011 3003 T2 HSn70-1
名称
般使用范围
标准编号 GB/T1527
材质纯铜锡黄铜钛白铜铁白铜不锈钢钛合金纯铝板铝箔压花铝板纯铜锡黄铜
地下水、水库水、近海江湖水
内地江潮水近海江湖水海水
GB/T8890
管材
GB/T24593
城市污水（中水）
GB/T3625 GB/T3198 YS/T 95.1 GB/T3880 GB/T2059 GB/T2061
按用户需要
翅片
4.3承管板的材料应符合表2的规定。
表2承管板的材料材料牌号
名称
一般使用范围地下水、水库水地下水。水库水近海江湖水、海水城市污水（中水）城市污水（中水）
标准编号 GB/T3274 GB 713 GB/T2040 GB 24511 GB/T 3621 NB/T 47002.4 NB/T47002.3 NB/T47002.1
材质碳素结构钢
Q235 Q345R H62 HSn62-1
钢板黄铜锡黄铜不锈钢钛合金铜-钢复合板钛-钢复合板不锈钢-钢复合板
S30408- S31603
承管板
TA1
近海江湖水城市污水（中水）城市污水（中水）
一
4.4翅片应平整，翅片上各内孔凸缘处不应有皱纹和裂纹。 4.5冷却管与翅片采用过盈胀接，接触紧密不得松动。 4.6组装后翅片排列应整齐均匀，翅片不应有倒塌闭口现象。 4.7翅片与承管板的间距为（4土1）mm，翅片与承架的间距为（3土1）mm。 4.8冷却管与承管板的连接方式：全胀接（见图1）、强度胀（见图2）、强度焊加贴胀（见图3）、强度胀加密封焊（见图4》，根据应用场合的不同，由制造厂择优选择。 2 JB/T2728.2-2017
图1 全胀接
图2 强度胀
中
图3强度焊加贴胀
图4强度胀加密封焊
