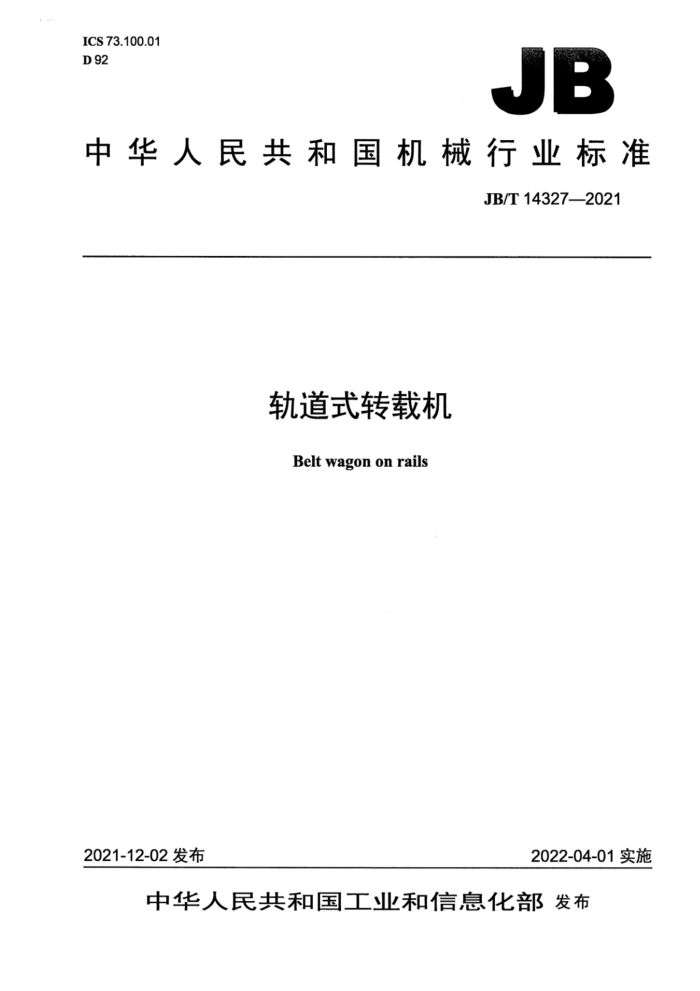

ICS73.100.01 D 92
JB
中华人民共和国机械行业标准
JB/T14327—2021
轨道式转载机 Belt wagon on rails
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部发布 JB/T14327—2021
目 次
前言 1范围， 2规范性引用文件 3术语和定义. 4型式与主要参数 4.1型式.. 4.2型号.. 4.3主要参数. 5技术要求 5.1 一般技术要求.. 5.2 安全和环保要求， 5.3成套性. 6总装试验， 6.1试验准备 6.2总装空载性能试验 7检验规则.. 7.1出厂检验。 7.2型式检验.. 8标志、包装、运输和贮存
II
图1轨道式转载机
表1主要参数.
- JB/T14327—2021
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：太原重工股份有限公司、太原重型机械集团有限公司、太原重型机械集团工程技
术研发有限公司、洛阳矿山机械工程设计研究院有限责任公司。
本标准主要起草人：孙刚、杨佐、王春乐、陈鹏、张永明、肖利民、陶文嘉。 本标准为首次发布。
II JB/T143272021
轨道式转载机
1范围
本标准规定了轨道式转载机的术语和定义、型式与主要参数、技术要求、总装试验、检验规则、标志、包装、运输和贮存。
本标准适用于大型露天矿山连续或半连续剥离系统中的轨道式转载机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T755旋转电机定额和性能 GB/T1251.1人类工效学公共场所和工作区域的险情信号险情听觉信号 GB/T2585铁路用热轧钢轨 GB/T3323.1焊缝无损检测射线检测第1部分：X和伽玛射线的胶片技术 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB4351.1 手提式灭火器第1部分：性能和结构要求 GB/T4879-2016防锈包装 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB5226.3机械安全机械电气设备第11部分：电压高于1000Va.c.或1500Vd.c.但不超过
36kV的高压设备的技术条件
GB/T8196 ：机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T11345 焊缝无损检测超声检测技术、检测等级和评定 GB/T 13306 标牌 GB/T 14711 中小型旋转电机通用安全要求 GB 14784 带式输送机安全规范 GB/T16754 机械安全急停功能 设计原则 GB/T 17300 土方机械 通道装置 GB/T 17301 土方机械操作和维修空间棱角倒钝 GB19517 国家电气设备安全技术规范 GB/T25517.1 矿山机械安全标志第1部分：通则 GB/T25517.2 矿山机械 安全标志第2部分：危险图示符号 GB/T37400（所有部分） 重型机械通用技术条件 GB50270 输送设备安装工程施工及验收规范 GB50431 带式输送机工程技术标准 JB/T10607 液压系统工作介质使用规范
1 JB/T14327—2021
3术语和定义
下列术语和定义适用于本文件。
3.1
轨道式转载机beltwagononrails 在大型露天矿山连续或半连续剥离系统中，可完成排土（岩）作业，主要动作由电驱动，具有沿轨
道行走、电缆卷筒供电、工作面带式输送机输送带张紧、散料转载功能的机械设备。
4型式与主要参数
4.1型式
轨道式转载机安装在轨道上，可沿着轨道前进行走、后退行走，将散料输送到一定高度后通过转载站进行转载，如图1所示。
中
F-
说明：
一轨道面； 5- 行走机构；
电缆卷筒：一主钢构；
4-
2
一工作面带式输送机输送带张紧装置。
3- 一转载站：
图1轨道式转载机
4.2型号
轨道式转载机以带宽为主参数，其型号表示方法如下： GZ-
带宽，单位为毫米（mm）轨道式转载机
示例：带宽为1800mm的轨道式转载机，标记为：
GZ-1800轨道式转载机
4.3主要参数
轨道式转载机主要参数应符合表1的规定。
2 JB/T143272021
表1主要参数
项目 单位运送能力 t/h 带宽 mm 1 400 行走速度 m/min
性能参数
3000~ 5 000
7500~ 1 0000 1 800
10 000~ 13 000 2 000 0~9
16000~ 20 000 2 400
4000~ 7500 1 600
13000~ 16 000 2 200
5技术要求
5.1一般技术要求 5.1.1轨道式转载机的制造及检验应符合GB/T37400（所有部分）的规定。 5.1.2车 轨道式转载机上的带式输送机的设计应符合GB50431的规定。 5.1.3钅 钢结构关键件的焊接部分，应按设计要求进行检测，检测应符合GB/T11345或GB/T3323.1的规定。 5.1.43 轨道式转载机配装的电动机应符合GB/T755的规定。 5.1.5 液压系统的设计应符合GB/T3766的规定。 5.1.6 液压系统工作介质的使用应符合JB/T10607的规定。 5.1.7 轨道式转载机应能在三相交流电源电压波动值为-10%~+10%的条件下正常工作。 5.1.8 轨道式转载机正常工作环境温度为-40℃40℃。 5.1.9 与轨道式转载机行走机构配套的钢轨宜选用50kg/m钢轨，钢轨应符合GB/T2585的规定。 5.1.10 特殊环境下使用的轨道式转载机，可由制造厂和用户协商，按技术协议制造和检验。 5.2安全和环保要求 5.2.1轨道式转载机上应设置安全标志，安全标志和危险图示符号应符合GB/T25517.1和GB/T 25517.2的规定。 5.2.2电气设备的安全要求应符合GB/T5226.1、GB5226.3和GB19517的规定。 5.2.3所用电动机应符合GB/T14711的规定。 5.2.4车 轨道式转载机上的带式输送机的设计应符合GB14784的规定。 5.2.5车 轨道式转载机应合理设置急停按钮，并应符合GB/T16754的规定。 5.2.6车 轨道式转载机应配备人工控制的警报装置，该装置报警声信号的声压级应符合GB/T1251.1的规定。 5.2.7 轨道式转载机上在人员可及范围内的旋转和传动部件应设置防护装置，并符合GB/T8196的规定。 5.2.8车 轨道式转载机上通往日常保养点的通道装置（踏脚、梯子、走道、平台、扶手/栏杆、抓手、护栏及机壳出入口）应符合GB/T17300的规定。 5.2.9操作和维修空间处的棱角倒钝应符合GB/T17301的规定。 5.2.10轨道式转载机应配备灭火装置；若配置手提灭火器，应符合GB:4351.1的规定。 5.2.11轨道式转载机液压管路应安装牢固，避免因振动和冲击而发生损坏和漏油现象；活动的油管应装有防止其磨损的保护装置。 5.2.12轨道式转载机应设置电气室和空调，空调的制冷剂应符合国家环保要求。 5.2.13轨道式转载机应设置可在停机和特殊工况下使用的行走锁定装置，在大风天气下能将行走机构与轨道锁定。
3 JB/T14327—2021
5.3成套性 5.3.1轨道式转载机成套供应范围：
a）按订货合同规定的整机和附加选购的零部件： b）随机备件（包括机械、电控、液压、润滑等配套设备的备件）； c）随机工具。
5.3.2轨道式转载机随机技术文件：
a）产品合格证； b）使用说明书； c）产品安装图样； d）装箱单； e）随机工具、易损件、备件和主要外购件的目录。
5.3.3轨道式转载机配套设备：
排土机是轨道式转载机的配套使用设备，两者配合使用完成物料的排弃。
6总装试验
6.1试验准备
6.1.1 轨道式转载机在总装试验前应制定详细的试验规程。 6.1.2轨道式转载机的总装试验应包括以下两个步骤：
a）总装后的检查、调整； b）总装空载性能试验。
6.1.3轨道式转载机总装后的检查、调整应包括以下内容：
a）确认电气系统达到规定的技术要求，各部位接线正确，各动作的方向正确，急停按钮能正常工
作。非总装空载性能试验的产品，电气系统应进行静态的测试。 b）液压系统在试车前，应先进行液压管路泄漏的检查：对液压泵和液压阀调整到位、分步升压、
进行空载试运转，确定主要测试点处的压力正常。 c）确认行走制动器可正常工作。 d）集中润滑系统进行密封试验，在5min内进行连续加载试验，不应有渗漏现象。
6.2 2总装空载性能试验
总装空载性能试验应包括以下内容： a）按GB50270的规定进行轨道式转载机上的带式输送机空载试验； b）试验工作面带式输送机输送带张紧装置张紧动作，动作的试验不应少于3次，动作应无异常现
象，且张紧行程和张紧力应符合机器的性能要求； c）试验电缆卷筒的卷缆/排缆动作，将电缆卷筒上的电缆进行卷缆/排缆，电缆卷筒动作应能与主机
行走动作联锁、一致，电缆卷筒卷缆/排缆动作应灵活、可靠； d）试验行走装置，进行前进、后退、制动测试，各测试行走距离不应小于30m，各行走部件应无
干涉、卡阻现象；测试行走速度，全速时的行走速度应符合机器的性能要求。
4 JB/T14327—2021
7检验规则
7.1出厂检验 7.1.1·每台轨道式转载机需经制造厂检验部门检验合格后方可出厂，并附有产品合格证。 7.1.2轨道式转载机的出厂检验项目包括成套性检验和总装试验等。 7.2型式检验 7.2.1有下列情况之一时，应进行型式检验：
a）新产品试制、鉴定或定型及老产品转厂生产； b）产品正常生产后，结构、工艺或材料有较大改变，可能影响产品性能； c）正常生产时，每隔3年进行一次型式检验； d）订货合同有明确规定； e）国家质量监督检验机构提出进行型式检验的要求。
7.2.2型式检验应从出厂检验合格的产品中抽取一台进行。若检验不合格应对所抽取的产品进行整改，若整改后复检仍不合格则判定型式检验不合格。 7.2.3型式检验项目包括本标准的全部技术要求。
8标志、包装、运输和赔存
8.1 轨道式转载机产品标牌的型式和尺寸应符合GB/T13306规定，且其应固定在产品的明显位置上。 标牌上标注的主要内容包括：
a）产品名称和型号； b）产品主要技术参数； c）产品生产编号； d）产品出厂日期； e）制造厂名称和地址： f）产品执行标准编号。
8.2产品的防锈包装应符合GB/T4879一2016中3级包装的规定。 8.3产品的包装应符合GB/T37400.13的规定，并符合水路和陆路运输的要求。 8.4运输和贮存过程中散装件的加工面及装入包装箱的零件应不直接受日晒雨淋，不直接接触酸、碱、 盐等腐蚀性介质，不损坏包装。
