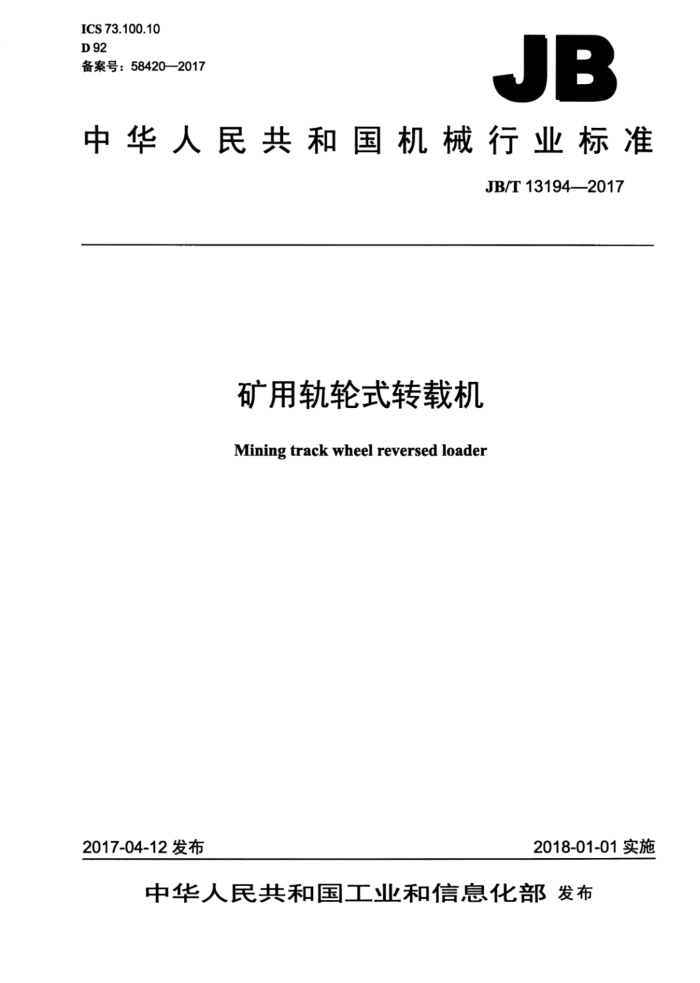

ICS 73.100.10 D 92 备案号：58420—2017
JB
中华人民共和国机械行业标准
JB/T 13194—2017
矿用轨轮式转载机
Mining track wheel reversed loader
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T13194—2017
目 次
前言 1范围 2规范性引用文件， 3型式与基本参数 4技术要求，
4.1基本要求.. 4.2整机性能要求. 4.3 液压系统要求. 4.4安全要求.. 4.5外观质量要求 5试验方法. 5.1 基本参数检验. 5.2 整机性能试验. 5.3 液压系统试验. 5.4 安全要求检验. 5.5 外观质量检验 6检验规则. 6.1 检验分类， 6.2出厂检验 6.3型式检验... 7标志、标签和使用说明书 8包装、运输和贮存... JB/T13194—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：徐州徐工施维英机械有限公司。 本标准主要起草人：刘颜军、王小良、张淑君、陈雪婷、冯敏、祝莉。 本标准为首次发布。
II JB/T13194—2017
矿用轨轮式转载机
1范围
本标准规定了矿用轨轮式转载机的型式、基本参数、技术要求、试验方法、检验规则、标志、标签、 使用说明书、包装、运输和贮存。
本标准适用于防爆与非防爆型矿用轨轮式转载机（以下简称转载机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T1720—1979漆膜附着力测定法 GB/T3766 液压传动系统及其元件的通用规则和安全要求 GB/T 3767 声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB/T 6388 运输包装收发货标志 GB/T 7935 液压元件通用技术条件 GB/T8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T 9969 工业产品使用说明书总则 GB/T 12173 矿用一般型电气设备 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14039 液压传动油液固体颗粒污染等级代号 GB/T17489 液压颗粒污染分析从工作系统管路中提取液样 GB/T25517.1 矿山机械安全标志第1部分：通则 GB/T25706 矿山机械产品型号编制方法 JB/T5497 窄轨矿车试验方法和检验规则 JB/T 6992 矿用窄轨车辆通用技术条件 MT/T98 液压支架用软管及软管总成检验规范 MT 113 煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则 MT 191 煤矿井下用橡胶管安全性能检验规范 MT 244.2 煤矿窄轨车辆连接件连接插销 MT387 煤矿窄轨矿车安全性测定方法和判定规则 MT/T459 煤矿机械用液压元件通用技术条件 MT/T827 煤矿机械液压系统通用技术条件
1 JB/T13194—2017
3型式与基本参数
3.1转载机是由电动机提供运转动力，液压缸控制抓斗开合，液压缸和液压马达控制抓斗的升降与回转，底架支承，轨轮式行走的矿物转载设备。其按适用场所要求分为防爆型和非防爆型两种。 3.2转载机的型号应符合GB/T25706的规定。型号表示方法如下：
U z G (B)
-
抓斗有效容积，单位为升（L) 最大转载量，单位为立方米每小时（m/h）防爆型，非防爆型不标注轨轮式转载机采掘辅助设备
示例1：最大转载量为6m/h、抓斗有效容积为50L的非防爆型矿用轨轮式转载机，标记为：
UZG-0650转载机
示例2：最大转载量为8m/h、抓斗有效容积为70L的防爆型矿用轨轮式转载机，标记为：
UZGB-0870转载机
3.3转载机的基本参数应符合表1的规定。
表1
最大 抓斗有 电动机 上料
最大外形尺寸长度 宽度 高度 mm
整机质量 kg
轨距 轴距 mm mm
型号 转载量 效容积 功率 高度
m/h L kw
mm
mm
mm
UZG-0650 UZGB-0650 UZG-0870
1 200 3 300 900 2 000 1 400
50
5.5
6
600/ 762/ 1300 3 400 1 050 2 000 1 500 900
UZGB-0870 0 70 5.5 300~ UZGB-1090 10
1 500
UZG-1090
1500 3 600 1050 2 200 1 600
90
7.5
注：外形尺寸为运输状态时的尺寸。
4技术要求
4.1基本要求 4.1.1转载机应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造。 4.1.2转载机所有外购件、外协件应有产品质量合格证明文件，并经检验合格后方可使用。 4.1.3各种管路、电缆应布置合理、整齐，无干涉。 4.1.4转载机纵向移动行程不应小于矿车车厢长度，以满足矿车取料需求。 2 JB/T13194—2017
4.2整机性能要求 4.2.1转载机应进行空运转试验，各运动机构动作应准确、灵活，无卡阻现象。 4.2.2转载机应进行负荷运转试验，各运动机构动作应准确、灵活，无卡阻现象；各机构不应变形，焊缝不应出现裂纹，钢丝绳不应磨损断丝。 4.2.3转载机作业时机外辐射噪声值不应大于85dB（A）。 4.2.4抓斗机构应符合以下要求：
一抓斗闭合时，鄂板或抓片的错位差及接触处间隙不应大于2mm，最大间隙处的长度不应大于
100mm; 抓斗张开时，鄂板或抓片下沿应在同一水平面内，且平面度误差不应大于10mm 一抓斗在取料过程中不应漏料。
4.3液压系统要求 4.3.1非防爆型转载机的液压系统应符合GB/T3766的规定，液压元件应符合GB/T7935的规定；防爆型转载机的液压系统应符合MT/T827的规定，液压元件应符合MT/T459的规定。 4.3.2各溢流阀的调定压力不应超过其工作压力的1.2倍。 4.3.3液压元件和管路不应渗漏。 4.3.4液压油箱应配有显示液压油位置和温度的装置。 4.3.5液压油温升不应超过35℃，最高温度不应超过65℃。 4.3.6按GB/T14039的规定分级，液压油清洁度应符合以下要求：
a）产品出厂及抽检时不应超过-/18/15： b）使用过程中不应超过-/19/15。
4.4安全要求 4.4.1通用要求 4.4.1.1电动机与电气控制箱的绝缘电阻不应小于0.5MQ2。 4.4.1.2各传动部件应设置符合GB/T8196的防护装置。在其他可能危及人身安全的危险部位应有醒目的安全警示标志，安全警示标志应符合GB/T25517.1的规定。 4.4.2非防爆型转载机安全要求 4.4.2.1电气设备应符合GB/T12173的规定。 4.4.2.2底盘、连接插销应符合JB/T6992的规定。 4.4.3防爆型转载机安全要求 4.4.3.1电动机应为防爆电动机，并应符合GB3836.1和GB3836.2的规定。 4.4.3.2底盘、连接插销应符合MT244.2和MT387的规定。 4.4.3.3橡胶软管应符合MT191的规定，液压软管总成应符合MT/T98的规定。 4.4.3.4外露壳体采用非金属聚合物材料时，其阻燃抗静电性能应符合MT113的规定。 4.5外观质量要求 4.5.1转载机漆膜厚度不应低于80μm，漆膜附着力不应低于GB/T1720一1979中的2级。 4.5.2涂漆表面应均匀、色泽一致，不应有桔皮、流挂、气泡和漏涂等缺陷。
3 JB/T13194—2017
测温仪测量油箱回油口处液压油的温度，记录油温并计算出温升 5.3.4按GB/T17489的规定对液压油进行取样，用颗粒计数法检验液压油的清洁度。
5.4安全要求检验 5.4.1用绝缘电阻表测量电动机与电气控制箱的绝缘电阻，测量两次，两次测量值均符合要求时结果为合格。 5.4.2目测检验防护装置及安全警示标志。 5.4.3非防爆型转载机底盘、连接插销应按JB/T5497的规定进行检验。 5.5外观质量检验
管路布置与涂漆表面质量采用目测检验。漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720 1979规定的方法检验。
6检验规则
6.1检验分类
转载机的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台转载机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验项目为4.2.1、4.2.4、4.3.24.3.4、4.3.6a）和4.5。 6.3型式检验 6.3.1有下列情况之一时，产品应进行型式检验：
a）新产品试制或老产品转厂生产； b）正式生产的产品，结构、材料或工艺有较大改变，可能影响产品性能； c）正式生产的产品每满五年； d）产品停产两年以上恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督检验机构提出进行型式检验的要求。
6.3.2型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如4.4中有一项不合格，则判定型式检验不合格；其他项目如检验不合格应加倍抽检，若仍不合格，则判定型式检验不合格。
7标志、标签和使用说明书
7.1每台转载机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称及地址； b）产品名称及型号； c）主要技术参数； d）矿用产品安全标志；
5
