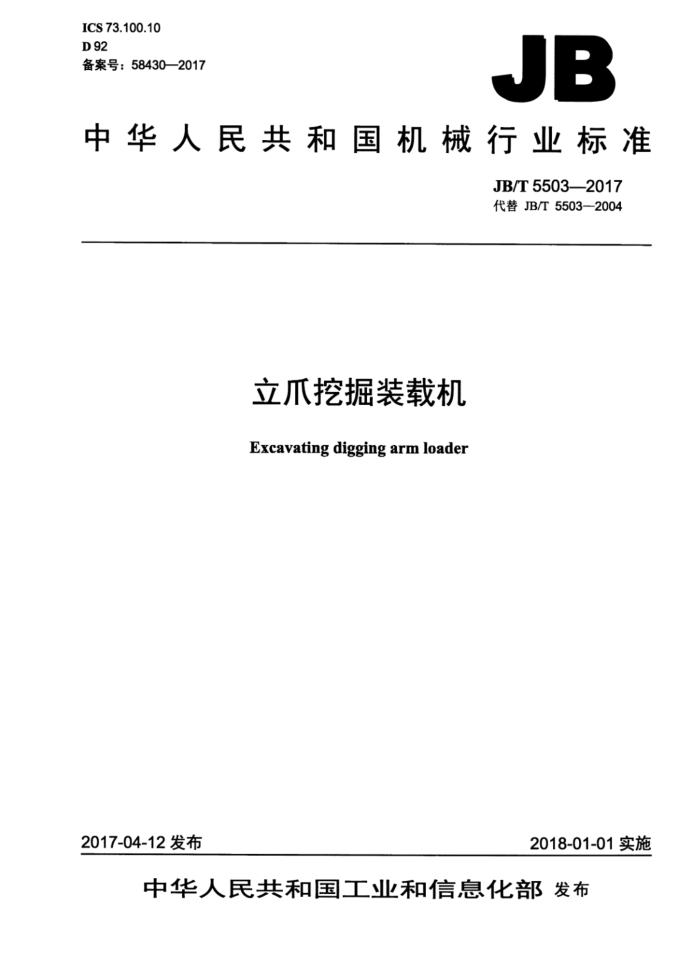

ICS73.100.10 D 92 备案号：58430—2017
JB
中华人民共和国机械行业标准
JB/T5503—2017 代替 JB/T 5503—2004
立爪挖掘装载机 Excavating digging arm loader
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T5503—2017
目 次
前言 1范围， 2规范性引用文件 3型式、型号和主要技术参数.
3.1型式 3.2型号... 3.3主要技术参数 4技术要求... 4.1环境适应性 4.2 基本要求 4.3 安全和卫生要求. 4.4 可靠性与寿命要求 5试验方法. 5.1试验条件， 5.2试验方法， 6检验规则.. 6.1通则.. 6.2出厂检验， 6.3型式检验， 7标志、包装、使用说明书、运输和贮存 7.1标志. 7.2 包装. 7.3 使用说明书 7.4 运输. 7.5 贮存..
10 11 11 I 11 .11
表1 立爪装载机的主要技术参数，表2履带式挖掘装载机的主要技术参数表3轨轮式挖掘装载机的主要技术参数表4轮胎式挖掘装载机的主要技术参数表5第一次大修前的装岩量与运转时间表6立爪装载机的出厂检验项目，表7挖掘装载机的出厂检验项目，
10
- JB/T5503—2017
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T5503—2004《立爪挖掘装载机》，与JB/T5503—2004相比主要技术变化如下：
修改了型式相关规定（见3.1，2004年版的3.1）；修改了产品型号表示方法（见3.2，2004年版的3.2）；修改产品主要技术参数（见3.3，2004年版的3.3）；修改了环境适应性方面的技术要求（见4.1，2004年版的4.1)；增加了隔爆型装载机的相关要求（见4.2.13～4.2.16）；修改了柴油机排气污染物排放限值（见4.3.12，2004年版的4.3.12）；删除了重心坐标的测定方法（见2004年版的5.2.11)； -增加了行走速度的测定方法（见5.2.13)；修改了出厂检验项目和型式检验项目（见6.2.1、6.2.2、6.3.2，2004年版的6.2）； -增加了使用说明书的相关要求（见7.3）。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：南昌凯马有限公司、江西蓝翔重工有限公司、萍乡学院。 本标准主要起草人：雷坚、付宁、何萍、李、王亚东、杨斌、姚奉国。 本标准所代替标准的历次版本发布情况为：
JB/T5503—1991、JB/T5503—2004。
ⅡI JB/T55032017
立爪挖掘装载机
1范围
本标准规定了立爪装载机和挖掘装载机的型式、型号、主要技术参数、技术要求、试验方法、检验规则、标志、包装、使用说明书、运输和贮存。
本标准适用于立爪装载机和挖掘装载机（以下统称装载机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 3766 液压传动系统及其元件的通用规则和安全要求 GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.3 爆炸性环境第3部分：由增安型“e”保护的设备 GB3836.4 爆炸性环境第4部分：由本质安全型“”保护的设备 GB/T7935 5液压元件通用技术条件 GB/T8190.22 往复式内燃机排放测量第2部分：气体和颗粒排放物的现场测量 GB/T8190.4往复式内燃机排放测量第4部分：不同用途发动机的稳态试验循环 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9969 9工业产品使用说明书总则 GB/T12972.1矿用橡套软电缆第1部分：一般规定 GB/T12972.2 矿用橡套软电缆第2部分：额定电压1.9/3.3kV及以下采煤机软电缆 GB/T12972.3 矿用橡套软电缆 第3部分：额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆 GB/T12972.4 矿用橡套软电缆 第4部分：额定电压1.9/3.3kV及以下采煤机金属屏蔽软电缆 GB/T12972.5 矿用橡套软电缆 第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆 GB/T12972.8 矿用橡套软电缆 第8部分：额定电压0.3/0.5kV矿用电钻电缆 GB/T12972.9 矿用橡套软电缆 第9部分：额定电压0.3/0.5kV矿用移动轻型橡套软电缆 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T13813 煤矿用金属材料摩擦火花安全性试验方法和判定规则 GB 16423 金属非金属矿山安全规程 GB 16710 土方机械噪声限值 GB20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T25295 ：电气设备安全设计导则 GB/T25613 ：土方机械司机位置发射声压级的测定 定置试验条件 GB/T25615 土方机械 司机位置发射声压级的测定动态试验条件
1 JB/T5503—2017
GB/T25706矿山机械产品型号编制方法 JB/T5000.3重型机械通用技术条件第3部分：焊接件 JB/T5000.12重型机械通用技术条件第12部分：涂装 MT/T98 液压支架用软管及软管总成检验规范 MT113煤矿井下用聚合物制品阻燃抗静电性通用试验方法和判定规则 MT818.12 煤矿用电缆第1部分：移动类软电缆一般规定 MT818.52 煤矿用电缆第5部分：额定电压0.66/1.14kV及以下移动软电缆 MT818.92 煤矿用电缆第9部分：额定电压0.3/0.5kV煤矿用移动轻型软电缆
3型式、型号和主要技术参数
3.1型式 3.1.1立爪装载机为电动机驱动，液压传动与操纵，轨轮、履带或轮胎行走，立爪扒取矿岩，刮板输送，具有隔爆型或非隔爆型电气设备的正装后卸的连续式装载机械。 3.1.2挖掘装载机为电动机或电动机与柴油机双动力驱动，液压传动与操纵，轨轮、履带或轮胎行走，反铲挖掘矿岩，刮板输送，具有隔爆型或非隔爆型电气设备的正装后卸的连续式装载机械。 3.2型号
产品型号表示方法应符合GB/T25706的规定，并符合下列要求： 100-0000
改进顺序号（A、C、D...）防爆型式（B一一隔爆型，非隔爆型不注）适应坡度型式（X一一斜坡型，非斜坡型不注）装载能力，单位为立方米每小时（m"/h）行走方式（L履带，T轮胎，轨轮不注）装料型式（Z—立爪，W—挖掘）连续式装载机（连）
示例1：装载能力为120m/h，轨轮行走、立爪装料、连续装载、隔爆型立爪装载机，标记为：
LZ-120B立爪装载机
示例2：装载能力为180m/h，履带行走、反向铲斗装料、连续装载型挖掘装载机，标记为：
LWL-180挖掘装载机
示例3：装载能力为80m/h，轮胎行走、反向铲斗装料、连续装载型挖掘装载机，标记为：
LWT-80挖掘装载机
3.3主要技术参数
立爪装载机的主要技术参数应符合表1的规定。履带式挖掘装载机的主要技术参数应符合表2的规定。轨轮式挖掘装载机的主要技术参数应符合表3的规定。轮胎式挖掘装载机的主要技术参数应符合表 4的规定。 2 JB/T5503—2017
表1 立爪装载机的主要技术参数 LZ-80
型号装载能力 m/h 扒取宽度 mm 装载宽度 mm 工作高度 mm 扒取高度 mm 扒取深度 mm 卸载高度 mm 运输槽宽 mm
LZ-100 100
LZ-120
LZL-120
80
120 ≥2.900
≥2 650 ≥3800 (转槽)
≥4000（转槽）
任意 ≤3 200
≤2 300 ≥1300
≤2500
≥1 345
≥200
≥250
≥1 400
500
600
履带平均接地比压 MPa
I
≤0.2 整机≤5900 履带≤1300
最小转弯半径 mm 爬坡能力 % 行走速度 km/h 离地间隙 mm
7 000
9 000
≥21
≥0.9
≥190
轨面上≥25 600、762、900
轨距 mm 功率 kw 机重 t
/
主电动机：37
主电动机：45
≤9.4
≤11.7 7 100 2 100 2.500
≤14.5 9 100 2 400 3 200
运输时最大外形尺寸 mm 注1：工作高度为立爪装载机工作时机器最高点与行走支承面间的距离。 注2：买 表中所列取宽度、 装载宽度、工作高度、扒取高度、扒取深度、 卸载高度、 运输槽宽、机重和运输时最大
长宽高
5 700 1 800 2 100
6 400 1 950 2 300
外形尺寸为基本型参数值。
表2 履带式挖掘装载机的主要技术参数
型号 LWL-60 LWL-80|LWL-100LWL-120LWL-150|LWL-180 LWL-220 LWL-260 LWL-312 LWL-360 装载能力 m/h 60 80 100 120 150 180 220 260 312 360 挖取距离 mm ≥1500 ≥1 700 ≥1 800 ≥2 000 ≥2 100 ≥2 200 ≥2 300 ≥2 800 ≥3 250 ≥3 850 挖掘宽度 mm ≥2 300 ≥3 500 ≥4000 ≥4 800 ≥5 500 ≥6 300 ≥7000 ≥7500 ≥8 500 ≥9 500 挖掘高度 mm ≥2 000 ≥2 300 ≥2 600 ≥3 100 ≥3 500 ≥3 900 ≥5 000 ≥6 000 ≥7 000 ≥7 600 挖掘深度 mm ≥320 ≥360 ≥400 ≥600 ≥700 ≥750 ≥950 ≥1 050 ≥1 150 ≥1280 卸载高度（可调）
1300 1 350 1 400 1 600 1 680 2 250 3 500 4 300 4 500 4 600 1 550 1 600 1 700 2 800 3 000 3 100 4 500 5 000 5 300 6 000
mm
御载距离（可调）
mm 运输槽宽 mm 450 500
600
800
900 ≥320
1 000
700
≥200
离地间隙 mm
≥220
3 JB/T5503—2017
表2 履带式挖掘装载机的主要技术参数（续）
LWL-60|LWL-80|LWL-100 LWL-120|LWL-150|LWL-180 LWL-220 LWL-260 LWL-312LWL-360
型号肥坡 标准型能力刮板链 标准型形式 斜坡型履带平均接
≥21 ≥47
% 斜坡型
单链单驱双链单驱
双链双驱
地比压 MPa 压力 系统 MPa 工作行走速度 km/h 0~1.8 最小转 整机 ≤4000 ≤5000 ≤5500 ≤5 700 ≤5 900 ≤7000 ≤8000 弯半径
≤0.1
≥28 ≥20
0~2.8
0~2.1
≤9 000 ≤3 500
≤10 000 ≤4 000
履带 ≤1200 ≤1300 ≤1400 ≤1500 ≤2 000 ≤2 800 ≤3 200 主电
mm
55 60 选配
75
90
110 132
功率 动机 30 kw 柴油机 30 电缆卷筒机重 t ≤7.2 ≤9.5 ≤11.2 ≤13.5 ≤15.5 ≤21.5 ≤24.2 ≤30 ≤31 ≤35 运输时 长 7 000 8 000 8 500 9 400 9 600 11 000 13 000 13 000 13 270 14 000 最大外
45 60
75
60
112
132
必配
不配
形尺寸 宽 1 660 1860 2 000 2.300 2 400 2 800 3 000 3 200 3 200 3 500 mm 高 1900 2 100 2 450 2 500 2 600 2 800 3 850 4 100 4100 4 250 注： 表中所列挖取距离、 挖掘宽度、 挖掘高度、 挖掘深度、 卸载高度、 卸载距离、 运输槽宽、 离地间隙、 机重和运
输时最大外形尺寸为基本型参数值。
表3 轨轮式挖掘装载机的主要技术参数
LW-180 180 ≥2 380 ≥6300 ≥7500 (转槽)
型号装载能力 mm 挖取距离 mm 挖掘宽度 mm 装载宽度 mm 挖掘高度 mm 挖掘深度 mm 卸载高度 mm
LW-80 80
LW-100 100
LW-120 120 ≥2 000 ≥4 800 ≥6 000
LW-150 150 ≥2 300 ≥5 500 ≥6 900 (转槽）
LW-60 60 ≥1 400 ≥1 600 ≥1 700 ≥2 300 ≥3 500 ≥3 800 ≥3 500 ≥4 500 ≥5 000 （无转槽） （无转槽） （无转槽） (转槽）
≥2 800 ≥3 000 ≥3 500
≥2 100 ≥2 300 ≥260
≥2 500
≥400
≥450
≥380 ≥2 030 1 850 600
≥300
≥2 300
≥1 340 ≥1 760
卸载距离（可调） mm
700
450
500
800
运输槽宽 mm
4 JB/T5503—2017
表3 轨轮式挖掘装载机的主要技术参数（续） LW-60
型号离地间 mm
LW-80
LW-120
LW-100
LW-150
LW-180
轨面上≥25 单链单驱动
链条
双链
刮板机构 结构驱动形式 驱动
双驱动
形式系统工作
≥28 ≥20 ≥0.9 9 000
压力 MPa 行走速度 km/h 最小转弯半径 mm
8 000
10 000
轨距 mm 主电动机功率kw
600、762、900
55 ≤17 9 500 2 200 2 800
30
37 ≤9 6 700 1 650 2 300
45
机重 t 运输时最大 长外形尺寸 宽 1 400 1 650
≤7 6 000
≤7.5 6 800
≤10 8 700 1 800 2 350
≤13.5 9 000 2 100 2 600
mm 注：表中所列挖取距离、 挖掘宽度、 装载宽度、挖掘高度、 挖掘深度、卸载高度、卸载距离、 运输槽宽、离地间隙、
高 1950
2 000
机重和运输时最大外形尺寸为基本型参数值。
表4 轮胎式挖掘装载机的主要技术参数
型号装载能力 m/h 挖取距离 mm 挖掘宽度 mm 挖掘高度 mm 挖掘深度 mm 卸载高度 mm 离地间隙 mm 爬坡能力 % 行走速度 km/h 最小转弯半径 mm
LWT-150 150 ≥2 550 ≥6 000 ≥3 500 ≥650 ≥1 880 ≥260
LWT-80 80 ≥1 400 ≥3 200 ≥2 200 ≥300 ≥1250 ≥180
LWT-120 120 ≥2 200 ≥4 500 ≥2.900 ≥380 ≥1 700 ≥200 ≥14
0~2.5 ≤5000 18 - ≤4 6 500 1 750 1 800
0~6.5 45 30
≤6 300
≤5 600
主电动机柴油机
功率 kw
机重 t
≤12 9 150 1 900 2 200
≤14 9 450 2 150 2 350
长宽高
运输时最大外形尺寸
mm 注：表中所列挖取距离、挖掘宽度、 挖掘高度、 挖掘深度、 卸载高度、 离地间隙、机重和运输时最大外形尺寸为基
本型参数值。
5
