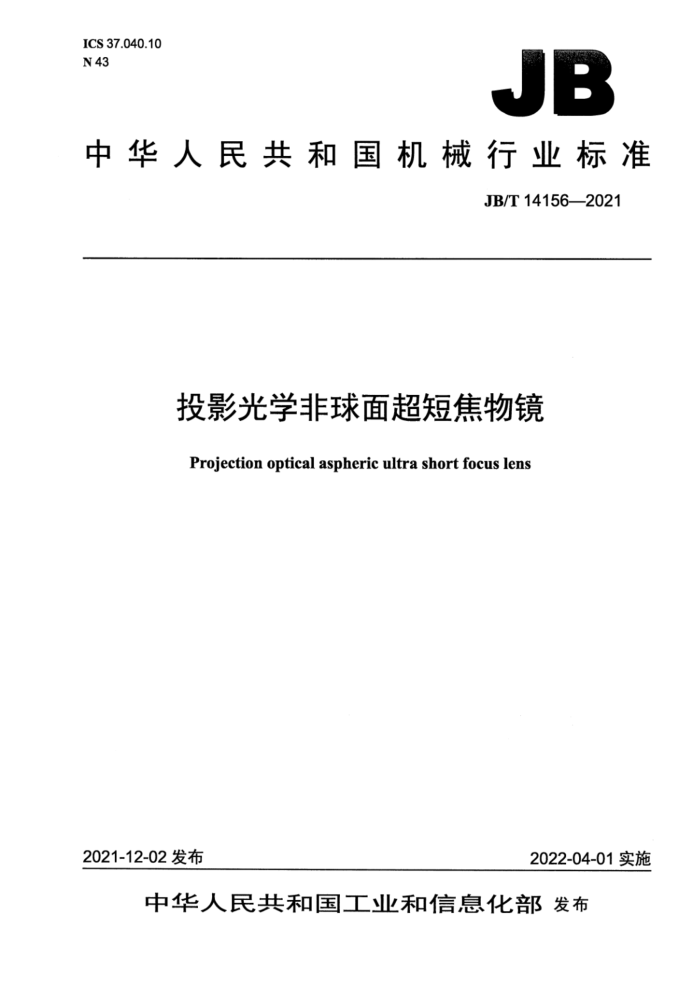

JB/T 14156-2021 投影光学非球面超短焦物镜 JB
中华人民共和国机械行业标准
JB/T14156—2021
投影光学非球面超短焦物镜
Projection optical aspheric ultra short focus lens
2022-04-01实施
2021-12-02发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类 5基本参数和尺寸 6技术要求.
II
6.1 焦距误差 6.2 相对孔径及相对孔径误差... 6.3 投射比 6.4 鉴别率... 6.5 透过率.. 6.6 TV畸变. 6.7 倍率色差.. 6.8 像面照度均匀度 6.9 杂光系数. 6.10 彩色还原性能 6.11 使用环境温度范围 6.12外观.. 7试验方法, 7.1 基本参数和尺寸
7.2 焦距误差 7.3 相对孔径及相对孔径误差.. 7.4 投射比. 7.5 鉴别率 7.6 透过率.. 7.7 TV畸变 7.8 倍率色差.. 7.9 像面照度均匀度 7.10 杂光系数. 7.11 彩色还原性能, 7.12 使用环境温度范围。 7.13 外观. 8检验规则 8.1出厂检验.. 8.2型式检验
D 9.2 包装. 9.3 运输和贮存
8
1000000000000050008888
.9 前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会(CMIF/TC4)归口。 本标准起草单位:秦皇岛视听机械研究所有限公司、福建省锐驰智能技术研究院有限责任公司、安
徽影星银幕有限责任公司、中国华录集团有限公司、江西福佑铭科技有限公司、深圳幕思宇显示科技有限公司、深圳职业技术学院。
本标准主要起草人:邓荣武、苏文露、高松柏、李维善、孔建平、陈易、李增荣、陈琛、修晓伟、 王虹达、王宏伟、孙井顺、刘宵婵、张禹、赵宁。
本标准为首次发布。 投影光学非球面超短焦物镜
1范围
本标准规定了投影用光学非球面超短焦物镜的术语和定义、分类、基本参数、尺寸、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于折反射非球面式超短焦投影物镜(以下简称物镜)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T13384机电产品包装通用技术条件 GB/T25480 仪器仪表运输、贮存基本环境条件及试验方法 GB/T29297 数字投影机球幕投影鱼眼镜头技术条件 JB/T9409 电影放映物镜性能测定方法 SJ/T11346 电子投影机测量方法
3术语和定义
下列术语和定义适用于本文件。
3.1
TV畸变 ETV distortion 实际图像整体的变形差异或变形程度。
4分类
按照投影机的固有分辨率,适用于投影机的物镜可分为三类,见表1。
表1
类别 1 2 3
图像分辨率
4K分辨率(3840×2160) 2K分辨率(1920X1080) 1.3K分辨率(1024×768)
5基本参数和尺寸
5.1物镜筒尺寸A以及P是重要参数,应根据其配用的投影机的具体参数确定,如图1所示。 靶面
图1
5.2物镜的机械后工作距离L应根据所配用投影机的具体参数确定。
6技术要求
6.1焦距误差
物镜焦距的实测值f与标称值f之差的绝对值应不大于标称值的5%。 6.2相对孔径及相对孔径误差 6.2.1 物镜的相对孔径应不小于1:3.0。 6.2.2 物镜的相对孔径误差用相应的F数误差表示。 6.2.3 物镜的实测F数与标称F数之差的绝对值应不大于标称F数的5%。 6.3投射比
物镜投射比应不大于0.3:1。 6.4鉴别率
物镜的鉴别率应符合表2的规定。
表2
鉴别率
类别 4K 2 K 1.3 K
四角
中心
不低于1920像素/W 不低于960像素/W 不低于512像素/W
不低于3840像素/W 不低于1920像素/W 不低于1024像素/W
注:W为芯片的长边尺寸,单位为毫米(mm) 6.5透过率
物镜的透过率应符合表3的规定。
表3
透过率%
镜面数量面 表3(续)
透过率% ≥75 ≥70
镜面数量面 16~25 26~30

6.6TV畸变
物镜TV畸变的绝对值应不大于1.0%。 6.7 倍率色差
物镜倍率色差应符合表4的规定。
表4 倍率色差 B-G ≤0.5像素
R-G ≤0.5像素
R-B ≤0.5像素
注:R-G为红色与绿色像素点之间距,B-G为蓝色与绿色像素点之间距,R-B为红色与蓝色像素点之间距。 6.8 像面照度均匀度
像面照度均匀度应不低于70%。 6.9杂光系数
物镜杂光系数应不大于3%。 6.10 彩色还原性能
物镜应具有良好的彩色还原性能,其色度误差应在表5规定的范围内。
表5 红 ±0.015 ±0.015
项目 Au" Av"
白 ±0.015 ±0.015
绿 ±0.015 ±0.015
蓝 ±0.015 ±0.015
6.11使用环境温度范围
安装有物镜的投影机在-10℃~60℃温度范围内应能正常工作。 6.12外观 6.12.1物镜光学零件表面不允许有纤维、水迹、油斑、霉点、灰尘及明显的划痕;膜层应均匀、不脱落,允许用蘸有不损伤膜层的酒精、乙醚等有机溶剂的脱脂棉或洁净软布清洁表面。 6.12.2物镜筒涂饰及镀层应均匀、不褪色,不应有脱皮、锈蚀及划伤;反射镜表面、镜筒内壁及内部零件不应有灰尘、纤维等脏物,应不产生对镜头成像有害的光反射。 6.12.3易生锈和易腐蚀部位均应进行防锈、防腐处理。 7试验方法
7.1 基本参数和尺寸
用分度值为0.02mm的量具测量。 7.2焦距误差 7.2.1 测量时应采用绿光(峰值波长为546nm):物镜成像法的测试装置如图2所示。
3
4
说明: 1-光源;一检测板;
2- 3-
一被测物镜;一读数显微镜。
图2
7.2.2可采用下述两种方法中的任何一种方法进行测量,推荐采用物镜成像法。
a)物镜成像法的试验步骤如下: 1)将被测物镜折射系统的光轴调节至与读数显微镜系统物镜的光轴同轴。 2)将已知物高为且垂直于被测物镜折射系统光轴面的检测板置于被测物镜反射系统的中心光
轴上,并使物体成像在被测物镜的像面上,测出检测板的像高以及物距1。 3)被测物镜的焦距f按公式(1)计算。
Y
N
(1)
y J
式中: f 一物镜的焦距,单位为毫米(mm): J一检测板经物镜后的像高,单位为毫米(mm); J——检测板的物高,单位为毫米(mm);
一检测板到物镜反射系统中心的距离,单位为毫米(mm)。 4)按公式(2)计算焦距误差。
I-
f"-fo
