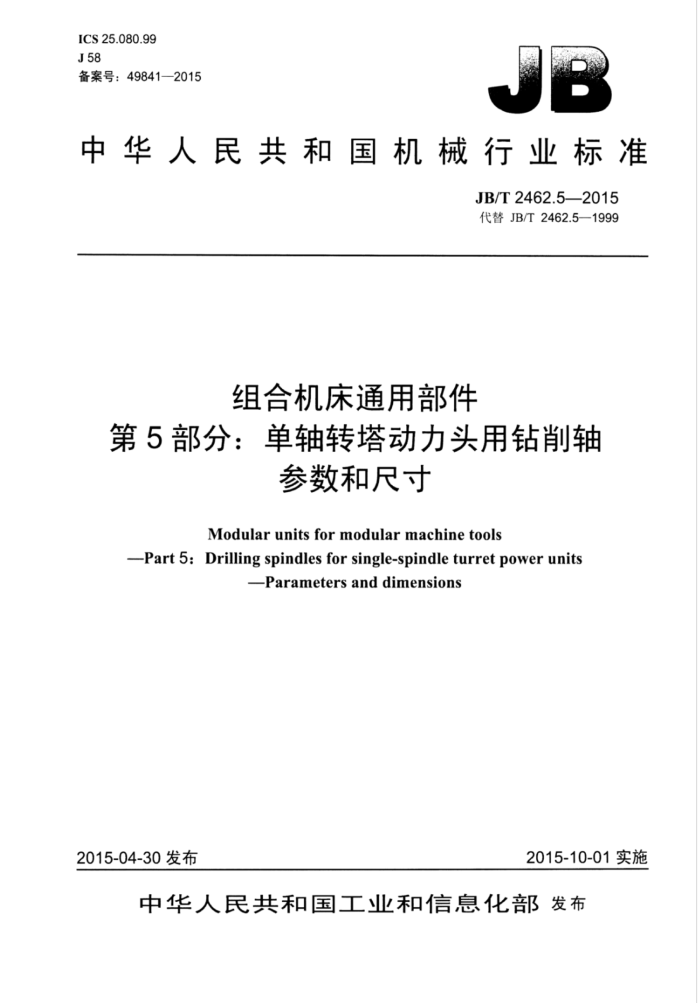

ICS25.080.99 J58 备案号：49841—2015
中华人民共和国机械行业标准
JB/T2462.52015 代替JB/T2462.5—1999
组合机床通用部件
第5部分：单轴转塔动力头用钻削轴
参数和尺寸
Modular units for modular machine tools
-Part 5: Drilling spindles for single-spindle turret power units
-Parameters and dimensions
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准组合机床通用部件
第5部分：单轴转塔动力头用钻削轴
参数和尺寸 JB/T2462.52015
*
机械T业出版让出版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm0.5印张·11F 2015年11月第1版第1次印刷
定价：12.00元
+
书号：15111·12720 网址：http：/www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2462.52015
目 次
前言.
..I
范用规范性引用文件
1 2 3 名义尺丁
参数和互换尺寸
4.
图1 单轴转塔动力头用钻削轴型式
表1单轴转塔动力头用钻削轴 参数和尺
一 JB/T2462.5—2015
前言
JB/T2462《组合机床通用部件》分为28个部分：
第1部分：多轴转塔动力头参数和尺寸：第2部分：多轴转塔动力箱参数和尺寸：第3部分：单轴转塔动力头参数和尺寸：第4部分：单轴转塔动力头用传动轴 参数和尺：第5部分：单轴转塔动力头用钻削轴 参数和尺第6部分：单轴转塔动力头用削轴 参数和尺寸：第7部分：单轴转塔动力头用铣削轴参数和尺小：第8部分：滑台（长台面型） 参数和尺丁：第9部分：十字滑台参数和尺寸：第10部分：单轴攻丝动力头参数和尺J：第11部分：多轴钻削头参数和尺寸：第12部分：多轴攻丝动力头参数和尺寸：第13部分：圆盘底座尺；第14部分：落地式中问底座 尺小：第15部分：侧支架（辐射型） 尺寸；第16部分：多边形中问底座 参数和尺：第17部分：底座尺寸：第18部分：可调支架尺寸；第19部分：固定支架尺J；第20部分：立柱（长台面滑台用） 尺：第21部分：复合立柱尺；第22部分：风动动力头参数和尺小：第23部分：风动动力头用可调圆柱支架 参数和尺寸：第24部分：单轴钻削头尺小；第25部分：单轴铣削头尺寸；第26部分：单轴镗削与车端面头尺：第27部分：车端面刀盘尺；第28部分：多工位移动工作台尺寸。
本部分为JB/T2462的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T2462.5一1999《组合机床通用部件单轴转塔动力头用钻削轴参数和尺寸》，与
JB/T2462.5一1999相比主要技术变化如下：
按照GB/T1.1的规定，增加了“前言”，内容和图表的格式按编写规则进行了修改；规范了训量单位。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连机床集团有限责任公司、大连市标准化信息中心、江苏恒力组合机床有限公
IⅡI JB/T2462.52015
司、保定标正机床有限公司。
本部分主要起草人：刘莲花、王亚斌、蔡国保、陈庆雪。 本部分所代替标准的历次版本发布情况为：
JB/T2466—1978; JB/T2462.5—1999。
III JB/T2462.5—2015
组合机床通用部件
第5部分：单轴转塔动力头用钻削轴
参数和尺寸
1范围
本部分规定了组合机床单轴转塔动力头用钻削轴参数和尺寸。 本部分适用丁单轴转塔动力头用钻削轴。
2规范性引用文件
下列文件对丁本文件的应用是必不可少的。凡是注日期的用文件，仅注日期的版本适用本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
JB/T2462.4一2015组合机床通用部件第4部分：单轴转塔动力头用传动轴 参数和尺小
3名义尺寸
单轴转塔动力头用钻削轴以相以滑台的台面宽度B为名义尺寸，规定为250mm、320mm、400mm 500mm、630mm五种规格。
4参数和互换尺寸
单轴转塔动力头用钻削轴的参数和互换尺寸符合图1、表1的规定。
表1单轴转塔动力头用钻削轴参数和尺寸
名义尺寸 王轴孔径 定心直径 D2
L2 安装面高度
紧固 d 螺钉 mm
D±0.2 mm
Li
D (H7) D (js5) (max) mm
Ho mm
B mm
(max) mm
mm mm
mm
mm
125 30° 160 30° 200 50° 15° M10 12 250 50° 15° M12 14 320 50° 15° M12 14
250
100
85 200 105 45 95 200 130 70 110 200 170 95 130 250 225 140 140 250 310 190
160
M10 12
36
320
36 48 48 48
200
M10 12
120 140
400
220
500 630
250
160
320
180 JB/T2462.5—2015
B=250,320
B=400.500.630
T
自定
一
I放大
注：镗削轴结合子的丘换尺寸按JB/T2462.4一2015中结合了的丘换尺寸。
图1 单轴转塔动力头用钻削轴型式
