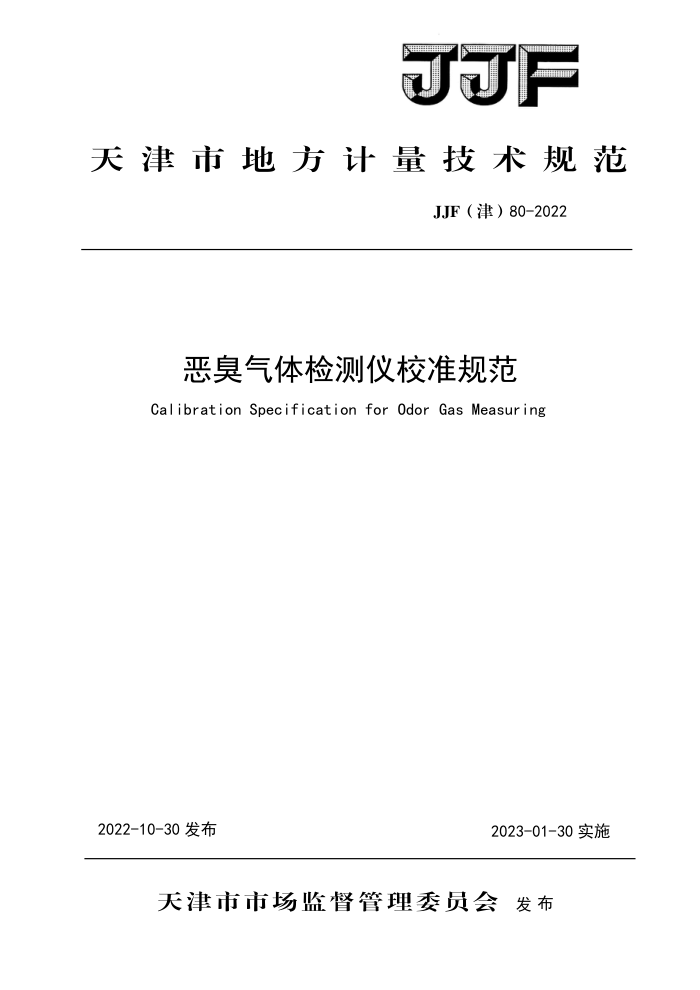

JF
天津市地方计量技术规范
JJF（津）80-2022
恶臭气体检测仪校准规范 Calibration Specification for Odor Gas Measuring
2022-10-30 发布
2023-01-30实施
天津市市场监督管理委员会发布 JJF(津)80-2022
恶臭气体检测仪校准规范
JJF(津)80-2022
CalibrationSpecificationfor
Odor Gas Measuring
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 天津市教育科学研究院教育技术与信息化研究中心
天津市生态环境科学研究院
天津同阳科技发展有限公司
农业农村部环境保护科研监测所
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)80-2022
本规程主要起草人：
王晓明（天津市计量监督检测科学研究院）
王振国（天津市计量监督检测科学研究院）
刘基兴（天津市教育科学研究院教育技术与信息化研究中心）
韩萌（天津市生态环境科学研究院）
参加起草人：
江宁川（天津市计量监督检测科学研究院
常颖(天津市计量监督检测科学研究院）张笑平（天津市计量监督检测科学研究院）刘金星（天津同阳科技发展有限公司）
沈桐（天津同阳科技发展有限公司）
王铁铮（天津市生态环境科学研究院
赵润（农业农村部环境保护科研监测所） JJF(津）80-2022
目 录
引言
(II) . (1) :(1) (1) ..(1) :(1) (1) ... (2) ...(2) (2) **.. (2) .(2) (2) ... (2) .(3) · (3) .(3) .(3) · (4) ... (5) . (5) : (6) *. (7) ...(8) (11) (12)
范围· 引用文件
1
2
3 术语和计量单位 3. 1 恶臭污染物 3. 2 臭气浓度 4 概述 5 计量特性· 5. 1 示值误差 5. 2 重复性 5. 3 响应时间· 5. 4 稳定性 6 校准条件 6. 1 环境条件· 6.2 测量标准及其他设备 7 校准项目和校准方法 7. 1 外观检查 7. 2 示值误差： 7. 3 重复性 7. 4 响应时间· 7. 5 稳定性 8 校准结果表达 9 复校时间间隔附录A 示值误差不确定度评定示例· 附录B校准原始记录格式· 附录C校准证书内页格式
电
+*.
/ JJF(津)80-2022
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1 《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范。本规范的校准项目和校准方法主要参照GB14554《恶臭污染物排放标准》、GB/T14675 《空气质量恶臭的测定三点比较式臭袋法》的相关内容。
本规范为首次发布。
1 JJF(津)80-2022
恶臭气体检测仪校准规范
1范围
本规范适用于量程不大于100μmol/mol的恶臭气体检测仪（以下简称检测仪）的校准，恶臭气体在线监测系统可参照执行。
2 引用文件
本规范引用了下列文件： GB14554《恶臭污染物排放标准》 GB/T14675《空气质量恶臭的测定三点比较式臭袋法》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本(包括所有的修改单)适用于本规范。
3术语
3.1恶臭污染物odorpollutants
指一切刺激膜觉器官引起人们不愉快及损害生活环境的气体物质。 [GB14554名词术语3.1]
3.2臭气浓度odorconcentration
臭气浓度是根据喉觉器官试验法对臭气气味的大小予以数量化表示的指标，用无臭的
清洁空气对臭气样品连续稀释至嗅辨员阈值时的稀释倍数叫作臭气浓度
[GB/T14675术语2.1]
4概述
恶臭气体检测仪是检测恶臭气体污染物的仪器，其采用电化学、光度计、光电等多种传感原理，结合生物智能电子鼻技术测量各类场合恶臭臭气浓度值，分别显示各种恶臭成分指标，采样方式有扩散式和泵吸式两种，使用方式分为便携式和固定式。仪器一般由采样元件、传感器气室、电子电路、显示器等组成，如图1所示。
1 JJF(津)80-2022
采样元件
传感器室
显示器
电子电路
图1结构示意图
5计量特性 5.1示值误差
不超过士10%FS。
5.2重复性
不大于5%。 5.3响应时间
对吸入式采样方式的仪器响应时间不大于120s；对扩散式采样方式的仪器响应时间不大于180s。
5.4稳定性 5.4.1 零点漂移
不超过士1%FS。 5.4.2量程漂移
不超过土5%FS。 注：以上技术指标不用于合格性判别，仅供参考。
校准条件
6
6.1环境条件 6.1.1 温度：(5～40）℃。 6.1.2 相对湿度：15%～85%。
2 JJF(津）80-2022
6.1.3环境气压：（87～105）kPa。 6.1.4供电电压：AC（220±22）V，（50±1）Hz。 6.1.5校准环境应无影响仪器正常工作的电磁场和干扰气体，校准现场应保持通风并采取安全措施。 6.2测量标准及其他设备 6.2.1气体标准物质
一般采用空气中的氨、三甲胺、硫化氢、甲硫醇、甲硫醚、 、甲二硫醚、二硫化碳、
苯乙烯等气体标准物质（以下简称标气）进行检测仪校准工作，相对扩展不确定度不大于 3.0%（k=2).
当采用气体稀释装置时，稀释后的标准气体的相对扩展不确定度应满足上述要求。
6.2.2气体流量计：测量范围（0～2000）mL/min，准确度等级不低于4.0级 6.2.3 秒表： 分度值不低于0. 日差不超过±0.5s。
零级空气（零气）：采用纯度为99.999%的氮气或合成空 （由纯度为99.999%的
6.2.4 氮气和99.999%的氧气配制）。
6.2.5 空盒气压表：（87 105）kPa，最大允许误差为士250Pa。 7 校准项目和校准方法 7.1外观检查
仪器的显示应清晰完整，各调节器部件应能正常工作，各紧固件应无松动。仪器不应有影响其正常工作的外观损伤，产品铭牌需清晰、完整、牢固，正确标示产品型号、出厂编号、生产厂家等。 7.2示值误差
按照仪器使用说明书的要求对仪器进行预热，预热稳定后，按图2所示连接标气、流量控制器和被校仪器。校准泵吸式仪器时，必须保证流量控制器中的旁通流量计有气体放出。校准扩散式仪器时，应按照仪器说明书的要求调节流量。若仪器说明书没有明确要求，则流量一般控制在（200土50）mL/min。若仪器说明书中有明确要求，则按说明书的要求调整仪器的零点。若仪器说明书中没有明确要求，则先用零气调整仪器的零点，然后进行校准工作。每次校准前，都需先用零气对仪器进行清洗、调零。
3
