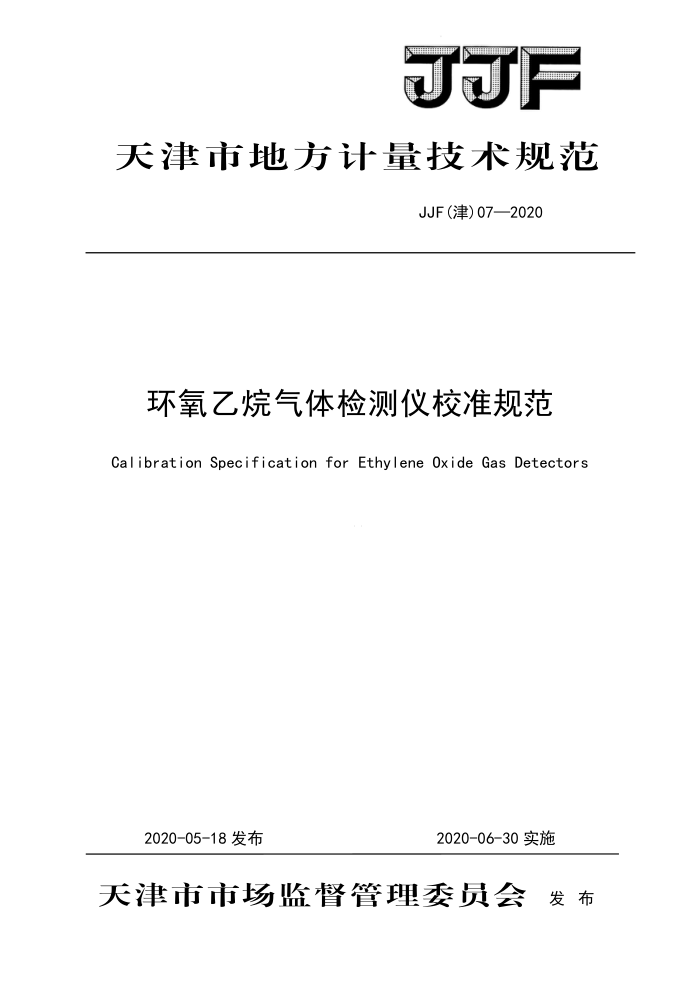

JJF
天津市地方计量技术规范
JJF（津）07—2020
环氧乙烷气体检测仪校准规范
Calibration Specification for Ethylene Oxide Gas Detectors
2020-05-18发布
2020-06-30实施
天津市市场蓝督管理委员会 发布 JJF(津)07—2020
环氧乙烷气体校准规范
JJF (津)07-2020
Calibration Specification for Ethylene
Oxide Gas Detectors
归口单位：天津市计量监督检测科学研究院
主要起草单位：天津市计量监督检测科学研究院
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)07—2020
本规范主要起草人：
李时鑫郭知明王志鹏
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
参加起草人：
田郁郁杨佳 （天津市计量监督检测科学研究院）刘冬梅
（天津市计量监督检测科学研究院）
（天津市计量监督检测科学研究院）
程鹏 （天津市计量监督检测科学研究院） JJF（津）07-2020
目 录
引言· 1 范围· 2 概述· 3 计量特性· 4校准条件 4. 1 环境条件 4.2 校准用标准物质及配套设备· 5校准项目和校准方法： 5. 1 示值误差 5. 2 重复性 5. 3 响应时间 5. 4 报警功能 5. 5 漂移 6 校准结果表达 7 复校时间间隔附录A 环氧乙烷气体检测仪校准记录（推荐）附录B校准证书内页格式（推荐）附录C示值误差的测量不确定度评定·
(I) (1) (1) (1) (1) (1) (2) (2)
(2) (3) (3) (3) (3) (4) (4) (5) (7) (8)
1 JJF（津）07-2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编写。 本规范计量特性的制定参考了GB12358-2006《作业场所环境气体检测报警仪通用技术要求》、GB50493-2009《石油化工可燃气体和有毒气体检测报警器设计规范》等技术标准。
本规范为首次发布。
I JJF（津）07-2020
环氧乙烷气体检测仪校准规范
1范围
本规范适用于测量上限不超过100umol/mol环氧乙烷气体检测仪的校准。
2 概述
环氧乙烷气体检测仪（以下简称仪器）主要用于作业场所等环境中环氧乙烷气体的检测。仪器主要由检测元件、放大电路、报警系统、显示器等组成。仪器类型按使用方式分为固定式和便携式，按采样方式分为扩散式和泵吸式。 3 计量特性
仪器的计量特性技术指标见表1。
仪器的计量特性技术指标
表1
序号
项目
测量范围≤10umol/mol 时 ±1umol/mol 测量范围>10umol/mol ± 10%
示值误差
1
时，
重复性
2
不大于2%
扩散式仪器不人于60s 泵吸式仪器不大于30s
响应时间
3
报警功能
4
具有报警功能的仪器，报警功能正常。
零点漂移量程漂移
5
±3%FS ±5%FS
6 注：以上指标不用于合格性判别，仅做参考。
4 校准条件 4. 1 环境条件 4. 1.1 环境温度： (0~40)℃. 1 JJF（津）07-2020
4.1.2相对湿度：≤85%。 4.1.3 无影响仪器正常工作的电磁场及干扰气体，校准现场应保持通风并采取安全措施。 4.2校准用标准物质及配套设备 4.2.1气体标准物质：环氧乙烷气体标准物质，相对扩展不确定度不大于3%（k=2）。 当采用气体稀释装置时，稀释后气体标准物质浓度的相对扩展不确定度应满足上述要求。 4.2.2零点气体：洁净空气或高纯氮气（99.999%）。 4.2.3天 秒表：分度值不大于0.1s。 4.2.4 流量控制器：流量范围（0～1500）mL/min或按照仪器说明书要求，准确度等级不低于4级。如图1所示。
流量计入口
-
流量计
被校仪器
气体标准物质
旁通流量计
放空
?
1
图1流量控制器示意图
4.2.5减压阀及气体管路：应使用不与环氧乙烷气体发生反应或吸附的材质。
5校准项目和校准方法
5.1示值误差
仪器按使用说明书的要求通电预热，通电预热稳定后，先通入零点气体校准仪器的零点，再通入浓度约满量程80%的气体标准物质校准仪器的示值。然后分别通入浓度约为满量程20%、50%、80%的气体标准物质，待示值稳定后记录示值，每种浓度重复测量3次，取算术平均值作为仪器示值。按式（1）计算测量范围≤10umol/mol时的示值误差；按式（2）计算测量范围>10umol/mol时的示值误差。
Ac=c-C
(1)
c-Csx100%
(2)
Ac, =
Cs
式中：△c一一仪器示值绝对误差，umol/mol
Ac 仪器示值相对误差，%；
2 JJF（津）07-2020
c—3次测量结果的算术平均值，umol/mol; C 一气体标准物质浓度值，umol/mol。
5.2重复性
通入零点气体使仪器示值回零，通入浓度约为满量程50%的气体标准物质，重复测量6次，重复性以单次测量的相对标准偏差表示，按式（3）计算仪器的重复性
N
E(c, -c)2
(3)
×100%
S. :
-1
C
式中：s.——测量重复性，%;
c——测量结果的算术平均值，umol/mol; C; 一第i次测量值，μmol/mol;
则量次数
2
5.3响应时间
通入零点气体使仪器示值回零 通入浓度约为满量程50%的气体标准物质， 待示值稳定后读取仪器示值。 撤去气体标准物质， 仪器示值回零后，再通入上述浓度的气体标准物质， 同时启动秒表， 待仪器示值达到稳定示值的90%时停止计时， 记录秒表读数，重复测量3次， 取3次秒表读数的算术平均值作为仪器的响应时间 5.4报警功能
对于有报警功能的仪器，通入浓度约为报警设定值1.5倍的气体标准物质，使仪器出现报警动作， 观察仪器的声光报警是否正常，并记录仪器显示的报警浓度值，重复测量3次，取3次测量结果的算术平均值作为仪器的报警动作值。 5.5漂移
仪器的漂移包括零点漂移和量程漂移通入零点气体使仪器示值回零，读取稳定示值C.。，再通入浓度约为满量程80%的
气体标准物质，读取稳定示值C.。。对于便携式仪器，连续运行1h，每间隔15min通零
点气体读取稳定示值C-，再通入浓度约为满量程80%的气体标准物质，读取稳定示值C；对于固定式仪器，连续运行4h，每间隔1h重复上述步骤1次。按式（4）计算零点漂移，取绝对值最大的△Z.作为仪器的零点漂移；按式（5）计算量程漂移，取绝
3
