JJF
北京市地方计量技术规范
JJF（京）115-2023

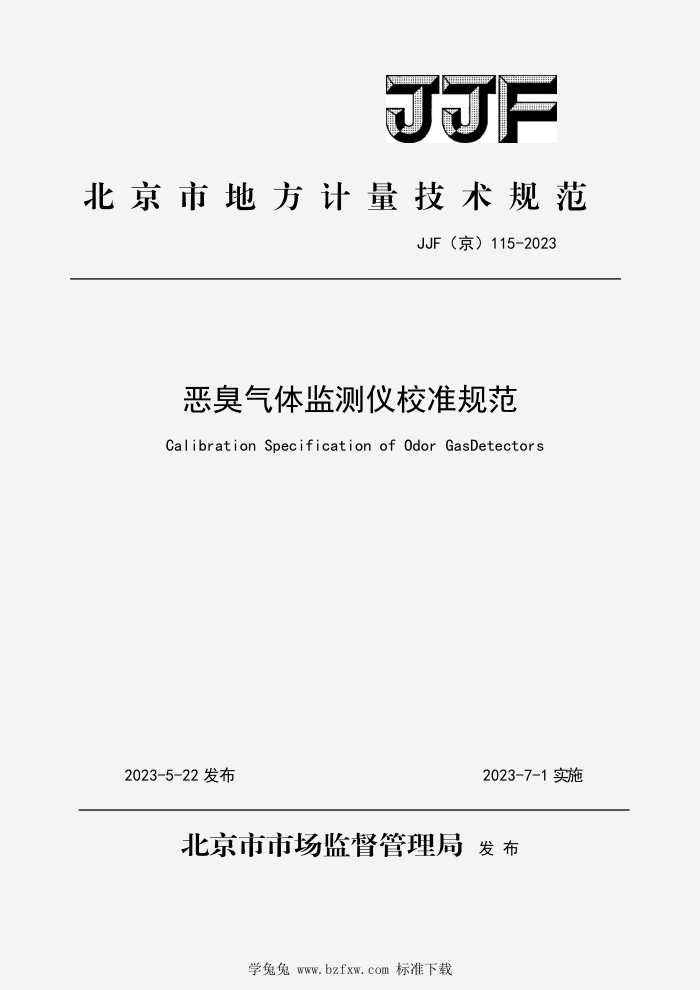

恶臭气体监测仪校准规范 Calibration Specification of Odor GasDetectors
2023-7-1实施
2023-5-22发布
北京市市场监督管理局发 布
学兔兔www.bzfxw.com标准下载 JJF（京）115-2023
恶臭气体监测仪校准规范 Calibration Specification of Odor Gas
JJF（京)115-2023
Detectors
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院
参加起草单位：北京清环宜境技术有限公司
华电智控（北京）技术有限公司
青岛和诚环保科技有限公司
本规范委托北京市计量检测科学研究院负责解释
学兔兔www.bzfxw.com标准下载 JJF（京）115-2023
本规范主要起草人：
潘一廷（北京市计量检测科学研究院）张国城（北京市计量检测科学研究院）
杨振琪（北京市计量检测科学研究院）
潘素素（北京市计量检测科学研究院）
参加起草人：
王珍华（北京清环宜境技术有限公司）姬红波（华电智控（北京）技术有限公司）赵斌（青岛和诚环保科技有限公司）
学兔兔www.bzfxw.com标准下载 JJF（京）115-2023
目录
引言 1. 范围 2. 概述 3. 计量特性 4. 校准条件 5. 校准项目和校准方法 6. 校准结果表达 7. 复校时间间隔附录A，附录B
(II) (1) (1) (1) (2) (3) (5) (6) (7) (9)
学兔兔www.bzfxw.com标准下载 JJF（京）115-2023
引言
本规范依据JJF1001-2011《通用计量术语及定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》的规定而制定。本规范的校准项目和校准方法主要参考了GB14554-1993《恶臭污染物排放标准》、HJ905-2017《恶臭污染环境监测技术规范》、HJ1262-2022《环境空气和废气臭气的测定三点比较式臭袋法》的相关内容。
本规范为首次制定。
I
学兔兔www.bzfxw.com标准下载 JJF（京）115-2023
恶臭气体监测仪
1.．范围
本规范适用于010umol/mol恶臭气体监测仪的校准。
2．概述
恶臭是指刺激嗅觉器官引起人们不愉快感觉及损害生活环境的异味气体，本规范主要指环境领域关注的8种恶臭污染物：氨气、硫化氢、二硫化碳、苯乙烯、甲硫醇、甲硫醚、三甲胺、二甲基二硫醚。恶臭监测仪（下面简称“仪器”）原理一般有电化学法、金属氧化物（电子鼻）、紫外差分光谱法（DOAS）、傅立叶变换红外吸收光谱法（FTIR）等技术。仪器一般由采样元件、传感器、处理单元和显示单元等部分组成， 3.计量特性
3.1示值误差
不超过±5%FS。
3.2重复性
不大于3%。
3.3响应时间
不大于180s。
3.4稳定性
4小时内示值变化不大于5%
注：以上指标不适用于合格性判定，仅供参考。 4．校准条件
4.1环境条件
4.1.1环境温度：（15～35）℃。 4.1.2相对湿度：≤85%。 4.1.3大气压力： （86～106)kPa. 4.1.4供电电源： （220±22）V，（50±0.5）Hz。
学兔兔www.bzfxw.com标准下载 JJF（京）115-2023
4.1.5其它：周围无明显影响校准系统正常工作的机械振动、电磁干扰和干扰气体。
4.2测量标准及其他设备
4.2.1标准物质
般采用空气或氮中的氨、三甲胺、硫化氢、甲硫醇、甲硫醚、二甲二硫醚、二硫化碳、
苯乙烯等气体标准物质（以下简称标气）进行检测仪校准工作，相对扩展不确定度不大于3.0% （k=2）。 4.2.2零点气体
采用纯度不小于99.999%的氮气或合成空气（其中组成合成空气的氮气与氧气纯度均应不小于99.999%）。 4.2.3流量计
准确度级别不低于4.0级。
4.2.4电子秒表
分辨力0.01s。
4.2.5减压阀和气体管路
应使用不与标准气体反应且不易吸附的材质，如不锈钢阀和聚四氟乙烯管路。
5.校准项目和校准方法
5.1仪器的调整
按照仪器说明书要求对仪器进行预热，仪器运行稳定后，按图1所示连接标气、流量控制器和被校仪器，通入零点气体，待读数稳定后，调整仪器的零点：再按照相同条件通入浓度约为满量程80%的气体标准物质，待读数稳定后，调整仪器的示值与气体标准物质浓度值一致。
监测仪
流量计
标气
旁通流量计
、放空
图1监测仪校准示意图
A
