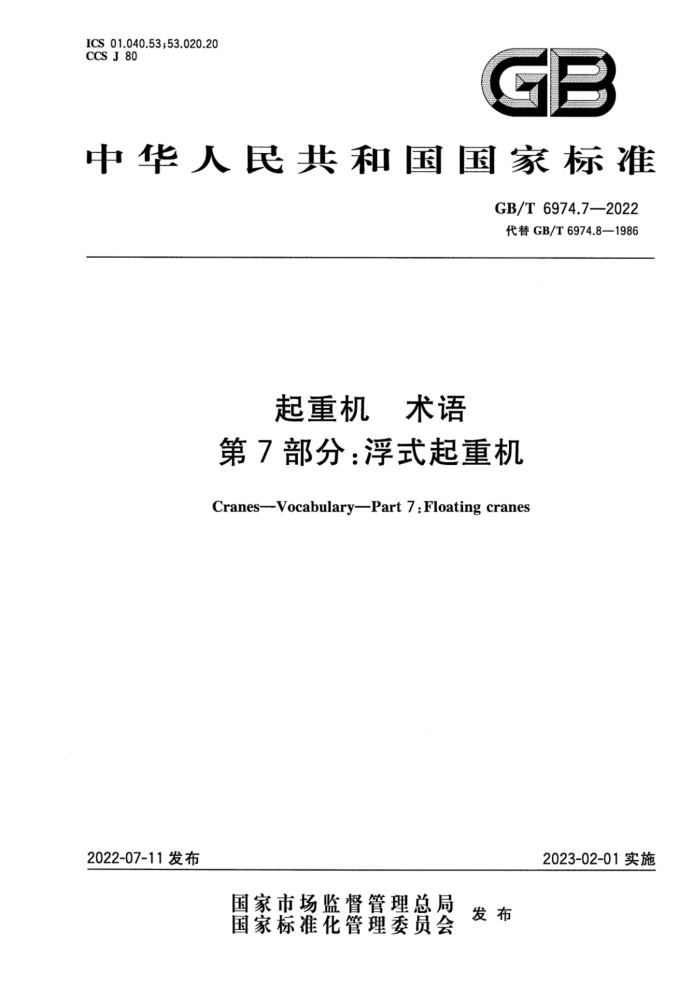

ICS01.040.53;53.020.20 CCS J 80
GB
中华人民共和国国家标准
GB/T6974.7-—2022 代替GB/T6974.8—1986
起重机 术语第7部分：浮式起重机
Cranes-Vocabulary--Part7:Floating cranes
2022-07-11发布
2023-02-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 6974.7—2022
目 次
前言引言 1范围 2 规范性引用文件 3基本术语 4浮式起重机类型 5机构和零部件 6特性参数附录A（资料性）浮式起重机的分类参考文献索引
13
22 25 26 27
1 GB/T 6974.7—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T6974《起重机术语》的第7部分。GB/T6974已经发布了以下部分：
一第1部分：通用术语； .第2部分：流动式起重机；
一第3部分：塔式起重机；第4部分：臂架起重机；第5部分：桥式和门式起重机；
-
第6部分：铁路起重机；第7部分：浮式起重机。 本文件代替GB/T6974.8-1986《起重机械名词术语浮式起重机》，与GB/T6974.8—1986相比，
除结构调整和编辑性改动外，主要技术变化如下：
a) 删除了“蒸汽浮式起重机”术语（见1986年版的1.3.1)、“蒸汽电力浮式起重机”术语（见1986
年版的1.3.4)； b) 删除了“航海浮式起重机”术语（见1986年版的1.5.2）； c) 删除了“浮船”术语（见1986年版的2.1）、“推进器”术语（见1986年版的2.2）、“螺旋桨推进器”
术语（见1986年版的2.2.1）、“平旋推进器”术语（见1986年版的2.2.2）、“上层结构”术语（见 1986年版的2.3)；
d) 删除了“横倾”术语（见1986年版的3.1）、“横倾力矩”术语（见1986年版的3.1.1）、“纵倾”术语
（见1986年版的3.2）、“纵倾力矩”术语（见1986年版的3.2.1）、“复原力矩”术语（见1986年版的3.3)、“横向复原力矩”术语（见1986年版的3.3.1）、“纵向复原力矩”术语（见1986年版的 3.3.2)、“稳性”术语（见1986年版的3.4）、“静稳性”术语（见1986年版的3.4.1）、“动稳性”术语（见1986年版的3.4.2）、“动纵倾角”术语（见1986年版的3.6）、“静纵倾角”术语（见1986年版的3.8）、“最小倾翻力矩”术语（见1986年版的3.9）、“人水角”术语（见1986年版的3.10）、“出水角”术语（见1986年版的3.11)；更改了“内燃电力浮式起重机”术语（见4.2.1.1，见1986年版的1.3.3)，增加了“内燃液压浮式
e)
起重机”术语（见4.2.1.2）、“岸电浮式起重机”术语（见4.2.2）、“岸电电动浮式起重机”术语（见 4.2.2.1）、“岸电液压浮式起重机”术语（见4.2.2.2)；更改了“非全回转浮式起重机”术语（见4.3.2.2，1986年版的1.2.2）、“非回转浮式起重机”术语（见4.3.1，1986年版的1.2.3）、“复合浮式起重机”术语（见4.3.3，1986年版的1.2.4），增加了 “非回转可俯仰臂架式浮式起重机”术语（见4.3.1.1）、“固定臂架式浮式起重机”术语（见4.3.1.2）、 “回转臂架式浮式起重机”术语（见4.3.2)、“浮式桥架式起重机”术语（见4.3.4)；
g) 增加了“回转支承式浮式起重机”术语（见4.4.1）、“转柱式浮式起重机”术语（见4.4.2）、“滚轮
式浮式起重机”术语（见4.4.3）、“台车式浮式起重机”术语（见4.4.4)； h) 增加了“单臂架式浮式起重机”术语（见4.5.1)、“伸缩臂架式浮式起重机”术语（见4.5.1.1)、“定
长臂架式浮式起重机”术语（见4.5.1.2)、“带副臂单臂架浮式起重机”术语（见4.5.1.3）、“双臂架式浮式起重机”术语（见4.5.2)、“组合臂架式浮式起重机”术语（见4.5.3)；
i) 增加了“箱型臂架浮式起重机”术语（见4.6.1）、“桁架式臂架浮式起重机”术语（见4.6.2)、“管
ⅢI GB/T 6974.7—2022
状臂架浮式起重机”术语（见4.6.3)； i）增加了“集装箱浮式起重机”术语（见4.7.3)、“起重磁铁浮式起重机”术语（见4.7.4)； k）增加了“安装用浮式起重机”术语（见4.8.3）、“设备安装用浮式起重机”术语（见4.8.3.1）、“水工
建筑安装用浮式起重机”术语（见4.8.3.2)、“桥梁安装用浮式起重机”术语（见4.8.3.3）、“风电安装用浮式起重机”术语（见4.8.3.4）、“绕桩式风电安装用浮式起重机”术语（见4.8.3.4.1）、“非绕桩式风电安装用浮式起重机”术语（见4.8.3.4.2），更改了“救援用浮式起重机”术语（见4.8.4， 1986年版的1.6.4)；
1）增加了“近海浮式起重机”术语（见4.9.2)、“深远海浮式起重机”术语（见4.9.3)； m）增加了“臂架滑移装置”术语（见5.3）、“吊钩”术语（见5.4)、“主钩”术语（见5.4.1）、“副钩”术
语（见5.4.2）、“小钩”术语（见5.4.3）、“顶升装置”术语（见5.5）、“人字架系固装置”术语（见 5.6）、“人字架放倒机构”术语（见5.7）、“副臂”术语（见5.8）、“锚定装置”术语（见5.9）、“折线式卷筒”术语（见5.10）、“桁框架”术语（见5.11）、“臂架搁架”术语（见5.12）、“钩箱”术语（见 5.13)、“反滚轮装置”术语（见5.14)、“自由坠落绞车”术语（见5.15）、“可变倍率卷绕系统”术语（见5.16）、“主动波浪补偿系统”术语（见5.17）、“被动波浪补偿系统”术语（见5.18）、“移动稳钩装置”术语（见5.19）、“载人系统”术语（见5.20）；
n) 更改了“移船绞车”术语（见5.1，1986年版的2.4)；
更改了“横倾角”术语（见6.1，1986年版的3.1.2）、“纵倾角”术语（见6.2，1986年版的3.2.2）、
o
“动横倾角”术语（见6.3，1986年版的3.5）、“静横倾角”术语（见6.4，1986年版的3.7）； P）增加了“垂直加速度”术语（见6.5）、“横摇周期”术语（见6.6）、“纵摇周期”术语（见6.7）、“额定
起重量”术语（见6.8）、“幅度”术语（见6.9）、“载荷曲线”术语（见6.10）、“起升范围”术语（见 6.11)、“回转速度”术语（见6.12)、“设计温度”术语（见6.13)；
q）增加了“浮式起重机的分类”（见附录A）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中华人民共和国交通运输部提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：交通运输部水运科学研究院、上海振华重工（集团）股份有限公司、湖南中铁五新
重工有限公司、青岛海西重机有限责任公司、武桥重工集团股份有限公司、同济大学、太原科技大学、微特技术有限公司、武汉理工大学、烟台打捞局、大连博瑞重工有限公司。
本文件主要起草人：张德文、宁伟婷、胡贯勇、张维友、赵激、杨刚、任继新、张氢、武成、文豪、刘元利、
李彬、徐承军、戴厚兴、李平辉、夏冰、王全伟、张伟、谢琛、任军辉、赵瑛、翟朋、张永乐、温皓白。
本文件所代替文件的历次版本发布情况为：
-1986年首次发布为GB/T6974.8一1986；一本次为第一次修订。
IV GB/T 6974.7—2022
引言
GB/T6974根据分类原则和应用情况，给出了不同类型起重机设计、生产与使用中的常见术语与定义。GB/T6974分为7个部分。
一第1部分：通用术语，规定了起重机领域最常用的术语，定义了起重机主要类型、参数、一般概
念及其部件的术语。 第2部分：流动式起重机，规定了各种基本型式的自驱动流动式起重机的术语。
-
第3部分：塔式起重机，规定了塔式起重机的通用定义并借助于带相关术语编号的图例来说明
一
各类塔式起重机使用的术语。 第4部分：臂架起重机，规定了臂架起重机相关的常用术语，定义了臂架起重机主要类型、变幅特性、平衡特性及零部件的术语。 第5部分：桥式和门式起重机，规定了桥式和门式起重机的相关术语。
一第6部分：铁路起重机，规定了铁路起重机的主要类型、一般概念、参数、部件和附属设备等方
面的术语和定义。 -第7部分：浮式起重机，规定了浮式起重机常用的术语，定义了浮式起重机主要类型、机构和零部件、特性参数等方面的术语。
V GB/T6974.7—2022
起重机术语
第7部分：浮式起重机
1
范围
本文件界定了浮式起重机常用的术语和定义。 本文件适用于附录A给出的浮式起重机。
规范性引用文件
2
本文件没有规范性引用文件。
3 基本术语
3.1
浮式起重机floatingcrane 以自航或拖航的专用浮船船体作支承和运行装置的起重机。 ［来源：GB/T6974.1—2008,3.1.3.6]
浮式起重机类型
4
4.1按航行方式分类 4.1.1
自航浮式起重机self-propelledfloatingcrane 可独立航行的浮式起重机。 示例：见图1。
b b
图1 自航浮式起重机
4.1.2
非自航浮式起重机 non-propelled floatingcrane 依靠拖轮拖航的浮式起重机。 示例：见图2。 GB/T 6974.7—2022
图2非自航浮式起重机
4.2按动力装置分类 4.2.1
内燃浮式起重机dieselfloatingcrane 采用内燃机作为动力装置的浮式起重机。
4.2.1.1
内燃电动浮式起重机diesel-electricfloatingcrane 采用内燃发电机组作为动力装置，工作机构为电力驱动的浮式起重机。
4.2.1.2
内燃液压浮式起重机diesel-hydraulicfloatingcrane 采用内燃机驱动的液压站作为动力装置，工作机构为液压驱动的浮式起重机。
4.2.2
岸电浮式起重机shorepoweredfloatingcrane 采用岸基电源作为动力的浮式起重机。
4.2.2.1
岸电电动浮式起重机shorepoweredelectricfloatingcrane 采用岸基电源作为动力，工作机构为电力驱动的浮式起重机。
4.2.2.2
岸电液压浮式起重机shorepoweredhydraulicfloatingcrane 采用岸电驱动的液压站作为动力装置，工作机构为液压驱动的浮式起重机。
4.3按整机结构形式分类 4.3.1
非回转臂架式浮式起重机non-slewingboomfloatingcrane 起重机臂架相对浮船不能回转的浮式起重机。
4.3.1.1
非回转可俯仰臂架式浮式起重机non-slewingandluffingboomfloatingcrane 起重机臂架可俯仰，但相对浮船不能回转的浮式起重机。 示例：见图3。
