ICS53.020.20 J80
GB

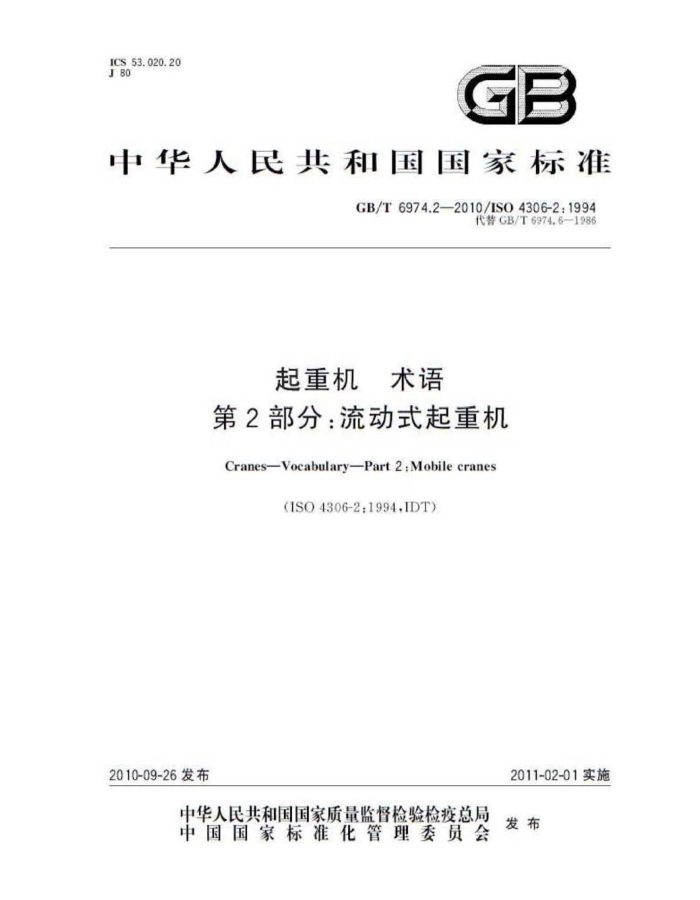

中华人民共和国国家标准
GB/T6974.2—2010/IS04306-2:1994
代替GB/T6974.6-1986
起重机 术语第2部分：流动式起重机 Cranes-Vocabulary--Part 2:Mobilecranes
(1SO4306-2:1994.IDT)
2010-09-26发布
2011-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T6974.2-—2010/ISO4306-2:1994
前言
GB/T6974起重机 术语》分为4个部分：
第1部分：通用术语；
-
—第2部分：流动式起重机第3部分：塔式起重机：一第5部分：桥式和门式起重机，本部分为GB/T6974的第2部分，本部分等同采用ISO4306-2:19944起重机 L术语第2部分：流动式起重机》英文版）。 本部分等同翻译ISO4306-2：1994 为便于使用，本部分作了下列编辅性修改：一“ISO4306的本部分"词改为"GB/T6974的本部分”；
删除ISO4306-2：1994的前言
-
将ISO4306-2：1994的第1章中*ISO4306规定了用英，法、俄文表达的起重机领域最常用的术语改为本部分的第1章中"GB/T6974规定了起重机最常用的术语” 一对于1S04306-2：1994参考文献中引用的国际标准，用已被采用为我国的标准代替对应的国
际标准：对于未被采用为我国标准的国际标准，在本部分中均被直接引用：将ISO4306-2：1994的附录A（资料性附录）参考资料"并人本部分的"参考文献”
本部分代昔GB/T6974.6-1986《起重机械名润术语：流动式起重机本部分与GB/T6974.6—1986相比，主要变化如下：
标准名称改为起重机术语第2部分：流动式起重机》：一本部分删除了按安装型式划分汽车起重机和轮胎起重机：一增加了上车回转式和臂架回转式的流动式起重机概念，取消了按结构型式分的特殊流动式起
重机：一增加了立柱式（塔式）和副臂两种费架型式的定义：
取消了参数、外形尺寸，机构和零部件以及各种使用情况下的专用名词术语的定义本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227）归口本部分起草单位：长沙建设机械研究院、长沙中联重工科技发展股份有限公司，本部分主要起草人杨武，李为民，孙汉香。 本部分所代替标准的历次版本发布情况为： GB/T6974.6-1986.
-
1 GB/T6974.2—2010/1SO4306-2:1994
起重机术语
第2部分：流动式起重机
1范围
GB/T6974规定了起重机最常用的术语 GB/T6974的本部分规定了各种基本型式的自驱动流动式起重机的术语.GB/T8498措述的挖描
机和其他建筑机械除外。 2术语和定义 2.1总则 2.1.1
流动式起重机 mobilecrane 可以配置立柱（塔柱）能在带载或不带载情况下沿无轨路面运行，且依靠自重保持稳定的臂架型起
重机。 2.2安装型式 2.2.1
麗带式 crawler-mointed 用履带行走的流动式起重机见图1、图2和图了
2.2.2
轮式wheel-mounted 用轮胎行走的流动式起重机，见图3、图4和图5
2.2.3
特殊式 specinllymounted 除用轮胎、履带以外的其他方式行走的流动式起重机
2.3结构型式 2.3.1
上车回转式 slewingupperstructure 整个上车连同附件在下车（底架）上回转的流动式起重机，见图1～图4，
2.3.2
情架回转式 slewingjib 不带上车，臂架相对于下车（底架）转的流动式起重机。
2.3.3
铰接式 articulated 由两个部分铰接而成，通过这种接方式可实现臂架水平回转和起重机转向的流动式起重机。见
图5 2.3.4
臂架非回转式 non-slewing jib 带或不带固定上车，臂架相对于下车（底架）不回转的流动式起重机，见图6。
1 GB/T6974.22010/ISO4306-2:1994
2.4情架型式 2.4.1
定长式fixedlength 作业长度固定的臂架，其长度可以通过增加或诚少中间臂节而变化，但不能在作业循环过程中
改变。 2.4.1.1
桁架式 lattice 桁架结构的定长式障果。见图1和图3
2.4.2
伸缩式telescoping 由一节基本臂及设置在其中的一节或多节储节组成，通过基本臂中的储节伸缩来改变长度的臂架
免图2、图4和图5， 2.4.3
立柱式（塔式）mast-mounted 安装在重直或接近垂直的立柱顶端或顶端附近的情架。见图7
2.4.,4
副臂fly jib 安装在臂架端或接近臂架端以增加长度和辅助起升的筛架。见图7，
2.4.5
铰接臂（折叠臂） articulatedjib 由饺接构件组成的，能在垂直平面内绕饺点转动的臂架。
2.5特殊配置 2.5.1
特殊配置special configuration 为增加基本型流动式起重机的起重能力或其他功能，而加装的各种不同的附加装置。腰带式或轮
式起重机的特殊配置示例见图8。 2.5.2
com
随车起重机loadercrane 液压驱动的起重机，通常安装在商用车上，用于本车货物的装卸，带随车起重机的商用车示例见
图9。
注1：商用车：采用发动机，设计用于运输货物·也可带拖车的机动车辆（见1S03833：1977中的31.3）生2：如妇2.5.2的起重机被安装在其他类型的车辆上或固定在基座上的也认为是随车起重机，
2 GB/T6974.2—2010/1SO4306-2:1994
O
图1上车回转式桁架臂覆带起重机
图2上车回转式伸缩胃履带起重机 GB/T6974.2—2010/ISO4306-2:1994
图3上车回转式桁架臂轮式起重机
8准分享网 www.bzf
com
图4上车固转式伸缩臂轮式起重机 GB/T6974.2—2010/ISO4306-2:1994
图5带伸缩臂的铰接式轮式起重机
图6情架非回转轮式起重机 GB/T6974.2-2010/ISO4306-2.1994
I
V
--
图7 带副肾臂立柱式（塔式）麗带起重机
6
