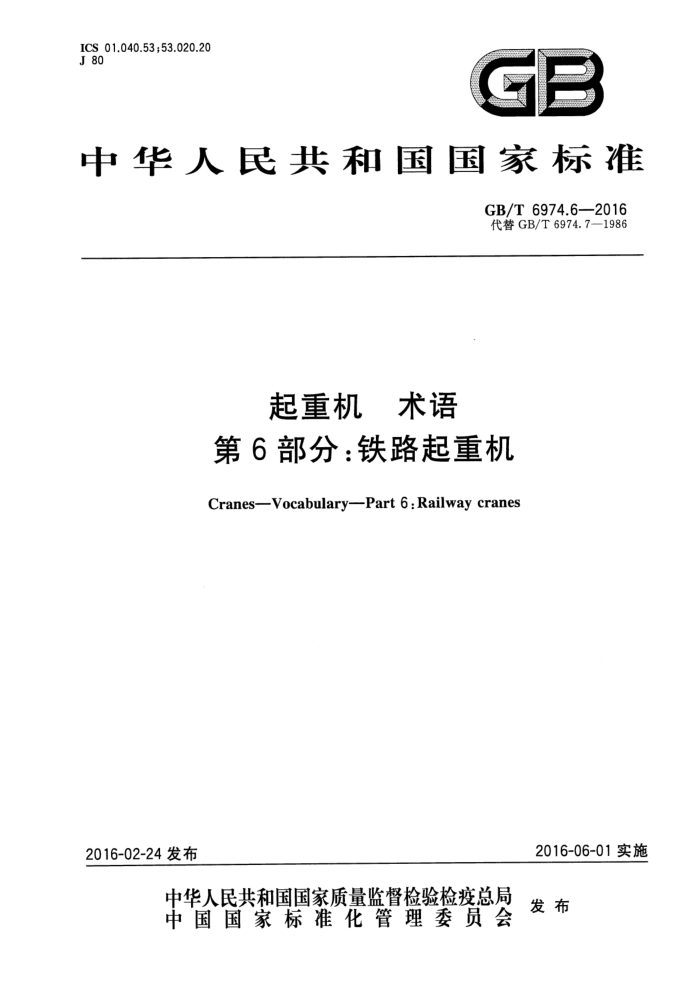

ICS 01.040.53;53.020.20 J 80
GE
中华人民共和国国家标准
GB/T 6974.6—2016 代替GB/T6974.7—1986
起重机 术语第6部分：铁路起重机
Cranes—VocabularyPart 6:Railway cranes
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 6974.6-2016
目 次
前言
范围 2 通用术语 3 铁路起重机类型 4 一般概念 5 参数 6 部件附属设备
1
7 参考文献索引
y
.
10 11 GB/T6974.6—2016
前言
GB/T6974《起重机 ，术语》分为以下六个部分：
一第1部分：通用术语；第2部分：流动式起重机；
—第3部分：塔式起重机；
第4部分：臂架起重机；第5部分：桥式和门式起重机；第6部分：铁路起重机。
本部分为GB/T6974的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6974.7—1986《起重机械名词术语铁路起重机》，与GB/T6974.7—1986相比
主要技术变化如下：
a）将标准名称改为《起重机 术语第6部分：铁路起重机》； b）将原标准按动力装置及用途两种分类改为按动力装置、臂架的结构型式、铁路轨距型式及用
途四种分类（见第3章）； c) 将“一般概念和参数”改为“一般概念”和“参数”两部分，增加了“变幅时间”“外伸距”等术语（见
第4章和第5章）。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分负责起草单位：齐齐哈尔轨道交通装备有限责任公司、北京起重运输机械设计研究院、武桥
重工集团股份有限公司。
本部分主要起草人：赵秀德、林夫奎、张力群、刘永、刘振营、钮承，本部分所代替标准的历次版本发布情况为：
GB/T6974.7—1986。
I GB/T 6974.6—2016
起重机术语第6部分：铁路起重机
1范围
GB/T6974的本部分规定了铁路起重机的主要类型、一般概念、参数、部件和附属设备等方面的术语和定义。
GB/T6974的本部分适用于铁路起重机。 注：某些定义所附插图仅为参考性简图。
2通用术语 2.1
铁路起重机railwaycrane 安装在专用底架上沿铁路轨道运行，用来从事装卸作业、设备安装以及铁路机车、车辆颠覆等事故
救援的臂架型起重机。
3铁路起重机类型
3.1按动力装置分类 3.1.1
内燃铁路起重机dieselrailwaycrane 以内燃机为动力源的铁路起重机。
3.1.1.1
内燃液力机械铁路起重机 dieselhydraulic mechanical railwaycrane 以内燃机为动力源，工作机构为液体的动能驱动的铁路起重机，如图1所示。
金
c
H
图1 内燃液力机械铁路起重机
1 GB/T6974.6—2016
3.1.1.2
内燃液压铁路起重机dieselhydraulicrailwaycrane 以内燃机为动力源，工作机构为液体的压力能驱动的铁路起重机，如图2所示。
O J
Toogooo
图2内燃液压铁路起重机
3.1.1.3
内燃电动铁路起重机dieselelectricrailwaycrane 以内燃机为动力源，工作机构为电力驱动的铁路起重机。
3.1.2
电动铁路起重机electricrailwaycrane 以外接电源为动力源的铁路起重机。
3.2按臂架的结构型式分类 3.2.1
伸缩臂式铁路起重机telescopicjibrailwaycrane 臂架长度可通过伸缩改变的铁路起重机。
3.2.2
定长臂式铁路起重机 fixed length jibrailwaycrane 臂架长度不可改变的铁路起重机，如图3所示。
o
T C
自回 O
图3 3定长臂式铁路起重机
2 GB/T6974.6—2016
3.3按铁路轨距型式分类 3.3.1
准轨铁路起重机standard-gaugerailwaycrane 适用于标准轨距的铁路起重机。
3.3.2
窄(米)轨铁路起重机 lnarrow-gaugerailwaycrane 适用于轨距小于标准轨距的铁路起重机。
3.3.3
宽轨铁路起重机broad-gaugerailwaycrane 适用于轨距大于标准轨距的铁路起重机。
3.4按用途分类 3.4.1
装卸用铁路起重机railwaycraneforcargohandling 主要用于装卸货物的铁路起重机，也可以用于安装设备和牵引车辆。
3.4.2
牵引用铁路起重机tractionrailwaycrane 主要用于快速牵引车辆的铁路起重机，也可以用于装卸货物和铁路工程施工，如图4所示。
e0
-
印
0
图4牵引用铁路起重机
3.4.3
救援用铁路起重机rescuerailwaycrane 主要用于铁路机车、车辆倾覆和脱轨事故救援的铁路起重机，也可用于装卸货物、安装设备和铁路
工程施工。
4一般概念
4.1
自力运行self-propelledtravelling 铁路起重机（以下简称“起重机”）依靠自身动力在铁路线上运行。
4.2
回送haulagebytrain 起重机与列车编挂或由机车单独牵引从一地发到另一地的运行。
3 GB/T 6974.6—2016
4.3
回送状态 haulagestatus 起重机整备到满足回送要求的状态。
4.4
整备状态 work order status 起重机加足规定量油、水等满足工作要求的状态。
4.5
牵引能力 vehicletractivecapacity 在空载状态下，起重机沿平直线路自力运行时允许牵挂车辆的能力。
4.6
带载伸缩telescopewithload 在带载状态下，臂架通过伸出、缩回改变其长度的运动。
4.7
带载变幅derrickingwithload 在带载状态下，通过臂架的俯仰使取物装置改变位置的运动。
4.8
曲线调平 curve leveling 在外轨超高曲线上保持起重机底架及其上部的水平。 双回转 专doubleslewing 起重机臂架与平衡重能相对转动。
4.9
5参数
5.1
自力运行速度 self-propelled travelling speed 在空载状态下，起重机沿平直线路独立自力运行时的最高速度
5.2
回送速度 haulagespeed 起重机回送时的最高速度。
5.3
空载起升速度 liftingspeedatemptycondition 在稳定运动状态下，空载时取物装置的最高垂直位移速度。
5.4
重载起升速度 lifting speed at loaded condition 在稳定运动状态下，起升最大起重量时取物装置的最高垂直位移速度。
5.5
自行通过最小曲线半径 negotiable radiusforself-propelled travelling 起重机独立自力运行可通过的轨道曲线中心最小半径。
5.6
回送通过最小曲线半径 negotiable radius for haulage by train 起重机回送可通过的轨道曲线中心最小半径。
4 GB/T 6974.6—2016
5.7
车钩间距lengthbetweencouples 车辆长度lengthofcar 不受纵向外力影响时，起重机两端车钩钩舌内侧面间的距离，如图5所示。
O
J
自冒恒恒北
L
图5 5车钩间距（车辆长度）
5.8
全轴距totalwheel base 起重机最外端两车轴中心线间的水平距离，如图6所示。
U
@@
图6全轴距
5.9
固定轴距fixedwheelbase 同一转向架上最前位轮轴中心线与最后位轮轴中心线间的距离。
5.10
轴重 axleload 回送状态下起重机车轴担负的重量与轮对自重之总和。
5.11
最大轴重 maximumaxleload 工作状态下起重机车轴担负的最大重量与轮对自重之总和。
5
