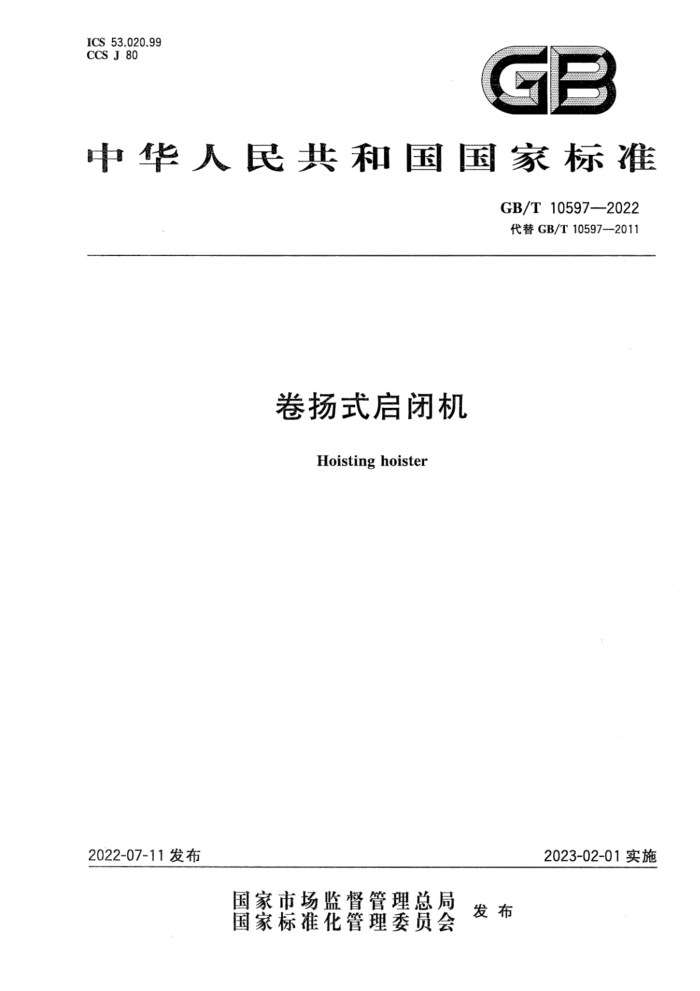

ICS 53.020.99 CCS J 80
GB
中华人民共和国国家标准
GB/T10597—2022 代替GB/T105972011
卷扬式启闭机
Hoisting hoister
2023-02-01实施
2022-07-11发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T10597—2022
目 次
前言
m
范围规范性引用文件术语和定义
-
2
3 4 型式 5
基本参数技术要求· 试验方法 8 检验规则.
8
6
15
20 ....23
2
标志、包装、运输和贮存。 参考文献
24 25
9 GB/T10597—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T10597—2011《卷扬式启闭机》，与GB/T10597—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了术语和定义（见第3章，2011年版的第3章）；
将启闭机由原来的单一性更改为多样性（见第4章，2011年版的第4章）；
b)
c) 在原来单速卷扬式启闭机的基础上增加了多速卷扬式启闭机（见4.3)； d) 增加了门式启闭机示意图及门式启闭机基本参数[见图4c)和表7]； e) 将启闭机的启闭速度更改为按运行时段划分（见第5章，2011年版的第5章）；
增加了启闭机的启闭容量（见第5章）； g） 增加了启闭机工作环境条件中电源要求（见6.1.1)； h) 更改了启闭机起升机构的制动系统性能要求（见6.3.2，2011年版的6.3.2)； i) 增加了启闭机安全监控管理系统要求（见6.3.17)； j) 增加了启闭机静载试验要求（见6.3.19）、动载试验要求（见6.3.20）； k) 更改了启闭机主要零部件中卷筒的要求（见6.4.5，2011年版的6.4.5.1)； 1) 增加了启闭机主要构件连接要求（见6.5）； m) 增加了启闭机电气设备系统要求（见6.7.1）、液压抓梁的液压站及其电控设备相关要求
f)
(见6.7.7); n) 更改了试验方法（见第7章，2011年版的第7章）、检验规则（见第8章，2011年版的第8章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：湖北威宁三合机电股份有限公司、北京起重运输机械设计研究院有限公司、北京
科正平工程技术检测研究院有限公司、中国水利水电夹江水工机械有限公司、华电郑州机械设计研究院有限公司、北京起重运输机械设计研究院有限公司河南分院、中国长江电力股份有限公司、江西华伍制动器股份有限公司、微特技术有限公司、河南卫华重型机械股份有限公司、新乡市起重设备厂有限责任公司、江西起重机械总厂有限公司、西安航天自动化股份有限公司。
本文件主要起草人：万名炎、林夫奎、李克华、张培、雷邦耀、万立文、李启江、张莉、魏晓翔、杜军华、 李彬、胡美玲、龙宏欣、李翔、曾星文、易春辉。
本文件及其所代替文件的历次版本发布情况为：
-1989年首次发布为GB/T10597.1-—1989、GB/T10597.2—1989； -2011年第次修订为GB/T10597—2011；
一本次为第二次修订。
Ⅱ GB/T10597—2022
卷扬式启闭机
1范围
本文件规定了卷扬式启闭机的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本文件适用于以电力驱动为主，采用钢丝绳卷扬方式，启闭水利水电工程的闻闸门和拦污栅的固定或
移动式启闭机。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699 优质碳素结构钢 GB/T 755 旋转电机定额和性能 GB/T 1176 铸造铜及铜合金 GB/T 1184 形状和位置公差未注公差值 GB/T1228 钢结构用高强度大六角头螺栓 GB/T1229 钢结构用高强度大六角螺母 GB/T 1230 钢结构用高强度垫圈 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3181 漆膜颜色标准 GB/T3323.1 焊缝无损检测 射线检测 第1部分：X和伽玛射线的胶片技术 GB/T 3478.1 圆柱直齿渐开线花键（米制模数齿侧配合）第1部分：总论 GB/T3632 钢结构用扭剪型高强度螺栓连接副 GB/T3811--2008起重机设计规范 GB/T4323 弹性套柱销联轴器 GB/T5226.32 机械电气安全机械电气设备 第32部分：起重机械技术条件 GB/T5272 梅花形弹性联轴器 GB/T 5972 起重机钢丝绳保养、维护、检验和报废 GB/T5973 钢丝绳用楔形接头 GB/T5974.2 钢丝绳用重型套环 GB/T5975 钢丝绳用压板 GB/T5976 5钢丝绳夹 GB/T 8918 重要用途钢丝绳 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286 色漆和清漆划格试验 GB/T10095（所有部分）圆柱齿轮 精度制 GB/T10183.1 1起重机车轮及大车和小车轨道公差第1部分：总则
1 GB/T10597—2022
GB/T11352 一般工程用铸造碳钢件 GB/T12602 起重机械超载保护装置 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T14405—2 -2011通用桥式起重机 GB/T15052 起重机安全标志和危险图形符号总则 GB/T19418 钢的弧焊接头缺陷质量分级指南 GB/T 22414 起重机速度和时间参数的测量 GB/T27546 起重机械滑轮 GB/T28264 起重机械安全监控管理系统 GB/T30025 起重机起重机及其部件质量的测量 GB/T37400.10 重型机械通用技术条件第10部分：装配 GB/T37910.1 焊缝无损检测 射线检验验收等级第1部分：钢、镍、钛及其合金 GB50661 钢结构焊接规范 JB/T 2564 滑动轴承座技术条件 JB/T 6392 起重机车轮 JB/T6406 电力液压鼓式制动器 JB/T7009 卷筒用球面滚子联轴器 JB/T 7019 工业制动器制动轮和制动盘 JB/T 7020 电力液压盘式制动器 JB/T 8828 切削加工件通用技术条件 JB/T8854.2 GⅡCL型、GIⅡCLZ型鼓形齿式联轴器 JB/T 8874 滚动轴承剖分立式轴承座技术条件 JB/T9003 起重机用三合一减速器 JB/T 9006 起重机卷筒 JB/T9050.1 圆柱齿轮减速器第1部分：通用技术条件 JB/T10559 起重机械无损检测钢焊缝超声检测 JB/T11618 齿轮连环少齿差减速器 JGJ 82 钢结构高强度螺栓连接技术规程 JT/T575水运工程闸门开度计 SL41一2018水利水电工程启闭机设计规范 SL3812007 水利水电工程启闭机制造安装及验收规范
3术语和定义
下列术语和定义适用于本文件。
3.1
启门扬程hoistingheight 闸门或拦污栅在底坎位置至被提升到最高工作位置时闸门或拦污栅吊耳之间的垂直距离。
3.2
极限位置控制 control of extremeposition 在起升机构最大安全行程内所设置的最大工作行程终端的控制。
2 GB/T10597—2022
4型式
4.1卷扬式启闭机（以下简称启闭机)按用途分为以下四种类型：
固定平面闸门启闭机。固定安装，采用电力拖动机械传动，通过钢丝绳卷扬装置和滑轮组对平
a)
面闸门实施常规开启和关闭的启闭机。典型示意图见图1。 b) 固定平面快速闸门启闭机。固定安装，采用电力拖动机械传动，通过钢丝绳卷扬装置和滑轮组
对平面闸门实施常规启闭和事故时可快速关闭的启闭机。典型示意图见图2。 ) 固定弧形闸门启闭机。固定安装，采用电力拖动机械传动，通过钢丝绳卷扬装置对弧形闸门实
施开启和关闭的启闭机。有钢丝绳直拉式、滑轮组斜拉式和盘香式三种。典型示意图见图3。 移动平面闸门启闭机。可在轨道上行走，采用电力拖动机械传动，通过钢丝绳卷扬装置和滑轮组
d)
对平面闸门实施开启、关闭或平移的启闭机。有台车式、桥式和门式三种。典型示意图见图4。
4.2启闭机按卷扬机结构型式分为以下两种类型：
a）闭式启闭机，卷筒与减速机直接相连接，典型示意图见图5a）； b）开式启闭机，通过减速机输出轴齿轮带动和卷简相连接的大齿轮，典型示意图见图5b）。
4.3启闭机按启闭速度分为以下两种类型：
a）单速启闭机（可通过变频实现调速）典型示意图见图6a）； b）多速启闭机（可通过变频实现无级调速）典型示意图见图6b）。
4.4启闭机按吊点分为单吊点、双吊点两种：
a）单吊点启闭机典型示意图见图1a)、图2a)； b）双吊点启闭机典型示意图见图1b)、图2b）。
单吊点
)
书
丰
b）双吊点
标引符号说明： L——吊点中心距。
图1固定平面闸门启闭机
Y GB/T10597—2022
a) 单吊点
b）双吊点
标引符号说明： L吊点中心距。
图2固定平面快速闸门启闭机
