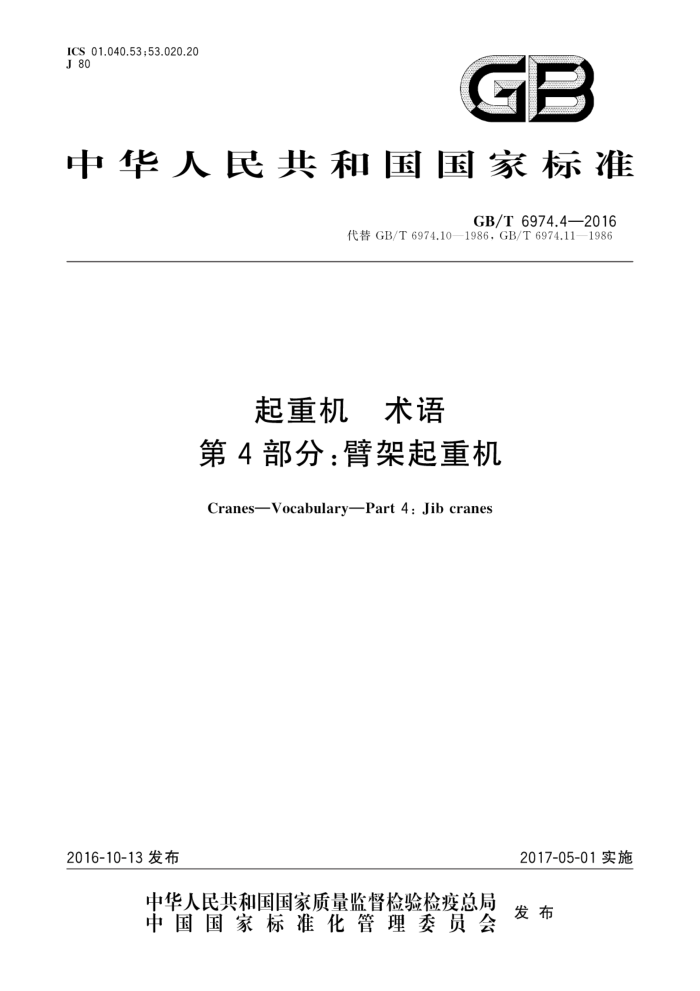

ICS 01.040.53;53.020.20 J 80
GB
中华人民共和国国家标准
GB/T6974.42016
代替GB/T6974.10—1986，GB/T6974.11—1986
起重机 　术语第4部分：臂架起重机 Cranes—Vocabulary—Part 4:Jib cranes
2017-05-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T6974.4—2016
目 次
前言范围
/
基础术语 3 臂架起重机类型变幅特性
2
4
平衡特性零部件
5
6
C
参考文献索引
11
++
12
...... GB/T6974.4—2016
前言
GB/T6974《起重机 术语》分为以下6个部分：
第1部分：通用术语；第2部分：流动式起重机；
一第3部分：塔式起重机；
第4部分：臂架起重机；
一
第5部分：桥式和门式起重机；
一
第6部分：铁路起重机本部分为GB/T6974的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T6974.10一1986《起重机械名词术语 告门座起重机》、GB/T6974.11一1986《起重
机械名词术语 榄杆起重机》。与GB/T6974.10—1986、GB/T6974.11—1986相比，主要技术变化如下：
将标准名称改为《起重机 术语第4部分：臂架起重机》；增加了“臂架型起重机”“臂架起重机”“台架式起重机”“悬臂起重机”“固定式起重机”等术语和定义。
本部分由中国机械工业联合会提出本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分起草单位：交通运输部水运科学研究院、大连华锐重工集团股份有限公司、太原科技大学、北
京起重运输机械设计研究院、大连博瑞重工有限公司、上海振华重工（集团）股份有限公司、武汉理工大学、南京港机重工制造有限公司、武桥重工集团股份有限公司。
本部分主要起草人：谢琛、张德文、赵宪花、申小强、文豪、林夫奎、田东风、胡吉全、王玥、董志平、 熊壮。
本部分所代替标准的历次版本发布情况为：
GB/T6974.10—1986; GB/T6974.11—1986。
1 GB/T 6974.4—2016
起重机术语第4部分：臂架起重机
1范围
GB/T6974的本部分界定了臂架起重机相关的常用术语本部分定义了臂架起重机主要类型、变幅特性、平衡特性及零部件的术语。 本部分适用于除流动式起重机、塔式起重机、铁路起重机、浮式起重机和海上起重机以外的臂架起
重机。
2基础术语
2.1
臂架型起重机jibtypecrane 其取物装置悬挂在臂架上或沿臂架运行的小车上的起重机。
2.2
臂架起重机jibcrane 除了流动式起重机、塔式起重机、铁路起重机、浮式起重机和海上起重机以外的臂架型起重机。
3臂架起重机类型
门座起重机portalslewingcrane
安装在门座上，下方可通过铁路或公路车辆的移动式回转起重机。
3.1
港口门座起重机 harbour portal sle- wing crane
用于港口码头装卸作业，具有较高工作速度的门座起重机。
3.1.1 GB/T 6974.4—2016
港口通用门座起重机 harbour portal slewing crane for general use
配备有可以更换的吊钩、抓斗等吊具，能装卸不同种类的件杂货、干散货和集装箱等货物的门座起重机。
3.1.1.1
带斗门座起重机 kangaroo portal slewing crane
门座上装有料斗和带式输送系统，用抓斗卸船的门座起重机。
3.1.1.2
集装箱门座起重机 containerportal slewing crane
专门用于集装箱装卸的门座起重机。
3.1.1.3
船厂门座起重机 shipyard portal slewing crane
专门用于船厂的吊装作业的门座起重机。通常备有两个或多个起重吊钩。
3.1.2
水利水电建设用门座起重机 portal slewing crane for water resources and electric power construction
用于水利电力工程中混凝土吊运、浇筑、水工金属结构件吊装及火力发电工程中机电设备安装等作业用的门座起重机，具有较大的工作幅度和起重能力，且易于拆卸和拼装，便于转移工地。
3.1.3 GB/T 6974.4—2016
半门座起重机 slewing crane
semi-portal
安装在半门座上，下方可通过铁路或公路车辆的门座起重机。
3.2
台架式起重机pedestalcrane
安装在运行台车的台架上，可沿轨道运行的臂架起重机。
3.3
1O0
高塔柱起重机highmastcrane
构造上以高塔柱取代普通台架起重机的人字架，且臂架的下铰点设置在塔柱上的起重机。
3.4
6-0~-
:
固定式起重机fixed-basecrane
固定在基础和其他静止不动的基座上的臂架起重机。
3.5
1111/x1111
3 GB/T6974.4—2016
杆起重机derrickcrane
以两端通过绳索或支撑固定的枪杆(或相同功能构件)为基本构件，配备或者不配备臂架及回转机构，依靠卷扬机和操作绳索工作的起重机。
3.6
固定式榄杆起重机 stationary derrick crane
3.6.1
固定在基础或其他固定底座上的榄杆起重机。
摇臂式杆起重机 rocker derrick crane
臂架根部铰接在与稳杆底端连接
NNN ANVVI
的基座或地梁上，臂架上端用绳索连接在杆顶部，杆下部铰接于基座，
77/2111.
3.6.1.1 杆顶部用缆绳（或拉杆）连接于起重
机后方地锚，臂架受两侧牵引绳牵引可左右摆动，受变幅牵引绳牵引可进行俯仰。
人字架杆起重机 shearleg derrick crane
臂架根部铰接在基座上，臂架上端用绳索连接在榄杆顶部，榄杆底部铰接于基座，杆顶部用缆绳（或拉
3.6.1.2 杆)连接于起重机后方地锚，臂架受变
幅牵引绳牵引可进行俯仰。
单立柱杆起重机 mono-mast derrick crane
无专门臂架，杆底端铰接或固接于基座，杆顶部用缆绳（或撑杆）从一个或几个方向上连接于地锚，负载通过榄杆顶滑轮或钢丝绳缠绕系统进行升降。
3.6.1.3 GB/T 6974.4—2016
悬臂式稳杆起重机 suspensory derrick crane
以建筑物的外部竖向构件做枪杆，臂架根部铰接于安装在竖向构件的基座上，臂架上端用绳索连接于竖向构件的合适位置以控制臂架的俯仰，臂架连同负载在两侧牵引绳的作用下可左右摆动。
3.6.1.4
缆绳式榄杆起重机 derrick crane
guy-
臂架根部铰接于榄杆下端，绳索连接臂架上端和榄杆上端并控制臂架的俯仰；榄杆根部铰接于基座，榄杆顶
I
3.6.1.5 部用绳索从几个方向上牵引连接于地
锚使之保持竖直，榄杆底部在回转机构的驱动下使臂架能在一定角度或 360°范围内转动。
斜撑式杆起重机 rigid-braced derrick crane
斜撑
两个或两个以上斜撑对榄杆上端进行支撑使榄杆保持竖直，地梁和系梁用来连接杆基座和斜撑底端，当
3.6.1.6 榄杆、斜撑的基座自身能满足施加的
载荷时也可不配置地梁和系梁。
地架
移动式杆起重机 traveling derrick crane
具有运行底架的榄杆起重机。
3.6.2
