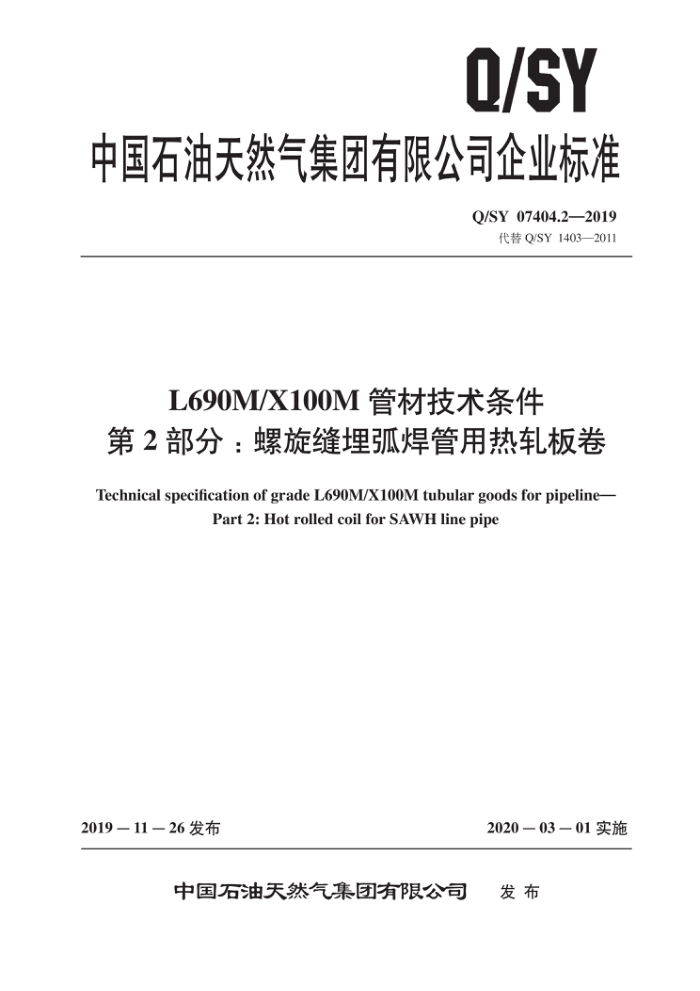

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 07404.2—2019
代替Q/SY 1403—2011
L690M/X100M管材技术条件
第2部分：螺旋缝埋弧焊管用热轧板卷
Technical specification of grade L690M/X100M tubular goods for pipeline-
Part 2: Hot rolled coil for SAWH line pipe
2020－03—01实施
2019－11－26 发布
中国石油天然气集团有限公司 发布 Q/SY 07404.2—2019
目 次
前言· 范围 2 规范性引用文件 3 术语和定义购方应提供的信息
IⅢI
4
5 总则
制造工艺及材料 6.1 生产工艺及其确认 6.2 材料 6.3 交货状态 6.4 表面清洁状态 6.5 首批检验和首批出证试验 6.6 板卷生产过程控制试验化学成分 7.1 化学成分 7.2 碳当量 7.3 波动范围 7.4 熔炼分析 7.5 产品分析力学性能
6
7
8
8.1 拉伸性能 8.2 弯曲试验 8.3 断裂韧性 8.4 硬度
6
9尺寸、重量、长度和允许偏差
9.1 厚度允许偏差 9.2 宽度允许偏差 9.3 内径允许偏差 Q/SY 07404.2—2019
9.4 不平度 9.5 镰刀弯及塔形
9.6 外形 9.7 尺寸测量 9.8 重量 10 工艺质量和缺陷修整 10.1 表面缺陷 10.2 缺欠深度和影响面积 10.3 缺欠深度和影响面积的限度 10.4 修整及工艺 10.5 板边缺陷 10.6 分层 11 检验和试验
g
8
X
:10 10
10
10
10
11.1 化学成分分析 11.2力学性能试验 11.3购方检验 11.4无损检测 11.5检验与试验要求
10
12
12
12
12 标志
13
12.1 标志要求 12.2 标志位置
13
【
13 涂层和保护层· 14 质量证明书 15 储运
: 13
:13
14
15.1 搬运 15.2 　存放 15.3 装运
14
14
:14 15
附录A（规范性附录） 首批检验和首批出证试验附录B（规范性附录） 板卷生产过程控制试验附录C（规范性附录） 制造工艺规范（MPS）附录D（规范性附录） 标志的说明
18 20
21
II Q/SY 07404.2—2019
前言
Q/SY07404《L690M/X100M管材技术条件》分为以下4个部分：
第1部分：螺旋缝埋弧焊管 ；一第2部分：螺旋缝埋弧焊管用热轧板卷；
第3部分：直缝埋弧焊管； -第4部分：直缝埋弧焊管用热轧钢板。
本部分为Q/SY07404的第2部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本部分代替Q/SY1403一2011《X100钢级螺旋缝埋弧焊管用热轧板卷技术条件》，与Q/SY
1403一2011相比，除编辑性修改外，主要技术内容变化如下：
-修改了标准名称； -增加了化学成分目标值波动范围的要求（见表5）； -增加了部分化学成分产品分析的要求（见表6）；修改了板卷无损探伤纵侧边不允许存在分层缺陷的范围（见10.6，Q/SY1403一2011的8.6）；一增加了板卷夏比冲击功修改为冲击功平均值应至少比相应钢管的夏比吸收能量平均值要求高 30J；板卷试验温度为：钢管试验温度减10℃的规定（见8.3.1，表9）； -修改了板卷镰刀弯的最大规定（见9.5，Q/SY1403一2011的7.5）；修改了对晶粒度、夹杂物、带状组织的检验频率（见表10，Q/SY1403一2011的表6）； -对首批检验和首批出证试验，增加了金相检验项目（见 A.2.2）；对首批出证试验和生产过程控制试验，纵向拉伸试验增加了补充要求：屈服和抗拉强度不低于横向规定值下限的 95%（见附录 A 和附录B）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国石油天然气集团有限公司标准化委员会石油石化设备与材料专业标准化技术委员会
提出并归口。
本部分起草单位：石油管工程技术研究院、西部管道分公司、渤海石油装备公司、宝鸡石油钢管公司。
本部分主要起草人：杨坤、李为卫、池强、朱丽霞、徐婷、熊庆人、杨明、尚臣、王旭、杨忠文。
III Q/SY 07404.2—2019
3.1
制造商manufacturer 按合同提供板卷的制造商并包括它的设备。
3.2
购方purchaser 业主或业主的代理人、检查人员及其他被授权的代表。
3.3
校准calibration 将仪器调整至一已知的基础基准，通常可向国家标准技术机构或相当机构溯源。
3.4
熔炼批heat -次熔炼工艺一次循环所生产的金属。
3.5
熔炼分析 heat analysis 由金属生产方报告的代表一熔炼批钢的化学成分分析。
购方应提供的信息
4
经购方与板卷制造商协商，购方应提供表1规定的部分或全部信息。
5总则
5.1板卷的具体宽度尺寸应由制管厂和板卷制造商协商确定。 5.2板卷正式生产前应按附录A的要求进行首批检验和首批出证试验。首批检验合格后，方可进行正式生产。对于订货数量较少的合同，经购方同意，可不进行首批检验和首批出证试验。 5.3所有级别输气管道、2级及以上输油管道用板卷应按附录B的要求进行生产过程控制试验 5.4 管道级别的划分见表2。
表1购方应提供的信息
序号 1 2 3 4 5 6 7 8 9 10
项目工程名称环境条件地区类别输送介质及参数最低设计温度设计压力钢管管径管道级别
参考章条号
/ / 1 / / / / 5.4 第1章 5.1
钢级板卷规格尺寸
2
