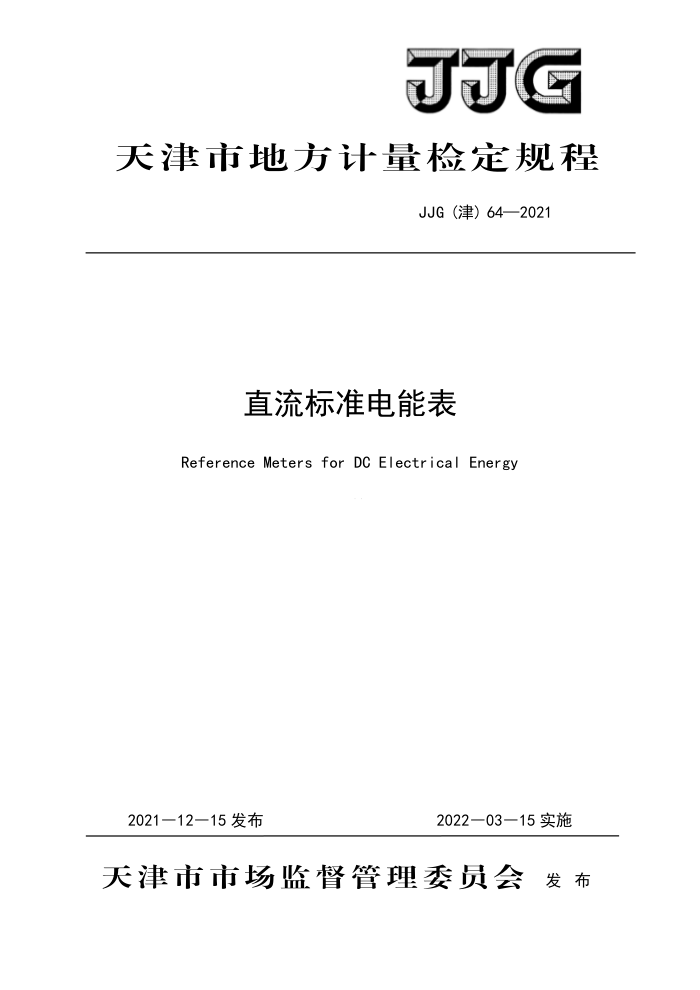

G
天津市地方计量检定规程
JJG（津）64—2021
直流标准电能表
Reference Meters for DC Electrical Energy
2021—12—15发布
2022—03—15实施
天津市市场监督管理委员会发布 JJG（津）64—2021
直流标准电能表
JJG(津）64-2021
VerificationRegulation of Reference
Meters for DC Electrical Energy
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
国网天津市电力公司营销服务中心
本规程委托天津市计量监督检测科学研究院负责解释 JJG（津）64—2021
本规程主要起草人：
董娜 （天津市计量监督检测科学研究院）李磊 （国网天津市电力公司营销服务中心）杨光 （国网天津市电力公司营销服务中心）
参加起草人：
刘伟东 （国网天津市电力公司营销服务中心）刘艳 （天津市计量监督检测科学研究院）张涛 （天津市计量监督检测科学研究院）高坤 （天津市计量监督检测科学研究院） JJG（津）64—2021
目 录
引言 1 范围· 2引用文件 3术语和计量单位 3.1纹波 3.2纹波系数·· 4 概述· 5计量性能要求· 5. 1 电压测量误差· 5.2电流测量误差. 5.3 电能基本误差 5.4输入、输出与显示 5.5 控制· 5.6 起动和停止 5.7测量的重复性 6通用技术要求 6.1外观 6.2绝缘电阻和工频耐压要求 7计量器具控制· 7.1首次检定和后续检定 7.2 检定直流标准电能表时应具备的参比条件： 7.3确定直流标准电能表电能测量基本误差的检定装置· 7. 4 直流标准电能表检定项目 7.5 检定方法 7.6 检定结果的处理 7.7 检定周期· 附录A检定记录内页格式· 附录B 检定证书/检定结果通知书内页格式（第2页）附录C检定证书/检定结果通知书检定结果页式样（第3页）
(H）（1） (1) (1) (1）（1） 1）（1） ·(1) (2) (2) (3) (4) (4) (4) (5) (5) ·（5) (5) (5) ·(5) (6) -(6) （7) (11) -(12) (13) (15) (16)
..
I JJG（津）64—2021
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》编制。 本规程参照JJG842-2017《电子式直流电能表检定规程》、JJG1085-2013《标准电
能表》、GB/T33708-2017《静止式直流电能表》等国家规程和标准制定。 本规程为首次发布。
II JJG（津）64—2021
直流标准电能表检定规程
1范围
本规程适用于直流标准电能表首次检定、后续检定。 2 引用文件
本规程引用下列文件： JJG842-2017电子式电能表检定规程 JJG1085-2013标准电能表 GB/T33708-2017静止式直流电能表凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1纹波ripplewave
在直流电压或电流中，叠加在直流上的交流分量。 注：纹波的大小通常采用有效值或峰值来表示，本规程采用有效值表示。
3.2纹波系数ripplecoefficient
输出纹波电压（电流）交流分量的有效值与输出直流电压（电流）之比，通常采用百分比（%）表示。 4概述
直流标准电能表是一种测量直流电能量的仪表。通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。直流标准电能表一般由电压输入模块、电流输入模块、乘法器模块、数字信号处理单元、误差处理模块以及显示模块组成。
直流标准电能表可独立使用，也可作为直流电能表检定装置的主标准器使用。直流标准电能表的电流输入方式可以是电流直接输入，也可以是电压小信号输入，或者是两者都兼备。 5计量性能要求 5.1电压测量误差
电压测量误差是指在参比条件下，直流标准电能表输入电压的测量误差，由试验确定并用相对误差表示。各等级直流标准电能表的电压测量误差应不超过表1的规定。
1 JJG（津）64—2021
表1 电压测量的最大允许误差
直流标准电能表的准确度等级 0.05级
0.02级
0.1级
0.2级
输入电压范围
允许误差限（%） ±0.02
Lin～Laux
±0. 01
±0. 05
±0. 1
注： Lin -直流标准电能表能满足相应准确度等级的可测量最小电压；Uax 直流标准电能表能满足相应准确度等级的可测量最大电压；两者均由直流标准电能表生产厂家确定。 5.2电流测量误差
电流测量误差是指在参比条件下，直流标准电能表输入电流的测量误差，由试验确定并用相对误差表示。 各等级直流标准电能表的电流测量误差应不超过表2的规定
当直流标准电能表兼具电流直接接入式、电压输入型电流间接接入式时， 需分别对这两个测试端进行测量
电流测量的最大允许误差
表
直流标准电能表的准确度等级
输入电流范围
0.1 级
0.2级
0.05级
0.02
允许误差限（%)
nin～I
± 0. 05
± 0. 1
10.01
0.03
注： atn 直流标准电能表能满足相应准确度等级的可测量最小电流；Iaur 直流标 准电能表能满足相应准确度等级的可测量最大电流： 两者均由直流标准电能表生产厂家确定。 5.3电能基本误差 5.3.1 电能基本误差以相对误差的百 分新表示 在参比条件下，直流标准电能表的基本误差极限值（简称基本误差限）不得超过表3和表4的规定。
2 JJG（津）64—2021 表3参比电压下的基本误差限
直流标准电能表准确度等级 0.05级
0.02级
0.1级
0.2级
负载电流
基本误差限（%）
±0. 02
Inin～ Iuax
±0. 05
±0. 1
± 0. 2
表4基本电流①下的基本误差限
直流标准电能表准确度等级 0.05级
0.02级
0.2级
0.1级
电压变化范围
基本误差限（%） ± 0. 05
±0. 1
±0. 2
Uain~Ulax
±0.02
注：①基本电流，即确定直流标准电能表有关特性的电流值，用I表示。 5.3.21 在检定周期内直流标准电能表基本误差改变量的绝对值不得超过基本误差限的绝对值。
5.3.3直流标准电能表在24h内的基本误差改变量的绝对值不得超过基本误差限绝对值的1/5。
5.3.4 从预热时间结束算起，直流标准电能表连续工作8h，基本误差不得超过基本误差限，且基本误差改变量的绝对值不得超过表5的规定。
表5直流标准电能表连续工作8h的允许基本误差改变
0.02级 0.006
0.05级 0.015
0.1级 0. 03
0.2级 0. 06
被检表准确度等级
允许基本误差改变量的绝对值（%） 5.4输入、输出与显示
5.4.1直流标准电能表应有脉冲输入或输出，可有电能值或脉冲数的显示。脉冲均应为 -定幅值的矩形波并应给出脉冲输出的脉冲常数C(imp/kWh）。如果有显示，要使显示与脉冲输出所代表的电能值一致。
