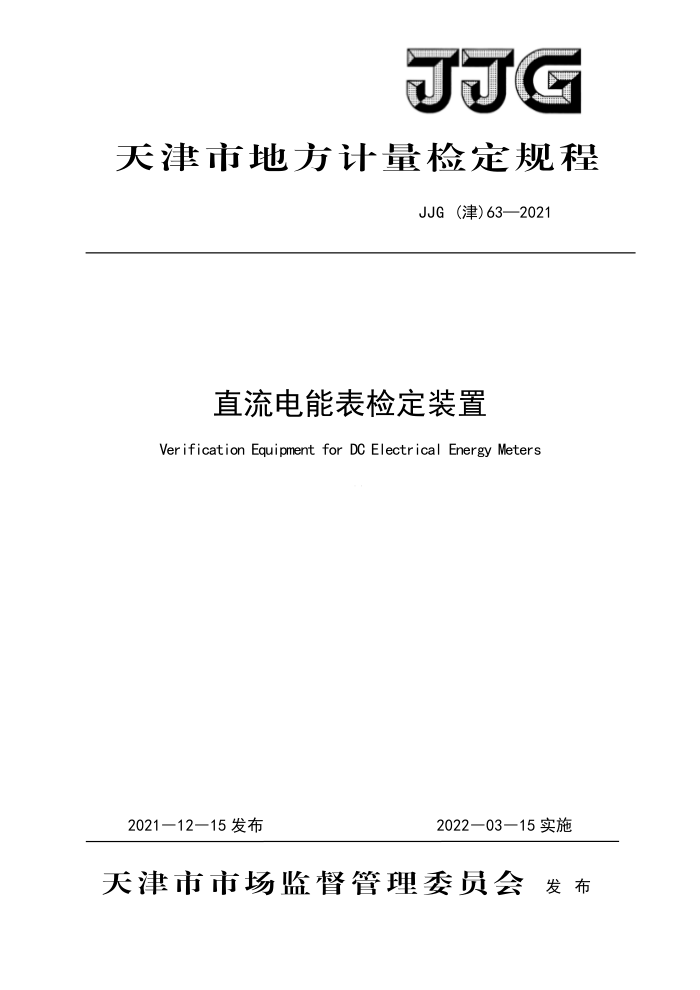

天津市地方计量检定规程
JJG(津) 63—2021
直流电能表检定装置
Verification Equipment for DC Electrical Energy Meters
2021一12—15发布
2022一03一15实施
天津市市场监督管理委员会发布 JJG（津）63—2021
直流电能表检定装置
JJG(津）63-2021
Verification Regulation of Verification
Equipment for DC Electrical Energy Meters
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
国网天津市电力公司营销服务中心
参加起草单位： 国网天津市电力公司
本规程委托天津市计量监督检测科学研究院负责解释 JJG（津）63—2021
本规程主要起草人：
张一萌 （天津市计量监督监测科学研究院）李磊 （国网天津市电力公司营销服务中心）梁彬 （国网天津市电力公司营销服务中心）
参加起草人：
何海航何泽昊刘洋洋张卫欣 （国网天津市电力公司营销服务中心）
（国网天津市电力公司）
（国网天津市电力公司）
（国网天津市电力公司营销服务中心） JJG（津）63—2021
目 录
引言 1
(H) (1）
范围· 2 引用文件· 3术语和计量单位· 3.1纹波· 3.2纹波系数 3.3控制量限·· 4概述…· 5计量性能要求· 5. 1 电能最大允许误差 5.2 装置的测量重复性· 5.3 标准器 5.4 电能值的输出与显示 5.5 监视示值的误差与显示· 5.6 装置输出· 5. 7 多路输出的一致性· 5.8 负载影响·· 5.9 稳定性变差…. 6 通用技术要求· 6. 1 外观 6.2 装置结构·· 6.3 装置的输出端子与误差显示 6.4 装置的绝缘· 6.5热稳定性· 7计量器具控制 7. 1 首次检定、后续检定和使用中的检查· 7.2 检定条件.· 7.3 检定项目 7. 4 检定方法 7. 5 检定结果的处理· 7.6检定周期· 附录A检定记录内页格式附录 B 检定证书/检定结果通知书内页格式（第2页）附录 C 检定证书/检定结果通知书检定结果页式样（第3页）
1） 1
1）
(2) （2） -（3） (3) （3) (4) （4）（4） (5) （5） (5) (5) (5) -(6) ·(6) (6) (6) (6) (7) (12) .(13) .(14) *..(18) .*(19)
**
I JJG（津）63—2021
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》编制。 本规程参照JJF1779-2019《电子式直流电能表型式评价大纲》制定，规定了直流电
能表检定装置的主要技术要求、检定项目及检定方法
本规程为首次发布。
II JJG（津）63—2021
直流电能表检定装置检定规程
1范围
本规程适用于直流电能表检定装置（以下简称装置）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG842一2017电子式直流电能表 JJF1779-2019电子式直流电能表型式评价大纲凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1纹波ripplewave
在直流电压或电流中，叠加在直流上的交流分量。 注：纹波的大小通常采用有效值或峰值来表示，本规程采用有效值表示。
3.2纹波系数ripplecoefficient
输出纹波电压（电流）交流分量的有效值与输出直流电压（电流）之比，通常采用百分比（%）表示。 3.3控制量限controllimit
一般指经常使用，较能代表装置计量性能、通常作为制造商和用户对计量性能进
行调整和长期考核的主要参考量限。 4概述
装置用于直流电能表的检定，是向被检电能表提供电能并能测量此电能的器具的组合。通常，装置由电能测量标准器（标准电能表、功率表、电能变换器）或电能测量电路、量限扩展电路、电参量监视电路（或仪表），辅助测量电路和通讯接口、以及电能输出电路组成。
装置的电流输出方式包括：电流直接输出方式、小信号电压输出方式。
5计量性能要求 5.1电能最大允许误差 5.1.1电能最大允许误差是指装置在参比条件下对电能的测量误差，由试验确定并用相对误差表示。 5.1.2装置的准确度等级按电能测量的准确度等级划分。当装置电流输出方式兼具电
1 JJG（津）63—2021
流直接输出式、小信号电压输出式时，应分别标示准确度等级。 5.1.3采用电流直接输出方式的各等级装置的电能基本误差不应超过表1的规定；采用小信号电压输出方式的各等级装置的电能基本误差不应超过表2的规定。
表1装置（电流直接输出方式）的最大允许误差（%）
装置的准确度等级
0.02级 0.05级 0.1级 0.2级
输出电压范围
输出电流范围
允许误差限（%）
~Ian
±0.02 ± 0.05 ±0. 1
±0. 2
Uhin ~ Lax
表2 装置（小信号电压输出方式）的最大允许误差 (%)
装置的准确度等级
级
输出电压范围
0.2级
允许误差限 ±0. 05 ±0. 1
5mV 4V ≤U<5mV
±0. 2 ±0. 2
0.02 ±0.04 ± 0. 08 ±0.
Uhin 一
5.2 装置的测量重复性
测量重复性用实验标准差表征，由试验确定的实验标准差不应超过表3规定。
表3装置允许的实验标准差限
装置的准确度等级实验标准差限
0. 1 1级 0. 01%
0.2级 0. 02%
0.02
0.05红
0. 002%
0.005%
5.3标准器 5.3.1标准表
装置配套使用的标准电能（功率） 表可集成于装置内部（不能单独使用），亦可采用单独的标准表，但应固定使用。其准确度等级不应低于表4规定。
表4装置配套使用的标准电能（功率）表的准确度等级
装置准确度等级
0.02级 0.02级
0.05级 0.05级
0.1级 0.1级
0.2级 0.2级
直流标准电能表准确度等级
注：采用瓦秒法时使用的标准表比表中规定高一个等级。 5.3.2标准测时器
瓦秒法装置使用的标准测时器的计时误差不应超过表5规定。
2 JJG（津）63—2021
表5标准测时器允许的相对误差
装置的准确度等级
0.02级 ±0.001
0.05级 ±0.002
0.1级 ±0.005
0.2级 ±0.01
标准测时器允许的相对误差(%) 5.4电能值的输出与显示 5.4.1装置应能输出与电能值成正比、有一定幅值的矩形脉冲，或有电能值显示。显示的电能值与输出脉冲所代表的电能值应一致。 5.4.2装置应有采用脉冲控制的启动和停止功能，以启动和停止电能累计。
5.4.3测量周期为10s时，电能值的分辨力与电能值之比应不超过装置对应误差限的 1/10。
5.5监视示值的误差与显示
装置配置的监视仪表（含内置仪表或虚拟仪表）应与装置的测量范围相适应，在实际工作状态下，监视示值（以及不能直接显示的默认值）与装置输出实际值之间的误差应不超过表6的规定，启动电流和启动功率的监视示值误差不超过5%。各监视示值的分辨力应不超过其对应误差限的1/5。潜动试验时，电流回路的实际输出电流应为零。
表6监视示值的误差限
0.02级 ± 0. 2% ±0. 2% ±0. 2%
0.05级 ±0. 2% ± 0. 5% ± 0. 5%
0.1级 ±0. 2% ±0. 5% ±0. 5%
0.2级 ± 0.5% ± 1. 0% ± 0.5%
装置准确度等级电压(相对误差) 电流(相对误差) 功率(相对误差)
5.6装置输出 5.6.1功能
装置应能进行JJG842-2017中规定的潜动、起动、仪表常数试验。 5.6.2调节范围
装置输出应有适当的调节范围，在规定的输出负载范围内，电压、电流能平稳连
续地从0调节到120%的工作量限额定值。 5.6.3调节细度
调定电压、电流的不连续量与工作量限上限值之比的百分数应不超过装置等级值的1/5。 5.6.4纹波系数
3
