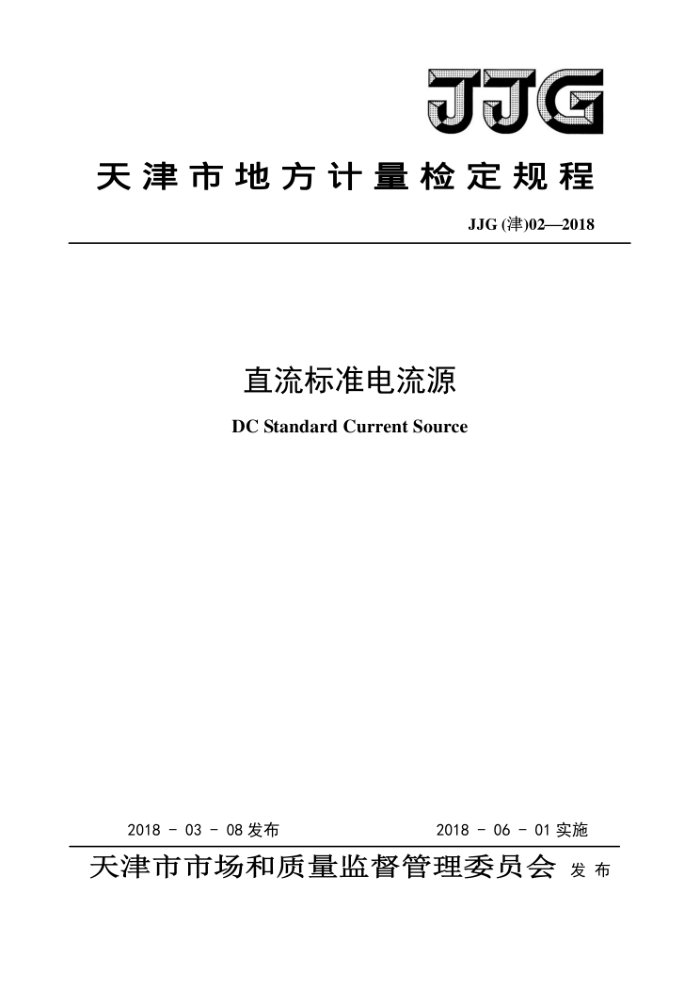

天津市地方计量检定规程
JJG(津)022018
直流标准电流源 DC Standard Current Source
2018-03-08发布
2018－06－01实施
天津市市场和质量监督管理委员会发布 JJG（）02—2018
直流标准电流源检定规程
Verification Rogulation of
Dc standard Currert Souroe
本规程经天津市市场和质量监督委员会于2018年03月08日批准。并于
2018年06月01日起实施。
归口单位：天津市计量监督检测科学研究院起草单位：天津市计量监督检测科学研究院
本规程由天津市计量监督检测科学研究院负责解释 JJG(津）02—018
本规程主要起草人：
孙冰 （天津市计量监督检测科学研究院）蔡姝 （天津市计量监督检测科学研究院）赵新明 （天津市计量监督检测科学研究院）
参加起草人：
姬更新 （天津市计量监督检测科学研究院） JJG（津）02—2018
目 髪录
引言 1 范围 2 引用文件 3 概述 4 计量性能要求 4.1 基本误差 4.2 短期稳定度 4.3 纹波含量 4.4 线性误差 5 通用技术要求 5.1 外观 5.2 工作正常性 6 计量器具控制. 6.1 检定条件， 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期附录A 标准电流源允许误差表达公式附录B 直流标准电流源检定原始记录参考格式附录C 检定证书/检定结果通知书内页格式第2页附录D 检定证书/检定结果通知书检定结果内页格式第3页
(II) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (7) (7) (8) (9) (11) (12) JG（洋）02—2018
引言
本规程依据国家计量技术规范JTF1002一2010《国家计量检定规程编写规则》制定。 本规程是以国家标准GB/T13978—2008《数字多用表》、JJG445-1986《直流标准电压
源》为基础编写。
Ⅱ JJG（津）02—2018
直流标准电流源检定规程
1 范围
本规程适用于直流电流范围为10μA~100A的直流标准电流源（直流标准电流发生器）以及多功能标准源和压力、温度校验仪的直流电流输出功能的首次检定、后续检定和使用中检查。
引用文件本规程引用了下列文件： JJG445一1986《直流标准电压源》 GB/T13978一2008《数字多用表》 凡是注日期的引用文件，仅注日期的版本适用于该规程。
2
3 概述
直流标准电流源是在直流电压源的基础上经电压/电流转换器，将基准电压转化为电
流的仪器。
4计量性能要求
4.1基本误差
表1直流标准电流源准确度等级
标准电流源准确度等级 0.005级 0.01级 0.02级 0.05级标准电流源误差限
0.1级 ±0.1%
0.2级 ±0.2%
±0.005% ±0.01% ±0.02% ±0.05%
4.2短期稳定度
应优于标准电流源误差限的1/5。 4.3纹波含量
应不大于标准电流源误差限的1/5。 4.4线性误差
应不大于标准电流源误差限的1/2。
5 通用技术要求
3 JJG（津）02—2018
5.1外观 5.1.1 外形结构完好，应有输出示值显示机构、输出端、接地端、电源端。 5.1.2标志清晰、齐全。应有制造厂、仪器编号、型号及仪器供电电源电压、频率等记。 5.2工作正常性 5.2.1通电后，仪器的量程档位、显示屏、调节机构能正常工作。 5.2.2 输出电流应能调至满度值的120%。 5.3绝缘电阻
直流标准电流源的电源输入端对机壳之间，施加500V直流电压测得的绝缘电阻不应低于20M2。 5.4介电强度试验
输出线路与参考实验“地”之间应能耐受频率为50Hz历时1min的交流电压，试验中不能出现击穿或飞弧现象。
计量器具控制
6
计量器具控制包括：首次检定、后续检定和使用中的检查。 6.1检定条件 6.1.1 确定计量性能时应满足的环境参比条件及其允许偏差不超过表2规定。
标准电流源在预热1小时后，才能开始确定计量性能的工作。
表2参比条件及其允许偏差
直流标准电流源
被检标准源准确度等级影响量
0.005级0.01级0.02级0.05级0.1级0.2级
参比量 20 60 220V 50Hz ± 1% ± 1% ± 1% ±1% ±1% ± 1%
允许偏差
±2 ±2 ±2 ±2 ±5 ±5 ±15 ±15 ±15 ±15 ±15 ±15 ±10% ±10% ±10% ±10% ±10% ±10%
环境温度/℃ 环境湿度/%RH 供电电压供电频率
6.1.2检定装置
使用直流数字电压表和标准电阻对标准电流源进行检定，必要时可使用直流电位差计替代数字电压表。检定装置准确度等级满足表3的规定，
表3检定直流标准电流源时使用标准设备及配套设备的要求
被检标准源准确度等 0.005级 0.01级 0.02级 0.05级 0.1级 0.2级
级数字电压表或电位差计在测量满度 ±0.0005 ±0.001 ±0.002 ±0.005 ±0.01 值时的误差/%
±0. 02
4 UG(律） 02—2018
表3（缤）数字电压表输入阻
≥2G0
≥1G0
≥100M
抗数字电压表的零电流在测量回路产生的压降引起的误差
±0.0005 ±0.001 ±0.0002 ±0.005 ±0.01 ±0.02
/%
标准电阻准确度等
0.001级 0.002级 0.002级 0.005级 0.01级 0.01级
级
标准电阻的功率 回路电流不大于30A， 电阻的额定功率不小于1弄： 回路电流大于30A， 电阻
的额定功率不小于10W。 额定电压大于500V，准确度等级10级以上。 输出电压为2kV，准确度等级5.0级以上。
缘电阻耐压测试仪
6.2 检定项目
表4检定项目一览表
检定项目外观工作正常性基本误差短期稳定度纹波含量线性误差绝缘电阻介电强度
首次检定
后续检定
使用中检查
+ + +
+
y.
+ + + + → + +
+ +
注：符号“车”表示需要检定，符号“_”表示不需检定。
6.3检定方法 6.3.1外观检查
a）外形结构完整 b）正确使用、安全警告和唯一性标记清晰齐全。
6.3.2工作正常性
标准电流源显示机构，量程档位工作正常，调节机构能将电流调至满度值的120%。 6.3.2基本误差
a）用数字电压表法检定直流标准电流源按图1接线。数字电压表注意选择合适的量程：标准电阻选择合适的阻值，既不超过其额定电流，也不使标准电阻上的电压低于10mV。 标准源按说明书进行预热预调后，调节输出电流顺序指示在选定的测量点上，并记录数字电压表的示值。 JC
