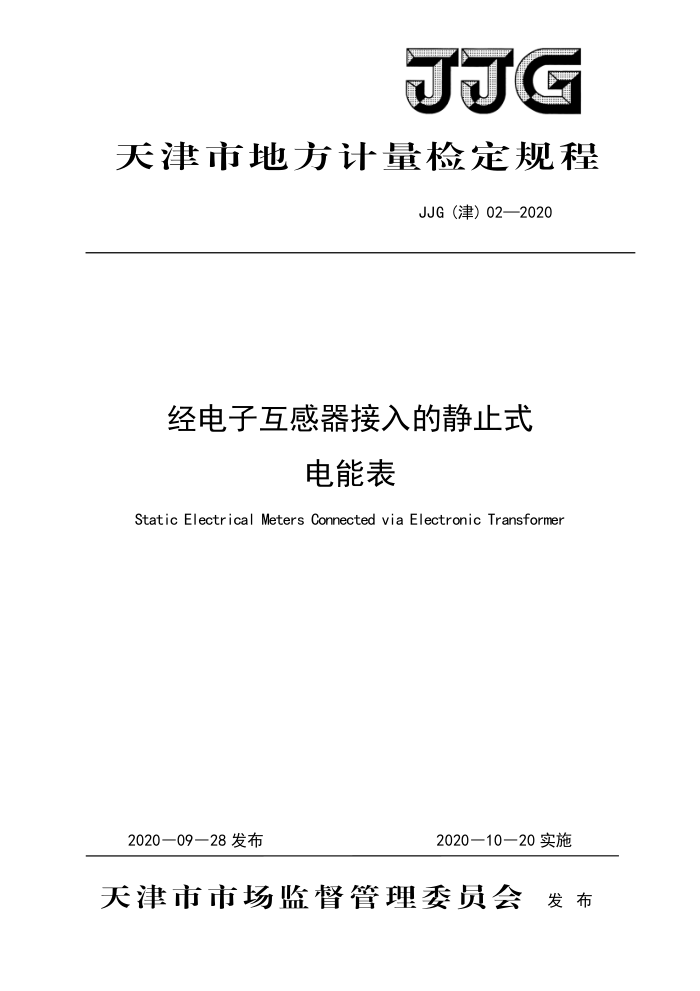

JJG
天津市地方计量检定规程
JJG（津）02—2020
经电子互感器接入的静止式
电能表
Static Electrical Meters Connected via Electronic Transformer
2020—10—20实施
2020—09一28发布
天津市市场监督管理委员会发布 JJG（津）02—2020
经电子互感器接入的静止式
JJG（津）02-2020
电能表
StaticElectricalMetersConnected
via Electronic Transformer
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 国网天津市电力公司城南供电分公司
本规程委托天津市计量监督检测科学研究院负责解释 JJG(津) 02—2020
本规程主要起草人：
张一萌 （天津市计量监督检测科学研究院）郭景涛 （天津市计量监督检测科学研究院）刘宇 （天津市计量监督检测科学研究院）
参加起草人：
张氵 涛 （天津市计量监督检测科学研究院）董娜 (天津市计量监督检测科学研究院）王 鹏 （国网天津市电力公司城南供电分公司）王 楠 (天津市计量监督检测科学研究院) 李 征 （天津市计量监督检测科学研究院） JJG（津）02—2020
目 录
1 范围 2 规范性引用文件 3 概述 A
1
(1)
.(1) (2) (3) .(4) (14) (15) ...(17) ·(22) (23)
计量性能要求· 5 通用技术要求
计量器具控制附录A 铭牌标注说明附录B 检定接线图附录C 检定原始记录格式·.· 附录D 检定证书/检定结果通知书内页信格式（第2页）附录E 检定证书/检定结果通知书检定结果页式样 JJG（津）02—2020
引言
本规程依据国家计量技术规范JJF1002一2010《国家计量检定规程编写规则》制
定。
本规程参照GB/T17215.304《交流电测量设备特殊要求第4部分：经电子互感器接入的静止式电能表》规定的要求，以JJG596-2012《电子式交流电能表》和JJG 597-2005《交流电能表检定装置》为基础制定。
本规程为首次制订的经电子互感器接入的静止式电能表的天津市地方检定规程。
II JJG（津）02-2020
经电子互感器接入的静止式电能表检定规程
1范围
本规程适用于安装在参比频率为50Hz或60Hz电网中测量交流电能的、小（信号）模拟量输入的经电子互感器接入的静止式电能表（以下简称电能表）的首次检定、后续检定。
本规程不适用于机电式（感应系）交流电能表、标准电能表、数字电能表（被测电压、 电流为数字量的电能表)的检定及电能表的现场检验
2 规范性引用文件
本规程引用了 下列文件 JJG 596-2012 电子 式交流电能表 JJG597-2005交流电能表检定装置 GB/T 17215.352-2009 交流电测量设备 特殊要求 第52部分：符号 GB/T 2 20840.7-2007 威器 第7部分： 电子式电压互感器 GB/T 20840.8-2007 互感器 第8部分： 电子式电流互感器 GB/T 17215.304交流电测量设 寺殊要求 第4部分：经电子互感器接入的静止式
1 t
务
电能表
凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本规程。
3概述
用电子器件组成测量电路的交流电能表称为电子式交流电能表，其电流和电压作用于固态（电子）元件上，在一定时间内与产生的电能成正比。因为它不同于机电式（感应系）交流电能表具有转动元件，所以又称为静止式交流电能表。采样电流信号为小（信号）模拟量电压U，采样电压信号为小（信号）模拟量电压U的静止式交流电能表称为经电子互感器接入的静止式电能表。
1 JJG（津）02-2020
单片机（微处理器）
UuA 电压采样
乘法器
P/F
计数显示
法 换 变 频 分器 器 器 输出
加
UA 电流采样
+ 直流稳压电源
4
图1经电子互感器接入的三相静止式电能表的原理结构框图
图1中Uu4一采样电压为小（信号）模拟量电压信号：U4一采样电流为小（信号）模拟量电压信号。
经电子互感器接入的三相静止式电能表的原理结构框图如图1所示。 对经电子互感器接入的三相静止式电能表，其各相的电压、电流采样电路及其乘法
器是相同的，因此图1仅显示了A相的采样原理结构，B相、C相采样原理结构等同于A 相。
4计量性能要求
4.1基本误差
电能表的基本误差用相对误差表示。在6.2.1规定的参比条件下，有功和无功电能表的基本误差限应满足表1和表2的规定。
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测
量。
表1， 单相电能表与平衡负载时三相电能表的基本误差限
准确度等级
类别
经互感器接入负载电流的电压U， 0.01U.≤U<0.05U. 0.02Ul.,≤U/<0.05 Ul. n 0.05U,≤U≤U,x 0.02U,≤U<0.1U.
0.2s3 0.5s 1
功率因数
2
3
基本误差限/%
有功电能表
±0.4 ±1.0
1 1 1
±1.5 ±2.5
±0.5 ±0.5 ±1.0 ±2.0
cos@
0.5L ±0.5 ±1.0 0.8C ±0.6 ±1.1
2 JJG（津）02-2020
0.5L 0.8C 0.5L ±0.3 ±0.6 ±1.0 ±2.0 0.8C ±0.3 ±0.6 ±1.0 0.25L ±0.5 ±1.0 ±3.5 0.5C ±0.5 ±1.0 ±2.5
±1.5 ±2.5 ±1.5 1
0.05U.≤U<0.1U.
0.1 Ur. ≤U,≤U. a 当用户特殊要求时 0.1Ur.,≤U≤U. 0.02U,≤U<0.05U. 0.05Us.n≤U≤Imax 0.05Ul,≤U<0.1Ur. 0.1U,≤U≤U,a 0.1U.≤U≤U.m
一
±2.5 ±4.0 ±2.0 ±3.0 ±2.5 ±4.0 ±2.0 ±3.0 ±2.5 ±4.0
1 1 0.5 0.5
无功电能表
一
sin (L 或 C)
/
/
0.25
@ Ui.sar一最大电流的电压； U.，一经电流互感器接入的电能表额定电流线路的电压，其值与电子式电流互
感器次级额定电压相同，经电子式电流互感器接入的电能表最大电流线路的电压U.与互感器次级额定扩展电压（1.2Uj.n1.5U.或2U.）相同。 角β是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载。
②) ③ 对0.2S级、0.5S级表只适用于经电子互感器接入的有功电能表。
④ 经电子互感器接入的宽负载电能表（Ux≥4U.b）［如3×1.5（6)]，其计量性能仍按Ib确定。
不平衡负载“时三相电能表的基本误差限
每组元件功率因数 cosO (sin 0)
经电子互感器接
无功电能表准确
有功电能表准确度等级
度等级 2
入的电能表负载电流线路的电压
0.2S 0.5S
2
1
3
Ur
基本误差限/%
±0.3 ±0.6 ±2.0 ±3.0 ±0.4 ±1.0 ±2.0 ±3.0
0.05U. ,≤U/≤UI, sx 0.1 U. ≤U≤U. a 0.05U..≤U≤Ul.sx 1(L或C) 0.1U.≤U≤U.a 0.5 (L或C)
1 0.5L
±3.0 ±4.0 ±3.0 ±4.0
不平衡负载与平衡负载时的误差之差不超过/% ±0.4 ±1.0 ±1.5 ±2.5 ±2.5 ±3.5
Ui. n ? 不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电流，
1
其余各相电流线路无电流。 ② ②角是指加在同一组驱动元件的相（线）电压与电流间的相位差
4.2潜动
电流线路无小（信号）模拟量电压，电压线路施加115%的参比电压，电能表的测试
输出在规定的时限内不应产生多于一个脉冲。 4.3起动
3
