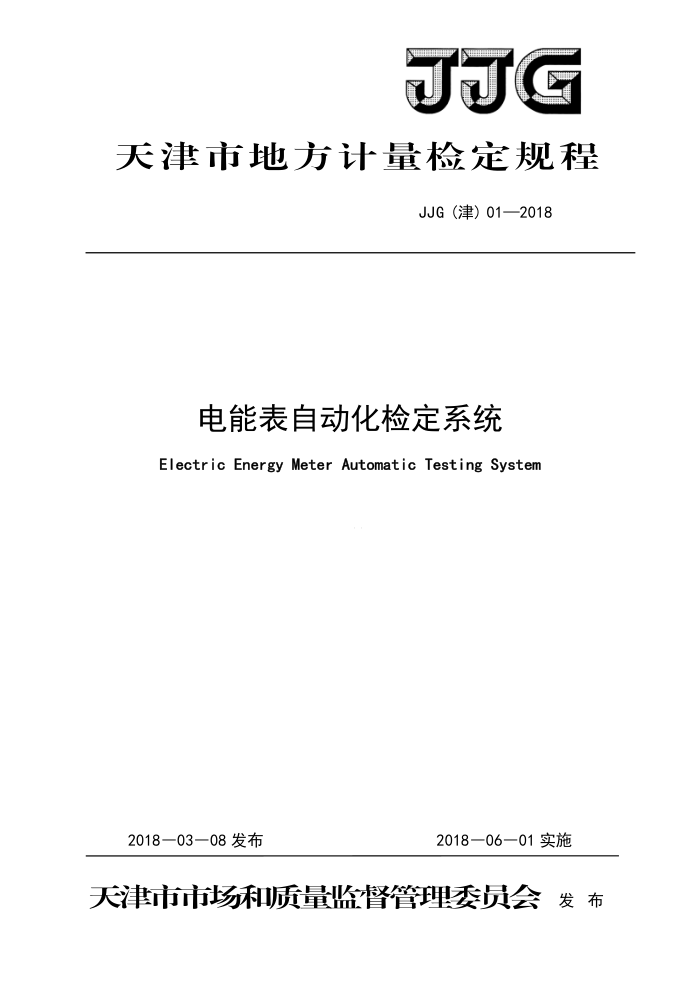

JJG
天津市地方计量检定规程
JJG（津）01—2018
电能表自动化检定系统 Electric Energy Meter Automatic Testing System
2018—06—01实施
2018—03—08发布
天津市市场和质量监督管理委员会发布 JJG（津）01—2018
电能表自动化检定系统
JJG（津）01-2018
Electric Energy
Meter Automatic Testing System
归口单位：天津市市场和质量监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
国网天津市电力公司电力科学研究院
参加起草单位： 郑州三晖电气股份有限公司
本规程委托天津市计量监督检测科学研究院负责解释 JJG(津)01—2018
本规程主要起草人：
郭景涛 （天津市计量监督检测科学研究院）张一萌 （天津市计量监督检测科学研究院）李野 （天津市电力公司电力科学研究院电能计量中心）
参加起草人：
董娜 （天津市计量监督检测科学研究院）张涛 （天津市计量监督检测科学研究院）杨 光 （天津市电力公司电力科学研究院）余义宙
（郑州三晖电气股份有限公司） JJG（津）01—2018
目 录
引言 1 范围· 2 引用文件 3 术语和计量单位· 4 概述
(I) (1) (1) ..(1) (2) ...(2) .(2) (2) ...(2) (3) (3) ..(3) (3)
计量性能要求 5. 1 基本误差· 5. 2 测量重复性· 5.3 输出准确度· 5. 4 波形失真度. 5.5 功率稳定度· 6
5
通用技术要求· 6. 1 外观 6.2 绝缘耐压 6.3 功能 6.4 接线可靠性· 7 计量器具管理 7. 1 首次检定、后续检定·· 7.2 检定结果的处理· 7.3检定周期· 附录A 检定原始记录格式·.· 附录B检定证书/检定结果通知书内页格式（第2页）附录C检定证书/检定结果通知书检定结果页式样（第3页）
(3) ...(3) (3)
(3) ....(3) (5)
-(5) ......(6)
.(10) (11)
I JJG（津）01—2018
引言
本规程依据国家计量技术规范JJF1002一2010《国家计量检定规程编写规则》制定。 本规程是以Q/GDW W574一2010《电能表自动化检定系统技术规范》、JJG596一2012
《电子式交流电能表》、JJG597一2005 5《交流电能表检定装置》为基础制定
II JJG（津）01—2018
电能表自动化检定系统
1范围
本规程适用于符合Q/GDW574一2010《电能表自动化检定系统技术规范》的智能电能表自动化检定系统。该自动化检定系统用于符合Q/GDW1355一2013《单相智能电能表型式规范》、Q/GDW1356一2013《三相智能电能表型式规范》、Q/GDW1364一2013《单相智能电能表技术规范》、Q/GDW1827一2013《三相智能电能表技术规范》的交流电能表的首次检定和后续检定
其他功能类似的自动化装置参照执行本规程。
25 引用文件
本规程引用了下列文件： JJG597一2005交流电能表检定装置凡是注日期的引用文件，仅注日期的版本适用于该规程。
3术语和定义
下列术语和定义适用于本文件。 3.1智能电能表smartelectricitymeters
特指符合Q/GDW1355一2013《单相智能电能表型式规范》、Q/GDW1356一2013《三相智能电能表型式规范》、Q/GDW1364一2013《单相智能电能表技术规范》、Q/GDW1827 一2013《三相智能电能表技术规范》的交流电能表。 3.2电能表自动化检定系统（简称检定系统）electric energy automatic testing system
符合Q/GDW574一2010《电能表自动化检定系统技术规范》的自动化装置，该装置能够完成自动传输、电子式电能表自动化检定、数据处理和全过程监控。 3.3表位meterstation
包括一组电压接线端钮、电流接线端钮、脉冲及通信接线端钮。检定智能电能表时，
每个表位对应一支被检表，是检定系统与智能电能表进行能量和信号交换的界面。 3.4中间标准inter-standard
外观符合Q/GDW1355一2013《单相智能电能表型式规范》或Q/GDW1356一2013《
1 JJG（津）01—2018
三相智能电能表型式规范》，在所关心的负载点准确度等级达到0.05级或以上等级的电能表。中间标准不属于通用计量器具，应认为是检定系统的配套设备。 3.5相对误差的反检法（简称反检法）reversetest
确定检定系统相对误差的方法。使检定系统以检定智能电能表的方式检定标准表，所得到的相对误差取相反数后即为检定系统的相对误差。 3.6最大电流maxcurrent
有误差要求的检定系统输出的最大电流。该电流值限定了被检表的最大电流。 3.7最小电流 min current
有误差要求的检定系统输出的最小电流。该电流值限定了被检表的基本电流。 4 概述
检定系统特指可使检定接线、检定过程在无人值守的条件下完成的自动化电能表检定装置。 5 计量性能要求 5.1基本误差
在根据JJG596一2012检定电能表所需要试验的负载点处，检定系统相对误差应小于所检最高等级电能表在该负载点处最大允许误差的1/3。 5.2测量重复性
测量重复性以实验标准偏差表征， 由实验决定的实验标准差不应超过表1规定。
表 检定系统允许的试验标准差限 S
检定系统的准确度等级有功测量的准确度等级
0.1级 0.1级 0. 01 0. 02 0.2级 0. 02 0.03
0.05级
0. 05 级
cos β =1. 0 cos@=0. 5 (L)
0. 005 0.007
无功测量的准确度等级 sin=1.0 (L, C) sin=0.5 (L, C)
5.3输出准确度
所有表位设置的输出值与实际的输出值误差不应超过表1规定。
2 JJG（津）01—2018 表2输出准确度误差限
检定系统的准确度等级电压（相对误差）电流（相对误差）相位（绝对误差）
0.05级 ±0. 2% ±0. 5% ±0.5°
0.1级 ± 0. 2% ± 0. 5% ±0.5°
5.4波形失真度
所有表位应符合JJG597-2005中3.6.6条规定 5.5功率稳定度
所有表位应符合JJG597—2005中3.6.7条规定。 6 通用技术要求 6.1外观
应符合JJG597—2005中4.1条规定 6.2 绝缘耐压
应符合JJG597- 2005中4.5条规定 6.3功能
检定系统应能进行起动试验、潜动试验 三相装置还应能进行不平衡负载试验。三相装置初始状态应为正相序 6.4接线可靠性
应保证所有表位电压端子、电流端子能够与电能表可靠连接，对电能表基本误差没有实质性影响。 7 计量器具控制 7.1首次检定、后续检定 7.1.1检定条件
应符合JJG597—2005中5.2.1条。 7. 1.2 检定项目和检定方法 7. 1.2. 1 检定项目
3
