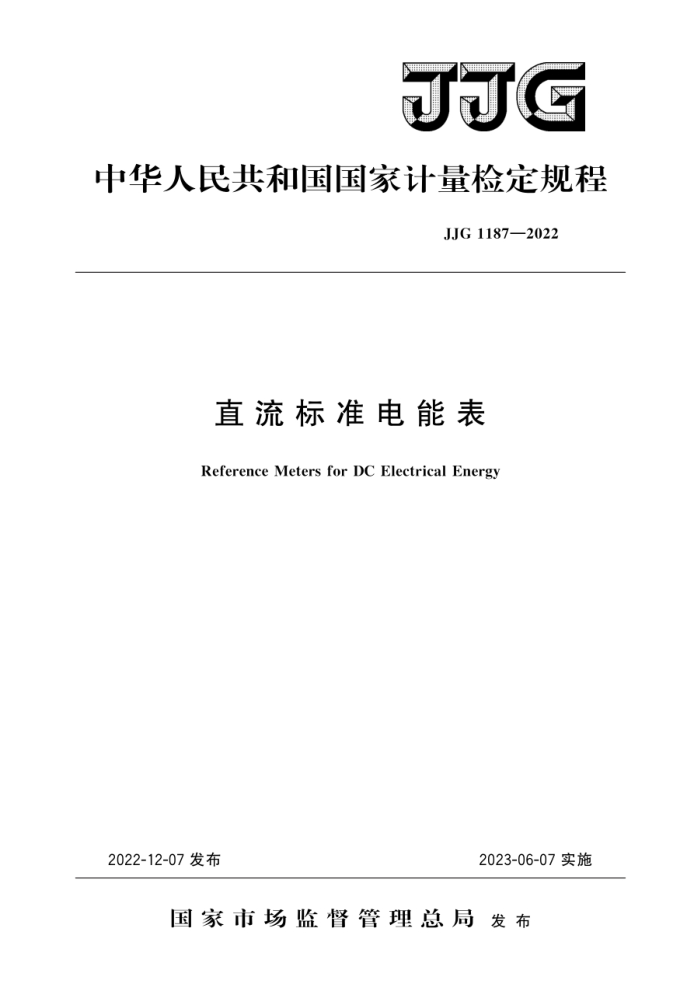

JJG
中华人民共和国国家计量检定规程
JJG1187—2022
直流标准电能表
Reference Meters for DC Electrical Energy
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJG 1187—2022
直流标准电能表检定规程 Verification Regulation ofReference Meters for DC Electrical Energy
JJG 1187—2022
归口单位：全国电磁计量技术委员会主要起草单位：中国计量科学研究院
中国电力科学研究院有限公司陕西省计量科学研究院
参加起草单位：湖南省计量检测研究院
成都市计量检定测试院大连计量检验检测研究院有限公司
长沙天恒测控技术有限公司
本规程委托全国电磁计量技术委员会负责解释 JJG 1187—2022
本规程主要起草人：
刘 铖（中国计量科学研究院）卢 达（中国电力科学研究院有限公司）汤元会（陕西省计量科学研究院）
参加起草人：
谢小军（湖南省计量检测研究院）李轶（成都市计量检定测试院）赵晓俊（大连计量检验检测研究院有限公司）周新华（长沙天恒测控技术有限公司） JJG1187—2022
目 录
引言 1 范围· 2 引用文件
(II) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (6) (10) (11) (12) (14) (15)
术语.. 概述计量性能要求，
3
4 5
5.1 电能基本误差 5. 2 输入、输出与显示 5. 3 控制. 5. 4 起动和停止 5. 5 测量重复性. 6 通用技术要求 6.1 外观. 6.2 标准电能表的绝缘· 6.3热稳定性· 7 计量器具控制· 7. 1 首次检定和后续检定： 7. 2 检定标准电能表应具备的基本条件 7. 3 直流电能表检定装置及主要配套设备· 7. 4 标准电能表检定项目 7. 5 检定方法· 7. 6 检定结果的处理和检定周期· 附录A 测量数据修约的方法附录B 检定原始记录格式附录C 检定证书/检定结果通知书内页格式式样（第2页）附录D 检定证书/检定结果通知书检定结果页式样（第3页）
-
.
. JJG 1187—2022
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。
本规程参照JJG842一2017《电子式直流电能表》、JJG1085一2013《标准电能表》、 GB/T33708一2017《静止式直流电能表》制定。
本规程为首次发布。
I JJG1187—2022
直流标准电能表检定规程
1范围
本规程适用于直流标准电能表（以下简称标准电能表）的首次检定、后续检定和使用中检查。
2引用文件
本规程没有引用文件。
3术语
下列术语和定义适用于本文件：
3.1纹波ripplewave
在直流电压或电流中，叠加在直流上的交流分量。 注：纹波的大小通常采用有效值或峰值来表示，本规程采用有效值表示。
3.2纹波系数ripplecoefficient
输出纹波电压（电流）交流分量的有效值与输出直流电压（电流）之比，通常采用百分数（%）表示。
4概述
标准电能表是一种测量直流电能量的仪表，通常被设计并工作在一个受控的实验室环境中以获得最高准确度和稳定度。标准电能表可由电压输人模块、电流输入模块、乘法器模块、数字信号处理单元、误差处理模块等组成，能输出与被测电能成正比的脉冲信号，一般还具有电压、电流和功率测量功能。
标准电能表可独立使用，也可作为直流电能表检定装置的主标准器使用。标准电能表的电流输人方式包括：电流直接输入方式和小信号电压输入方式。
5计量性能要求 5.1电能基本误差 5.1.1电能基本误差以百分数形式的相对误差表示。在6.2规定的条件下，标准电能表采用电流直接输入方式的电能最大允许误差应不超过表1的规定，标准电能表采用小信号电压输人方式的电能最大允许误差应不超过表2的规定。 5.1.2在检定周期内，标准电能表的电能基本误差应不超过电能最大允许误差，标准电能表的电能基本误差改变量的绝对值应不超过电能最大允许误差的绝对值。 5.1.3标准电能表在24h内的电能基本误差改变量的绝对值应不超过电能最大允许误差绝对值的1/5，且电能基本误差应不超过电能最大允许误差。 5.1.4从预热时间结束算起，标准电能表连续工作4h，电能基本误差改变量的绝对
1 JJG1187—2022
值应不超过表3的规定，且电能基本误差应不超过电能最大允许误差。
表1采用电流直接输入方式的电能最大允许误差
电能最大允许误差/% 0.05级
负载电压
负载电流
0.02级 ±0.02
0.1级 ±0. 1
0.2级 ±0. 2
Umin ~U.x 注：Ux为满足电能最大允许误差要求的最大输入电压；
± 0. 05
I min~I mx
Ui为满足电能最大允许误差要求的最小输入电压： Imax为满足电能最大允许误差要求的最大输入电流； Ii为满足电能最大允许误差要求的最小输入电流。
表2采用小信号电压输入方式的电能最大允许误差
电能最大允许误差/% 0.05级
负载电压
负载电流
0.02级
0.1级 ±0. 1 ±0.1
0.2级 ±0. 2 ±0. 2
Uimin≤U,<5mV ±0.04 5mV≤U,≤Uimax
±0.08 ±0.05
Umin~Umx
±0.02
注：U为采用小信号电压输入方式时表示输入电流的输入电压；
Uimin为采用小信号电压输入方式时，满足电能最大允许误差要求的表示输入电流的最小输入电压； Uimx为采用小信号电压输入方式时，满足电能最大允许误差要求的表示输入电流的最大输入电压，一般不大于100mV。
表3标准电能表连续工作4h的电能基本误差允许改变量的绝对值标准电能表准确度等级
0.02级 0.006
0.05级 0.015
0.1级 0. 03
0.2级 0.06
电能基本误差允许改变量的绝对值/% 5.2输入、输出与显示 5.2.1标准电能表应有脉冲输出和控制输人（一般为电能脉冲输入或秒脉冲输入），可有电能值或误差的显示。脉冲应为一定幅值的矩形波并应给出脉冲输出的脉冲常数C (imp/kWh）。如果有显示，显示与脉冲输出所代表的电能值应一致。 5.2.2各级标准电能表，在电压和电流输入均为满量程时，脉冲频率应不低于表4的规定。
表4标准电能表在电压和电流输入均为满量程时的脉冲频率最小值
0.02级 5 000
0.05级 2 000
0.1级 1000
0.2级 500
标准电能表准确度等级脉冲频率最小值/Hz
5.2.3如有电能值或误差的显示：各级标准电能表的电能值显示位数和误差显示分辨力应不低于表5的规定。
2
