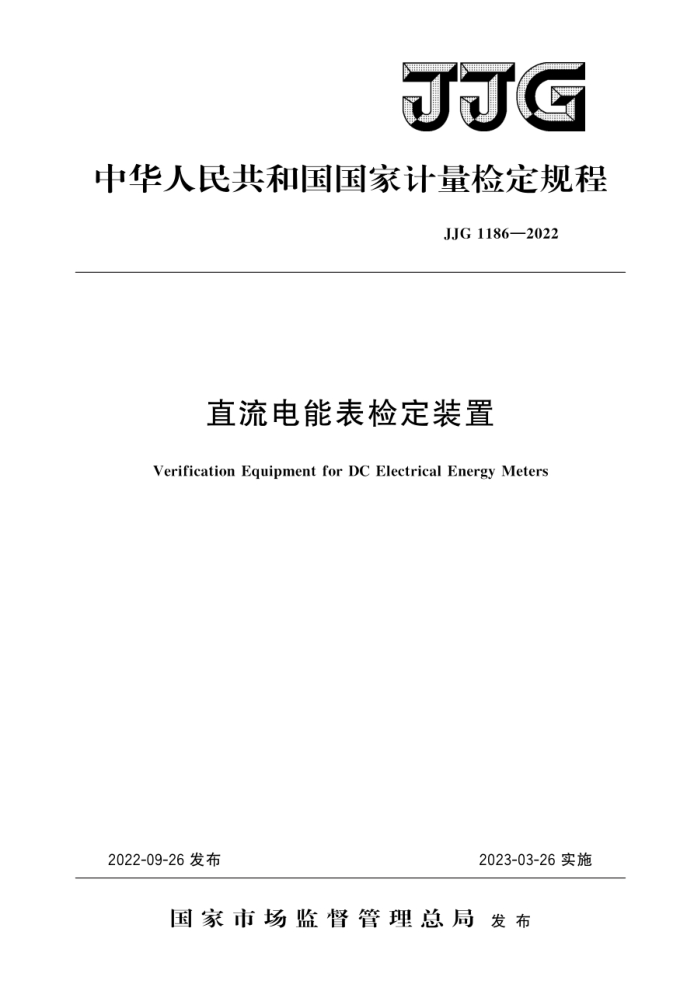

中华人民共和国国家计量检定规程
JJG 1186—2022
直流电能表检定装置
Verification Equipment for DC Electrical Energy Meters
2022-09-26发布
2023-03-26实施
国家市场监督管理总局发布 JJG 1186—2022
直流电能表检定装置检定规程
JJG 1186—2022
VerificationRegulationofVerification
Equipment for DC Electrical Energy Meters
归口单位：全国电磁计量技术委员会主要起草单位：湖南省计量检测研究院
长沙天恒测控技术有限公司山东省计量科学研究院
参加起草单位：国网湖南电力有限公司供电服务中心（计量中心）
怀化建南电子科技有限公司
本规程委托全国电磁计量技术委员会负责解释 JJG 1186—2022
本规程主要起草人：
宋文涛（湖南省计量检测研究院）谢小军（湖南省计量检测研究院）周新华（长沙天恒测控技术有限公司）
参加起草人：
李庆先（湖南省计量检测研究院）
杨梅（山东省计量科学研究院）
陈向群上国网湖南电力有限公司供电服务中心（计量中心）
杨辉军（怀化建南电子科技有限公司） JJG1186—2022
目
录
引言
(II) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (5) (5) (5) (6) (6) (7) (11) (11) (12) (16) (17)
范围. 2 引用文件 3 术语.. 4 概述· 5
1
计量性能要求· 5.1 电能基本误差.. 5. 2 测量重复性.…. 5. 3 标准器 5. 4 电能值的输出与显示 5. 5 监视示值的误差与显示.： 5. 6 装置输出· 5. 7 多路输出的一致性 5.8 负载影响· 5. 9 稳定性变差· 6
通用技术要求· 6. 1 外观· 6. 2 结构 6. 3 输出端子与误差显示· 6. 4 绝缘 6.5热稳定性 7 计量器具控制· 7. 1 首次检定、后续检定和使用中检查·： 7. 2 检定条件 7. 3 检定项目· 7. 4 检定方法 7. 5 检定结果的处理 7.6检定周期. 附录A 检定原始记录格式附录B 检定证书/检定结果通知书内页格式（第2页）附录C 检定证书/检定结果通知书检定结果页式样（第3页）
I JJG1186—2022
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和 JF1059.1《测量不确定度评定与表示》共同构成支撑本规程制定工作的基础性系列规范。本规程规定了直流电能表检定装置的主要技术要求、检定项目及检定方法
本规程为首次发布。
Ⅱ JJG1186—2022
直流电能表检定装置检定规程
1范围
本规程适用于直流电能表检定装置的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用了下列文件： JJG842一2017电子式直流电能表检定规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。
3术语
下列术语和定义适用于本规程。
3.1纹波ripplewave
在直流电压或电流中，叠加在直流上的交流分量注：纹波的大小通常采用有效值或峰值来表示，本规程采用有效值表示。
3.2纹波系数ripplecoefficient
输出纹波电压（电流）的有效值与输出直流电压（电流）之比，通常采用百分数（%）表示。 3.3控制量限controllimit
一般指经常使用，较能代表装置计量性能，通常作为制造商和用户对计量性能进行调整和长期考核的主要参考量限。
4概述
直流电能表检定装置（以下简称装置）用于直流电能表的检定，是向被检电能表提
供电能并能测量此电能的器具的组合。通常，装置由电能测量标准器（标准电能表、功率表、电能变换器）或电能测量电路、量限扩展电路、电参量监视电路（或仪表），辅助测量电路和通讯接口，以及电能输出电路组成。装置的电流输出方式包括：电流直接输出方式、小信号电压输出方式。
5计量性能要求
5.1电能基本误差 5.1.1电能基本误差是指装置在参比条件下对电能的测量误差，由试验确定并用相对误差表示。 5.1.2装置的准确度等级按电能测量的准确度等级划分。当装置电流输出方式兼具电流直接输出式、小信号电压输出式时，应分别标示准确度等级。
1 JJG1186—2022
5.1.3采用电流直接输出方式的各等级装置的电能基本误差不应超过表1的规定；采用小信号电压输出方式的各等级装置的电能基本误差不应超过表2的规定。
表1装置（电流直接输出方式）的最大允许误差
装置的准确度等级
输出电流范围 0.01级 0.02级 0.05级 0.1级 0.2级
输出电压范围
最大允许误差/%
Umx ~Umin 注： Umnx 装置能满足相应准确度等级的最大输出电压； Uin 装置能满足相应准确度等级的最小输出电压； I max
±0. 01 ±0. 02 ±0. 05 ±0.1 ±0. 2
I max ~I min
装置能满足相应准确度等级的最大输出电流；
I min 装置能满足相应准确度等级的最小输出电流。
表2装置（小信号电压输出方式)的最大允许误差
装置的准确度等级
输出电压范围
输出电流范围 0.01级 0.02级 0.05级 0.1级 0.2级
最大允许误差/%
5mV≤U,≤4V ±0.01 ±0.02 ±0.05 ±0.1 ±0. 2 Umin≤U,<5mV ±0.02 ±0. 04 ±0.08 ±0. 1 ±0. 2
Umx ~Umi
注： U, Uimin 装置输出电流以小信号电压输出方式表示，能满足相应准确度等级的最小输出电压。
装置输出电流以小信号电压输出方式表示的输出电压；
5. 2 测量重复性
测量重复性用实验标准差表征，由试验确定的实验标准差不应超过表3规定。
表3装置允许的实验标准差限 0.01级
装置的准确度等级实验标准差限/%
0.02级 0.002
0.05级 0.005
0.1级 0. 01
0.2级 0. 02
0.001
5.3标准器 5.3.1标准表
装置配套使用的直流标准电能（功率）表应具有相同的型式及量限，可集成于装置内部（不能单独使用），亦可采用单独的标准表，但应固定使用。其准确度等级不应低于表4的规定。
2 JJG1186—2022
表4装置配套使用的标准电能（功率）表的准确度等级
0.01级 0.02级 0.05级 0.1级 0.2级
装置准确度等级
直流标准电能（功率）表准确度等级 0.01级 0.02级 0.05级 0.1级 0.2级注：采用瓦秒法时使用的标准表比表中规定高一个等级。
5.3.2标准测时器
瓦秒法装置使用的标准测时器的计时误差不应超过表5规定。
表5标准测时器的最大允许误差
装置的准确度等级
0.01级 0.02级 0.05级 0.1级 0.2级 ±0.0005 ±0.001 ±0.002 ±0.005 ±0.01
标准测时器的最大允许误差/%
5.4电能值的输出与显示 5.4.1装置应能输出与电能值成正比、有一定幅值的矩形脉冲，或有电能值显示。显示的电能值与输出矩形脉冲所代表的电能值应一致。 5.4.2装置应有采用脉冲控制的启动和停止功能，以启动和停止电能累计。 5.4.3测量周期为10s时，电能值的分辨力与电能值之比应不超过装置对应误差限的 1/10。 5.5监视示值的误差与显示
装置配置的监视仪表（含内置仪表或虚拟仪表）应与装置的测量范围相适应，在实际工作状态下，监视示值（以及不能直接显示的默认值）与装置输出实际值之间的误差应不超过表6的规定。各监视示值的分辨力应不超过其对应误差限的1/5。潜动试验时，电流回路的实际输出电流应为零。显示监视示值的软件界面应方便监视输出状态。
表6监视示值的误差限 0.01级
装置准确度等级电压相对误差/% 电流相对误差/% 功率相对误差/%
0.02级 ±0. 1 ±0. 1 ±0. 2
0.05级 ±0. 2 ±0. 2 ±0. 5
0.1级 ±0. 2 ±0. 2 ±0. 5
0.2级 ±0. 2 ±0.3 ±0. 5
±0. 1 ±0. 1 ±0. 2
5.6装置输出 5.6.1功能
装置应能进行JJG842一2017中规定的潜动、起动、仪表常数试验。 5.6.2调节范围
装置输出应有适当的调节范围，在规定的输出负载范围内，电压能平稳、连续地从 0调节到115%的工作量限上限值；电流能平稳连续地从0调节到120%的工作量限上限值。 5.6.3调节细度
调定电压、电流的不连续量与工作量限上限值之比的百分数应不超过装置等级值的
3
