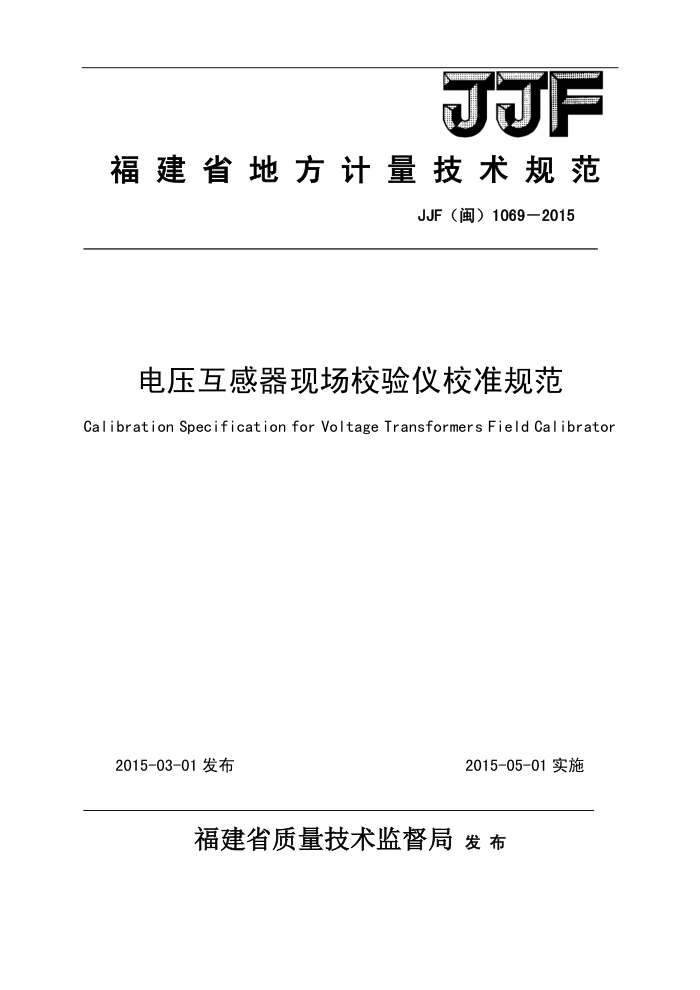

JJF
福建省地方计量技术规范
JJF（闽）1069一2015
电压互感器现场校验仪校准规范
Calibration Specification for Voltage Transformers Field Calibrator
2015-03-01发布
2015-05-01实施
福建省质量技术监督局 发 布 JJF（闽）1069—2015
电压互感器现场校验仪
校准规范
JJF（闽）1069—2015
Calibration Specification for Voltage
Transformers Field Calibrator
本规范经福建省质量技术监督局于2015年3月1日批准发布，并
自2015年5月1日起施行。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
参加起草单位：厦门红相电力设备股份有限公司
本规范委托起草单位负责解释。 JJF（闽）1069—2015
本规范主要起草人：
王榕模 （福建省计量科学研究院）
张杰梁 （福建省计量科学研究院）陈丹英 （福建省计量科学研究院）
参加起草人：
陈耀高（厦门红相电力设备股份有限公司）林玉涵 （厦门红相电力设备股份有限公司） JJF（闽）1069—2015
目 录
范围 2 引用文献 3 概述， 4 计量特性
1
4. 1 基本误差 4. 2 变比测量误差 4.3 测量重复性 4.4 负荷变化测量的一致性 4.5 电气安全性能
2
5 校准条件
. 2
5. 1 环境条件 5. 2 校准用主要设备校准项目和校准方法.
2
2
6
.3 3
6. 1 准备工作 6.2 基本误差校准 6.3 重复性测量试验 6.4 负荷一致性试验
S
1
7 校准结果的处理 8 校准结果表达. 9复校时间间隔附录A电压互感器现场校验仪校准结果不确定度分析附录B电压互感器现场校验仪原始记录. 附录C校准证书内页格式
.5
5 6
10 12 JJF（闽）1069—2015
电压互感器现场校验仪校准规范
1范围
本规范适用于采用低校高法和负荷误差曲线外推法的电磁式电压互感器现场校验
仪（以下简称校验仪）的校准。 2引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 JJG169-2010互感器校验仪检定规程 JJG1021-2007电力互感器检定规程 JJG314-2010电压互感器检定规程使用本规范时，应注意使用上述引用文件的现行有效版本。
3概述
校验仪是用于现场校验电压互感器的测量仪器。校验仪工作原理一般是基于低校高法或负荷误差曲线外推法，利用数字信号处理技术获取电压、差压等参数，从而将信号进行同相和正交的分离，得出被检电压互感器的比值差和相位差，
低校高法校验仪测量电压互感器是根据低电压参考点的误差以及一次励磁电流的变化曲线，计算高压电压互感器的比值差和相位差。
负荷误差曲线外推法校验仪测量电压互感器是通过测量低电压下负荷与电压的对应关系，并算出误差补偿值，然后再推算出100%和120%额定电压和相应负荷下的比值差和相位差。 4计量特性 4.1基本误差
环境温度0℃～40℃，相对湿度不大于80%，环境电磁干扰和机械振动可忽略时，各准确度等级的绝对误差不得超过表1的限值。 JJF（闽）1069—2015
表1校验仪的误差限值
比值误差（±）
相位误差（土）
准确度级 别 0.05 0.02 4.2变比测量误差
额定电压百分值
倍率
额定电压百分值
倍率因数 20 50 80 100 120 因数 20 50 80 100 120
3.0 2.0 2.0 2.0 1.2 0.9 0.6 0.6 0.6
0.100 0.075 0.050 0.050 0.050
0.040 0.030 0.020 0.020 0.020 () 4.0
%
变比测量误差以相对误差表示，变比测量的最大允许误差应不超过±0.5%。 4.3测量重复性
校验仪的测量重复性用实验标准差表征，由试验确定的实验标准差不应超过误差限值的1/5。 4.4负荷变化测量的一致性
负荷变化测量的一致性采用比较法进行，校验仪不同负荷测量的基本误差应符合
4.1规定。 4.5电气安全性能 4.5.1绝缘电阻
在非工作状态下，校验仪的电源端子对机壳的金属部分在500V直流电压下的绝缘电阻值不应小于20M2。 4.5.2耐压试验
校验仪的电源端子对机壳的金属部分在交流电压50Hz、2.5kV，保持1min不应出现击穿或飞弧现象。 5校准条件 5.1环境条件 5.1.1环境温度：10℃～35℃。 5.1.2相对湿度：不大于80% 5.1.3应无影响校验仪正常工作的外电磁场。 5.2校准用主要设备 5.2.1标准电压互感器
标准电压互感器的准确度应高于被校两个准确度等级且具备较好稳定性和带载能力，以克服接线等带来的影响。
标准电压互感器必须具备连续、有效的检定或校准证书，且周期变化量应小于其误
2 JJF（闽）1069—2015
差限值的1/5；负荷一致性试验用标准电压互感器的误差变化量验证周期最长不超过3 个月。
整个校准装置的测量不确定度应不大于校验仪允许误差限的1/3，校准测量/输出值范围应能分别覆盖校验仪的输出值/测量范围。 5.2.2耐电压测试仪
工作电压应不小于2500V，准确度等级不应低于5.0级。
5.2.3绝缘电阻表
直流电压500V，准确度等级不应低于10.0级。
6校准项目和校准方法 6.1准备工作 6.1.1外观和通电检查 6.1.1.1通过目测和触摸检查，校验仪外表不能有影响工作性能的机械损伤，校验仪上应标有产品名称、型号、生产厂家（商标）、出厂编号及保证其正确使用的标志。 6.1.1.2按说明书规定接通电源，经过15min预热后，应能正常工作， 6.1.2耐压绝缘试验 6.1.2.1绝缘电阻的测量
将绝缘电阻表的L、E测量端分别与校验仪的工作电源端子和外壳相连接。 6.1.2.2耐压试验
将耐压测试仪的漏电保护动作电流置于5mA，两测试端分别与校验仪的工作电源端子和外壳相连接。调节试验电压平稳上升到2.5kV，历时1min试验。 6.2基本误差校准
校准接线图如图1所示。
A
PT
XA 电压互感器现场校验仪
a
图1低校高法校验仪校准接线图 JJF（闽）1069—2015
将标准电压互感器作为被检电压互感器，校验仪按使用要求接线，进行基本误差测试，从校验仪上读取电压互感器的比值差和相位差，通过下式换算成校验仪的基本误差。 6.2.1比值差f
(1)
f=-fo+f,
式中：J。一一校验仪所测量到的比值差；
，一一标准电压互感器在相应校准点的比值差； f-- 校验仪的比值差。
6.2.2相位差8
(2)
8=-8+8
式中： 。一一校验仪所测量到的相位差；
。一一标准电压互感器在相应校准点的相位差； 8.-- 校验仪的相位差。
6.2.3变比测量误差c
变比的示值相对误差ε表示形式为：
K -Kc ×100%
(3)
6
Ko
式中：K,---校验仪测量显示的变比。
K。---互感器的实际变比。
6.3重复性试验S
选择某一变比，在100%额定电压点，用校验仪对标准电压互感器进行不少于5次的重复测量，按下式计算实验标准差。
Z(r -r)3
(4)
n-1
式中：;----第i次测量时未修约的基本误差。
----各次基本误差,的平均值。
4
