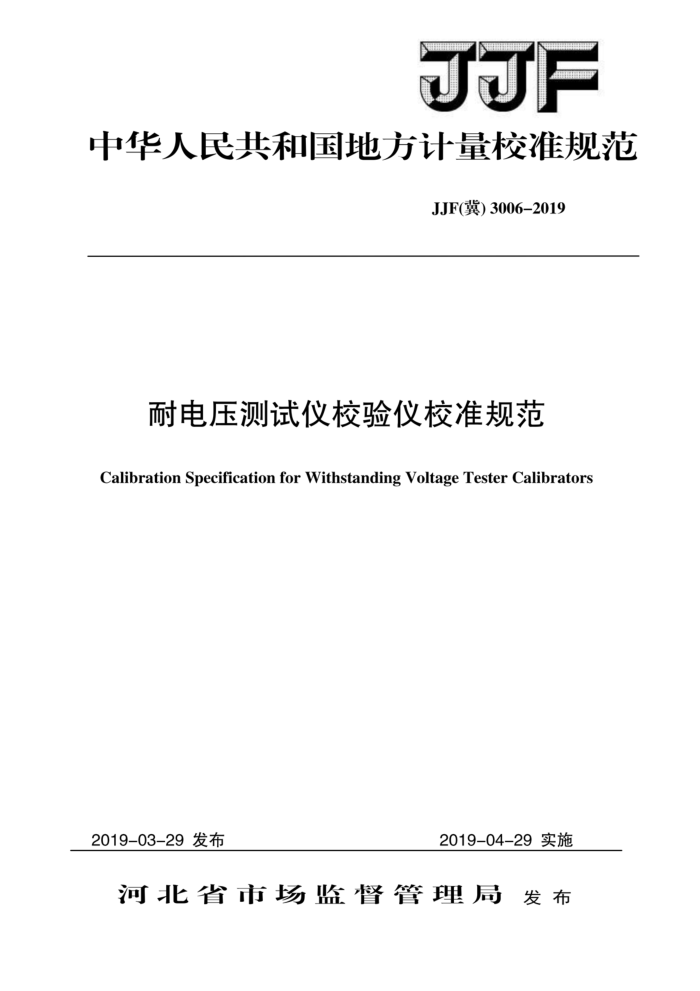

JJF
中华人民共和国地方计量校准规范
JJF(冀) 3006-2019
耐电压测试仪校验仪校准规范
Calibration Specificationfor WithstandingVoltageTester Calibrators
2019-03-29发布
2019-04-29实施
河北省市场蓝督管理局 发布 JJF(冀)3006-2019
耐电压测试仪校验仪校准规范
JJF (冀) 3006—2019
Calibration Specificationfor
Withstanding Voltage Tester Calibrators
归口单位：河北省市场监督管理局
起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
长沙天恒测控技术有限公司
本规范委托河北省计量监督检测研究院负责解释 JJF(冀) 3006-2019
本规范主要起草人：
印志军 （河北省计量监督检测研究院）
康鹏（河北省计量监督检测研究院）张磊 （北京市计量检测科学研究院）赵新明 （天津市计量监督检测科学研究院）参加起草人：耿立峰 （河北省计量监督检测研究院）董争强 （河北省计量监督检测研究院）赵冬松 （河北省计量监督检测研究院）邓志军 （长沙天恒测控技术有限公司） JJF(冀)3006-2019
目 录
引言 1范围.. 2引用文件. 3术语和计量单位· 3.1失真度.. 3.2纹波系数 3.3电压持续（保持）时间 4概述... 5计量特性 5.1示值误差.. 5.2最大允许误差 6校准条件. 6.1环境条件及设施 6.2测量标准 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达.. 8.1校准证书. 9复校时间间隔附录A校验仪电压示值测量不确定度评定示例附录B可供参考的测量标准及其对应的校准方法附录C校准原始记录格式.... 附录D校准证书内页格式（第2页）
..
3
.9 .10 12 13 16 JJF(冀)3006-2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次制定。
I JJF(冀)3006-2019
耐电压测试仪校验仪校准规范
1范围
本规范适用于具有交直流电压、交直流电流、电压持续（保持）时间、交流电压的失真度、直流电压的纹波系数等测量功能，最高测量电压不高于20kV 的耐电压测试仪校验仪（以下简称“校验仪”）的校准。
2引用文件
本规范引用了下列文件： GB/T32192-2015耐电压测试仪 JJG795-2016耐电压测试仪凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1失真度
非线性失真的失真度为全部谐波能量与基波能量之比的平方根值。 当负载为纯阻时，可用全部谐波电压的有效值与基波电压的有效值之比的
百分数来定义。 3.2纹波系数
脉动量纹波含量的均方根值（有效值）与直流分量的绝对值之比。 3.3电压持续（保持）时间
输出电压在稳定阶段所经历的时间，不包括电压上升和下降的时间。
4概述
校验仪是用于对耐电压测试仪进行检定或校准的校验装置，可测量耐电压测试仪的交直流输出电压、交直流电流、输出电压的持续（保持）时间、交流输出电压的失真度和直流输出电压的纹波系数等参数。
校验仪主要由交直流高压电压表、交直流电流表、计时器、失真度测量单元和纹波测量单元等部分组成。 JJF(冀)3006-2019
5计量特性
5.1示值误差
校验仪的交直流电压、电流、电压持续（保持）时间、失真度、 纹波系数的示值误差均用公式（1）表示，相对示值误差用公式（2）表示：
(1)
△=R-R
4——示值误差； P一一被校校验仪的显示值； P一一对应输入量的参考值（标准值）。
(2)
Y=4/RX100%
——相对示值误差 5.2最大允许误差
表1校验仪最大允许误差
参数名称电压电流
最大允许误差
± 1% ± 1%
±0. 2% ± 0. 2%
±0. 5% ±0.5%
>20S；±1%，≤20S；±0.2s
电压持续（保持）时间交流电压的失真度直流电压的纹波系数注：具体计量特性，请参照被校校验仪的技术要求，上述指标不适用于合格性判别，仅
土1%（绝对误差）土1%（绝对误差）
供参考。
6
校准条件
6.1环境条件及设施 6.1.1参考条件及其允许偏差见表2。
表 2 参考条件及其允许偏差
影响量环境温度相对湿度电源电压电源频率
参考值或范围
允许偏差 ±5 ℃
20 ℃ ≤75% 220 V 50 Hz
/ ± 10% ± 5%
2
