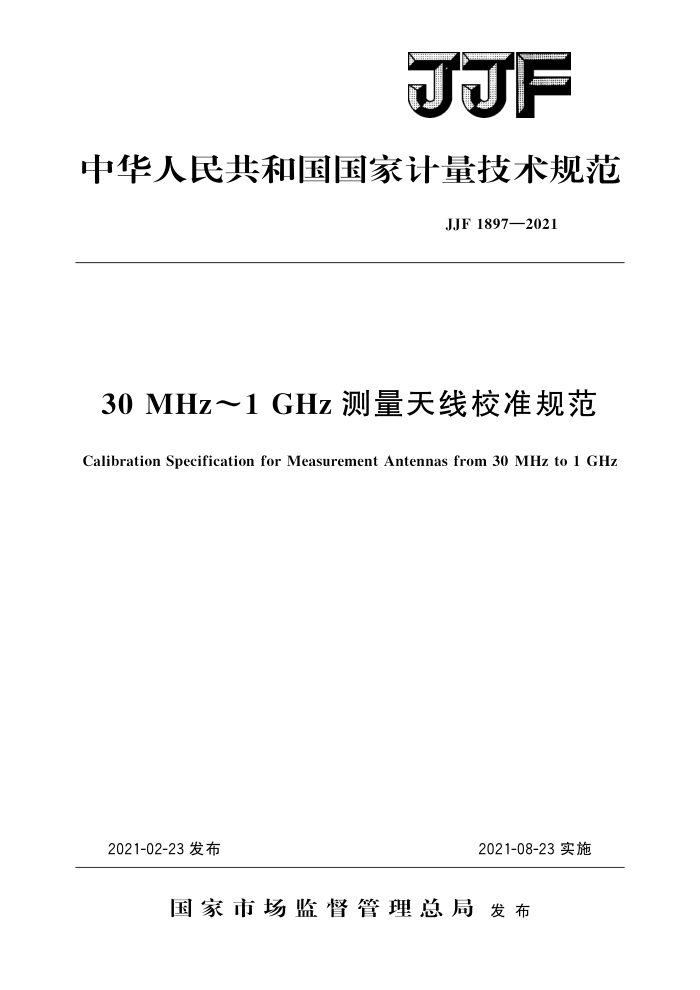

JJF
中华人民共和国国家计量技术规范
JJF1897—2021
30 MHz～1 GHz 测量天线校准规范
Calibration Specification for Measurement Antennas from 3o MHz to 1 GHz
2021-02-23发布
2021-08-23实施
国家市场监督管理总局发布 JJF1897—2021
30 MHz～1 GHz 测量天线
校准规范
JJF 1897—2021
Calibration Specification for Measurement
Antennasfrom30MHzto1GHz
归口单位：全国无线电计量技术委员会
主要起草单位：中国计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1897—2021
本规范起草人：
孟东林（中国计量科学研究院）高小珣（中国计量科学研究院）谢鸣 (中国计量科学研究院) JJF1897—2021
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5) (5) (10) (10) (11) (13) (15) (30) (31) (36) (38) (43)
范围· 2 引用文件. 3术语和计量单位 3.1 场地插人损耗· 3.2 场地衰减 3.3 天线对参考场地衰减， 3. 4 特定布局修正系数 3.5 理想开阔试验场地·. 3.6 校准试验场地 3.7 参考试验场地· 3.8 符合性试验用试验场地·· 4 概述 5
计量特性校准条件：
6
6.1环境条件. 6.2测量标准及其他设备 7校准项目和校准方法 7. 1 校准项目· 7.2 校准方法· 8校准结果·
..
9
复校时间间隔附录A 原始记录格式附录 B 校准证书内页格式附录 C 主要项目校准不确定度评定示例附录 D 归一化场地衰减理论值AN的计算附录E 修正系数附录F 对数周期天线及复合天线相位中心的计算附录 G 其他校准方法附录H 天线术语及校准方法汇总
1 JJF1897—2021
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范采用了以下文件：常规天线系数校准方法等同采用了ANSIC63.5：2017（包括CISPR16-1-6：2017）
中的标准场地法；偶极子天线的天线系数校准方法等同采用CISPR16-1-6：2017中的标准天线法；对数周期天线绝对增益校准方法等同采用IEEEStd149TM一1979 （R2008）（RevisionofIEEEStd149一1965）；其余天线的增益校准采用了由天线系数做换算的方法。
场地确认用天线对参考场地衰减的校准方法等同采用了CISPR16-1-4：2019中的参考场地法，归一化场地衰减用天线系数校准方法等同采用ANSIC63.5：2017。天线量值溯源方法采用了GB/T6113.105一2018。
本规范正文提供了最常用的校准方法，其他方法见附录，本规范为首次发布。
II JJF1897—2021
30MHz～1GHz测量天线校准规范
1范围
本规范适用于30MHz～1GHz频段的偶极子天线、双锥天线、对数周期天线、复合天线、套筒天线以及其他应用于此频段的测量天线（以下简称天线）的校准。 2引用文件
本规范引用了下列文件： GB/T6113.105一2018无线电骚扰和抗扰度测量设备和测量方法规范第1-5部
分：无线电骚扰和抗扰度测量设备35MHz～18GHz天线校准场地和参考试验场地
CISPR16-1-4：2019无线电骚扰和抗扰度测量设备和测量方法规范第1-4部分：无线电骚扰和抗扰度测量设备辐射骚扰测量用天线和试验场地（Specificationfor radio disturbance and immunity measuring apparatus and methods-Part 1-4 : Radio dis- turbance and immunity measuring apparatusAntennas and test sites for radiated dis- turbance measurements)
CISPR16-1-6：2017无线电扰和抗扰度测量设备和测量方法规范第1-6部分：无线电骚扰和抗扰度测量设备EMC天线校准（Specificationforradiodisturbance and immunity measuring apparatus and methods-Part 1-6: Radio disturbance and im- munity measuring apparatus-EMC antenna calibration)
ANSIC63.5：2017美国电磁兼容国家标准电磁干扰抑制中的辐射发射测量天线校准（9kHz～4oGHz）［AmericanNationalStandardforElectromagneticCompat ibility-Radiated Emission Measurements in Electromagnetic Interference （EMI)Con- trol—Calibrationof Antennas（9kHzto 4oGHz)
IEEEStd145—1993（R2004）IEEE标准天线术语定义（IEEEStandardDefini- tions of TermsforAntennas)
IEEEStd149TM—1979（R2008）（IEEEStd149—1965的修订版） IEEE天线测量程序标准（IEEEStandardTestProceduresforAntennas）
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1场地插人损耗siteinsertionloss
当信号发生器的输出与接收机的输人之间通过电缆和衰减器直接进行的电气连接被校准场地规定位置上的发射天线和接收天线所代替时，两副极化匹配的天线之间的传输损耗。 3.2场地衰减 siteattenuation
1 JJF1897—2021
表 1 天线计量特性（典型值）
偶极子天线 双锥天线 对数周期天线 复合天线
待校参数
其他天线
30~300 30~1000
频率范围/MHz
30~1000
200~1000 30~1000
30~1000
天线系数范围/ dB (m-1) 归一化方向图/dB
4~25
10~30
5~30
取决于天线
0~40
取决于天线取决于天线取决于天线
-40~0 -19~3 0.2~14
40~0 4~7 3.5~32
-40~0 -30~9 0.6~26
40~0 30～—1 3.5~32
增益/dBi 端口回波损耗/dB
天线对参考场地衰减/dB 注： 1*指小双锥天线。 2以上技术指标不作合格性判别，仅提供参考。
10~70
11~67
11~33
不适用
取决于天线
6校准条件 6.1环境条件 6.1.1 室外环境温度：（一10～十40）℃；室内温度：（10～30）℃。 6.1.2 相对湿度：20%～70%。 6.1.3电源要求：（220士11)V、（50士1)Hz。 6.1.4 周围无影响仪器正常校准工作的强电磁干扰 6.1.5风力小于或等于三级，无雨，钢板上无水。 6.2测量标准及其他设备 6.2.1开阔试验场地
采用无气候保护罩的开阔试验场地，其电磁波反射地平面最小尺寸为30m× 20m；反射面的不平整度需要优于士10mm；反射面的边缘与周围的土壤间的接地电阻小于0.12。反射面四周30m的范围内不能有任何高于反射面的物体，如建筑物、 树木或照明灯杆等。
开阔试验场的电性能应满足GB/T6113.105一2018的要求，即：在收发天线水平投影间距10m距离条件下，利用可计算偶极子天线对测量得到的场地插入损耗与计算值差别的绝对值，在考虑了测量不确定度条件下，水平极化时应小于1dB（用于产品检测用天线系数的校准），垂直极化时应小于1.5dB（用于电波暗室性能确认用天线的校准）。 6.2.2全电波暗室
暗室内壁6个面均铺设复合吸波材料，其电性能应满足自由空间归一化场地衰减偏差优于2dB的要求。
