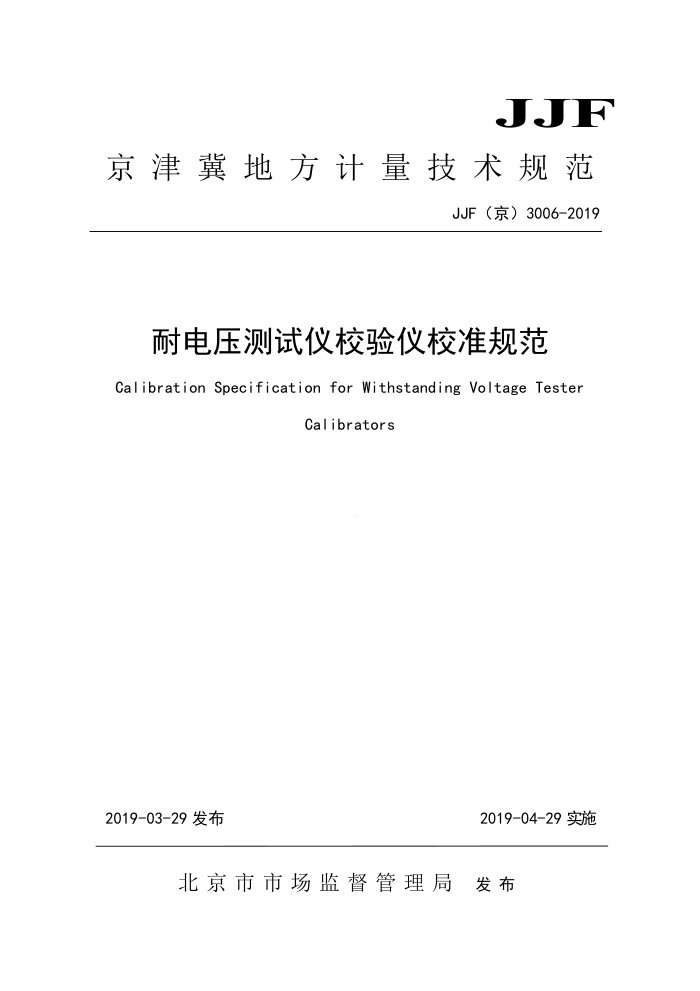

JJF
京津冀地方计量技术规范
JJF（京）3006-2019
耐电压测试仪校验仪校准规范 Calibration Specification for withstanding Voltage Tester
Calibrators
2019-03-29发布
2019-04-29实施
北京市市场监督管理局发布 JJF（京）3006-2019
耐电压测试仪校验仪校准规范 Calibration
JJF（京）3006—2019
for
Specification
Withstanding Voltage Tester Calibrators
归口单位：北京市市场监督管理局起草单位：北京市计量检测科学研究院
河北省计量监督检测研究院
天津市计量监督检测科学研究院
本规程由北京市市场监督管理局负责解释 JJF（京）3006-2019
本规范主要起草人
张磊 （北京市计量检测科学研究院）王亚军 （北京市计量检测科学研究院）印志军 （河北省计量监督检测研究院）赵新明 （天津市计量监督检测科学研究院）
本规范参与起草人
王文静 （北京市计量检测科学研究院）杨阳 （北京市计量检测科学研究院）彭文旭 （北京市计量检测科学研究院）吴裔骞 （北京市计量检测科学研究院） JJF（京）3006-2019
目录
引言 1范围. 2引用文件. 3术语和定义 4概述 5 计量特性. 6通用技术要求 7校准项目和校准方法 8校准结果的处理. 9建议校准周期附 录 A校验仪电压示值测量不确定度评定示例附 录 B电可供参考的测量标准及其对应的校准方法.. 附 录 C耐电压测试仪校验仪校准原始记录格式，附 录 D耐电压测试仪校验仪校准证书内页格式（第2页）附 录 E耐电压测试仪校验仪校准证书内页格式（第3页）
IT
.7
.2
-
8 ....9 .10 ....12
.13 .16 17 JJF（京）3006-2019
引言
本规本规范依据JJF 1071-2010《国家计量校准规范编写规则》、 JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次发布。
II JJF（京）3006-2019
耐电压测试仪校验仪校准规范
1范围
本规范适用于具有交直流电压、交直流电流、电压持续（保持）时间、交流电压的失真度、直流电压的纹波系数等测量功能，最高测量电压不高于20kV的耐电压测试仪校验仪（以下简称“校验仪”）的校准。
2引用文件
本规范引用下列文件： GB/T32192-2015耐电压测试仪 JJG795-2016耐电压测试仪
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1失真度
非线性失真的失真度为全部谐波能量与基波能量之比的平方根值。 当负载为纯阻时，可用全部谐波电压的有效值与基波电压的有效值之比的百分
数来定义。
3.2纹波系数
脉动量纹波含量的均方根值（有效值）与直流分量的绝对值之比。 3.3电压持续（保持）时间
输出电压在稳定阶段所经历的时间，不包括电压上升和下降的时间。
4概述
校验仪是用于对耐电压测试仪进行检定或校准的校验装置，可测量耐电压测试仪的交直流输出电压、交直流电流、输出电压的持续（保持）时间、交流输出电压的失真度和直流输出电压的纹波系数等参数。
校验仪主要由交直流高压电压表、交直流电流表、计时器、失真度测量单元和
1 JJF（京）3006-2019
纹波测量单元等部分组成。
5计量特性 5.1示值误差
校验仪的交直流电压、电流、电压持续（保持）时间、失真度、纹波系数的示值误差均用公式（1）表示，相对示值误差用公式（2）表示：
(1)
4=P-P
4一一示值误差； P一一被校校验仪的显示值； P一一对应输入量的参考值（标准值）。
(2)
Y=4/PX100%
一一相对示值误差。 5.2 最大允许误差
表1 校验仪最大允许误差
参数名称电压电流
最大允许误差
±0.5% ±0.5%
±1% ±1%
±0.2% ±0.2%
电压持续（保持）时间交流电压的失真度直流电压的纹波系数注：具体计量特性，请参照被校校验仪的技术要求，上述指标不适用于合格性判别，仅供
>20S；±1%，≤20s；±0.2s
土1%（绝对误差）土1%（绝对误差）
参考。
6通用技术要求
6.1环境条件及设施 6.1.1参考条件及其允许偏差见表2。
表2 参考条件及其允许偏差
影响量环境温度相对湿度电源电压电源频率
允许偏差 ±5℃
参考值或范围
20 ℃ ≤75% 220 V 50 Hz
± 10% ± 5%
2 JJF（京）3006-2019
6.1.2应配备保障人员安全的绝缘手套、橡胶垫等，应具备良好的接地设施。 6.2校准装置要求
6.2.1校准装置的扩展不确定度（k=2）应不大于被校校验仪各参数最大允许误差绝对值的1/3。 6.2.2校准装置电压源、电流源的3分钟短时稳定性应优于0.05%。
7校准项目和校准方法
7.1 校准项目
校验仪校准项目见表3。
表3校验仪校准项目一览表校准项目
序号 1 2 3 4 5 6
校准方法条款
外观及通电检查电压示值误差电流示值误差
7. 2. 1 7. 2. 2 7. 2. 3 7. 2. 4 7. 2. 5 7. 2. 6
电压持续（保持）时间示值误差交流电压的失真度示值误差直流电压的纹波系数示值误差
7.2# 校准方法 7.2.1外观及通电检查
被校校验仪的仪器名称、型号、制造厂名或商标、出厂编号、端钮标志等信息应齐全；端钮、开关、按键和调节旋钮应无松动、损伤、脱落；各种功能标志应齐全正确。
通电后开关、按键、调节旋钮、显示应工作正常。 7.2.2电压示值误差
将校验仪的电压测量端并联接入电压测量回路中，接地端可靠连接并接地。调节高压电压源，缓慢地增加电压，使被校校验仪的电压示值顺序地指示到每个校准点，并记录实际值，重复测量2次，取其平均值作为测量结果。校准点由低到高至量程值点，均匀选取，至少5个校准点，覆盖整个测量范围。
校验仪电压示值误差的校准可按图1中a)、b）、c)、d)四种方法之一进行。 a）标准源法调节交、直流高压标准源输出电压至被校校验仪校准点，此时被校校验仪示值
为U、，交、直流高压标准源输出电压为U，，用公式（3）计算相对误差。
m
