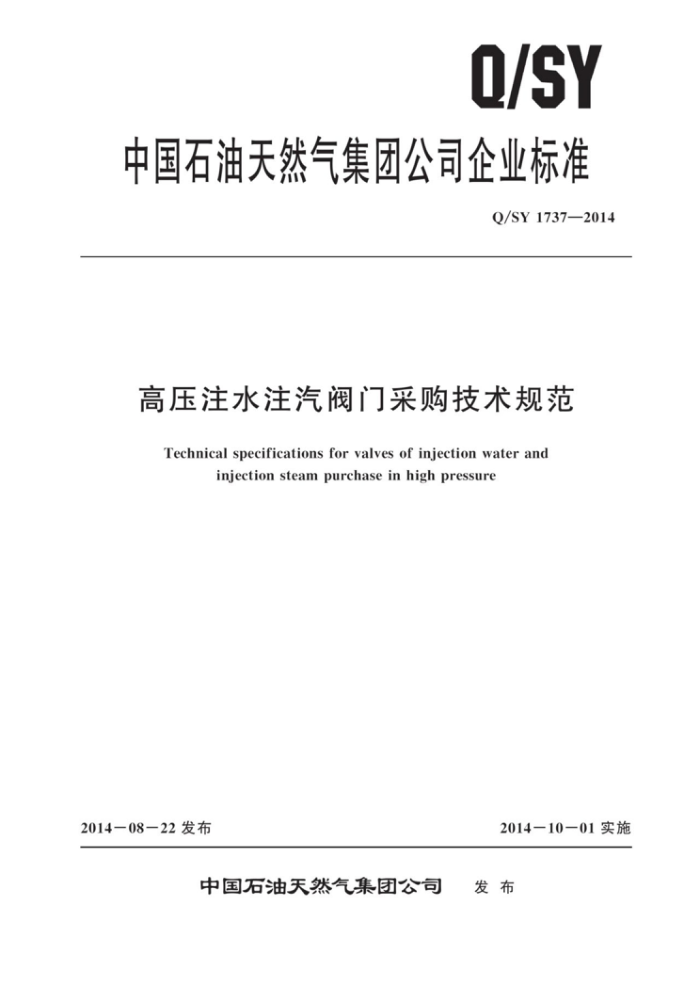

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1737—2014
高压注水注汽阀门采购技术规范
Technical specifications for valves of injection water and
injection steam purchasein highpressure
2014一08—22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1737—2014
目 次
前言
范围 2 规范性引用文件
1
阀门分类与型号命名 3. 1 分类 3. 2 型号命名高压注水阀门技术要求
3
4 管
4. 1 基本参数 4. 2 阀体 4.3 连接端 4. 4 阀盖 4. 5 阀体与阀盖的连接 4. 6 启闭件 4. 7 阀座 4.8 阀杆和阀杆螺母 4. 9 操作 4.10 注水阀门材料高温高压注汽阀门技术要求 5. 1 典型结构型式 5. 2 基本参数 5.3 结构长度 5. 4 阀体 5. 5 连接端 5. 6 阀盖 5. 7 阀瓣 5. 8 阀座 5. 9 阀杆和阀杆螺母 5. 10 填料和填料函· 5. 11 操作 5.12 高温高压注汽阀门材料 6 检验和测试 6. 1 检验方式· 6. 2 检验内容 6.3 检验方法· 6. 4 检验规则
5
.
10
10
10
12 12 I Q/SY1737—2014
标志、包装、运输、贮存和资料
13 13 14 14 14 15 16
7
....
.....
7. 1 标志 7.2包装… 7.3运输和贮存… 7.4资料…. 8 技术服务
...
.
参考文献
.....
..
...
....
II Q/SY17372014
前言
本标准按照GB/T1.1-2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司物资采购管理部提出本标准由中国石油天然气集团公司标准化委员会物资采购管理专业标准化直属工作组归口。 本标准起草单位：集团公司物资采购管理部、大港油田分公司、辽河油田分公司。 本标准主要起草人：李志刚、夏艳铎、张玉忠、王梅中、纪丽娜、陈辉、周显英、丁忠旭。
ⅢI Q/SY1737—2014
高压注水注汽阀门采购技术规范
1范围
本标准规定了中国石油天然气集团公司（以下简称集团公司）相关油气田用高压注水注汽阀门的
分类与型号命名，高压注水阀门技术要求，高温高压注汽阀门技术要求，阀门检验和测试，标志、包装、运输、贮存、资料以及技术服务等采购要求。
本标准适用于公称压力PN100～PN420，公称尺寸DN25～DN300，使用温度－29℃～121℃，其工作介质为石油、水等的中高压注水阀门；以及适用于公称压力PN160～PN420，公称尺寸DN15 ～DN200，使用温度－29℃～560℃，其工作介质为气体、油气、天然气、蒸汽等的高温高压注汽阀门。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB150压力容器 GB/T152.4紧固件 牛六角头螺栓和六角螺母用沉孔 GB/T 196 普通螺纹基本尺寸（GB/T196—2003，ISO724：1993，MOD） GB/T197 普通螺纹 公差（GB/T197—2003，ISO965-1：1998，MOD) GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 699 优质碳素结构钢 GB/T 899 双头螺柱bm=1.5d GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T 5796.1 梯形螺纹 第1部分：牙型 GB/T5796.2 梯形螺纹 第2部分：直径与螺距系列 GB/T5796.3 梯形螺纹 第3部分：基本尺寸 GB/T5796.4 梯形螺纹 第4部分：公差 GB/T 6175 2型六角螺母 GB/T7306.2 55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 9113 整体钢制管法兰 GB/T 9124 钢制管法兰 技术条件 GB/T12220 通用阀门 标志 GB/T 12221 金属阀门 结构长度 GB/T12224 钢制阀门 一般要求（GB/T12224—2005，ASMEB16.34a：1998，NEQ) GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T12234 石油、天然气工业用螺栓连接阀盖的钢制闸阀
1 Q/SY1737—2014
GB/T12235 石油、石化及相关工业用钢制截止阀和升降式止回阀 GB/T26480 阀门的检验和试验 HG/T20592~20635 钢制管法兰、垫片、紧固件 JB/T308 阀门 型号编制方法 JB/T4730.4 承压设备无损检测 第4部分：磁粉检测 JB/T4730.5 承压设备无损检测 第5部分：渗透检测 JB/T 6440 阀门受压铸钢件射线照相检验 JB/T7927 阀门铸钢件外观质量要求 JB/T8859 截止阀 静压试验寿命试验规程 JB/T9092 阀门的检验与试验
阀门分类与型号命名
3
3.1分类 3.1.1 按功能划分
阀门按其功能分为：闸阀、截止阀、止回阀、节流阀、平衡式多功能阀。 3.1.2 2按连接方式划分
阀门按连接方式分为：焊接式、法兰式、卡箍式、螺纹式。 3.1.3 按主体加工方式划分
阀门按主体加工方式分为：铸造、锻造或锻造焊接。 3.2 2型号命名 3.2.1 产品型号
产品型号编制按JB/T308的规定执行（如图1所示）。产品型号由阀门类型代号、驱动方式代
号、连接形式代号、结构形式代号、密封面材料或衬里材料代号、压力代号、阀体材料代号组成。 3.2.2 阀门类型代号
阀门类型代号见表1。
表1 阀门类型代号
注水多功能阀
类型 闸阀 截止阀止回阀节流阀 截止止回 截止节流 截止节 截止 截止 截止 注汽截注汽止代号 Z J A L JHT JLH JLT JH JT JL RJ RH
阀门 注水 注水 注水 注水
止阀 回阀
调节阀 止回阀 流调节阀 止回阀 调节阀 节流阀
示例1：J86Y-320A105表示直通流道阀瓣平衡式注水截止阀， 连接方式为卡箍连接， 密封面为硬质合金， 公称压力320kg， 阀体材质锻钢A105。
示例2：RJ65Y-250A105表示阀瓣非平衡式直通流道高温高压注汽截止阀，连接方式为焊接，密封面为硬质合金，公称压力250kg，阀体材质锻钢A105。
2
