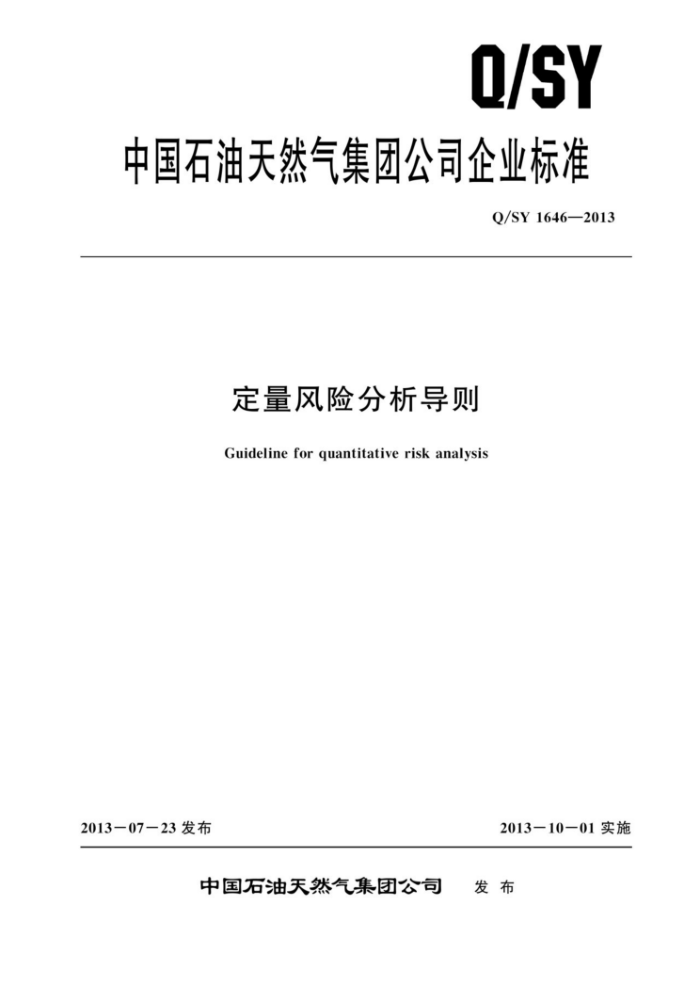

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1646—2013
定量风险分析导则
Guideline for quantitative risk analysis
201307—23发布
2013一10-01实施
中国石油天然气集团公司 发布 Q/SY 1646—2013
目 次
前言引言
1
范围 2 规范性引用文件 3 术语和定义
-般要求资料数据收集
4
5
6 危险辨识
频率分析 8 后果严重性分析 9 风险定量计算 10 风险评估 11 降低风险的主要原则 12 结论和报告附录A (资料性附录) 分析对象单元选择方法 危险度评价法附录B（资料性附录） 分析对象单元选择方法 设备选择数法附录C(资料性附录) 设备系数（Fe）附录D(资料性附录) 事件树分析结果附录E（资料性附录） 点火概率附录F(资料性附录) 后果模型选择图附录G（资料性附录） 致死率与概率值对应关系及物质毒性常数附录H (资料性附录) 典型的降低风险的对策措施
7
10
15
16
17
19
25
27
29 32
33
34
I Q/SY 1646—2013
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团公司标准化委员会健康安全环保专业标准化技术委员会提出并归口。
本标准起草单位：中国寰球工程公司。 本标准主要起草人：黄云松、赵欣、袁印实、李森、黄勇华、宋少光、魏亚斌、舒小芹、刘玉
东、杨柳、张玉龙、孔繁旭、丁冠政。
本标准为首次发布。
II Q/SY 1646—2013
定量风险分析导则
1范围
本标准规定了石油天然气和石油化工相关装置（设施）定量风险分析（QuantitativeRisk
Analysis，以下简称QRA）过程中的技术要求、工作程序和基本方法。
本标准适用于中国石油及其内部企业以及为中国石油服务的油气生产集输、炼油化工生产、油气储运等新建、改建、扩建和在役装置（设施）的定量风险分析。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB18306 中国地震动参数区划图 GB50160石油化工企业设计防火规范 HG20660一2000压力容器中化学介质毒性危害和爆炸危险程度分类 SY/T6714一2008基于风险检验的基础方法
3术语和定义
下列术语和定义适用于本文件。
3.1
失效 failure 系统、结构或元件失去其原有包容流体或能量的能力（如泄漏）。
3. 2
失效频率 failure frequency 装置（设施）发生失效的频率，单位为年-1。
3.3
失效后果 failure consequence 装置（设施）失效引起火灾、爆炸、毒性导致的人员伤害。
3. 4
定量风险分析 quantitative risk analysis (QRA) 对某一装置（设施）发生失效频率和后果进行定量分析，并与风险可接受标准比较的系统方法
3. 5
分析对象单元 unit 定量风险分析中，具有清晰边界和特定功能的一组设备或设施，在泄漏时能与其他设备或设施及
时切断。 3. 6
单元存量 inventory
1 Q/SY 1646—2013
分析对象单元内可能释放流体的最大量。
3. 7
点火源 ignition source 能够使可燃物与助燃物（包括某些爆炸性物质）发生燃烧或爆炸的能量源。
3. 8
个人风险 individual risk 也称个体风险，个体在危险区域可能受到某种程度伤害的频发程度，通常表示为个体死亡的发生
频率，单位为年-1。 3. 9
社会风险 societal risk 群体在危险区域承受某种程度伤害的频发程度，通常表示为大于或等于N人死亡的事故累计频
率（F)，以累积频率和死亡人数之间关系的曲线图（F一N曲线）来表示。 3.10
致死率 (P) probability of death 表示个体死于失效的可能性，为0～1之间的无因次数。
3. 11
当量孔径 equivalent aperture 把水力半径相等的圆孔直径定义为非圆孔的直径称为当量孔径。
3.12
个人风险等值线 contourlineofindividual risk
n t
平面图上个人风险值相等的各点所连成的闭合曲线。 3.13
F一N曲线 F-Ncurve 也称累积频率（F）一死亡人数（N）曲线或社会风险曲线，表示能够引起大于或等于N人死亡
的事故累积频率（F），即单位时间内（通常为年）的死亡人数。
4一般要求
4. 1 QRA小组
在进行定量风险分析时，应成立定量风险分析小组。小组成员宜由企业相关人员和风险分析技术服务机构共同组成，包括但不限于风险分析项目经理、企业主管、工艺/设备工程师、安全工程师/风险分析师及风险分析技术专家。 4. 2 QRA 基本程序
QRA的基本程序分为： a) 资料数据收集。 b) 危险辨识。 c) 失效频率分析。 d) 失效后果分析。 e) 风险定量计算。 f) 风险评估。 g) 风险削减措施。 h) 结论和报告。
2 Q/SY 16462013
引言
定量风险分析（QRA）是对危险进行识别，对选定的泄漏场景进行事件发生频率与后果严重程度的定量计算，并提出全面综合分析结论的工艺安全分析方法，
借助于定量风险分析所获得的数据和结合，综合考虑经济、环境、可靠性和安全性等因素， 制定适当的风险管理程序及措施，可为设计、运行、安全管理及决策提供技术支持
Ⅲ
