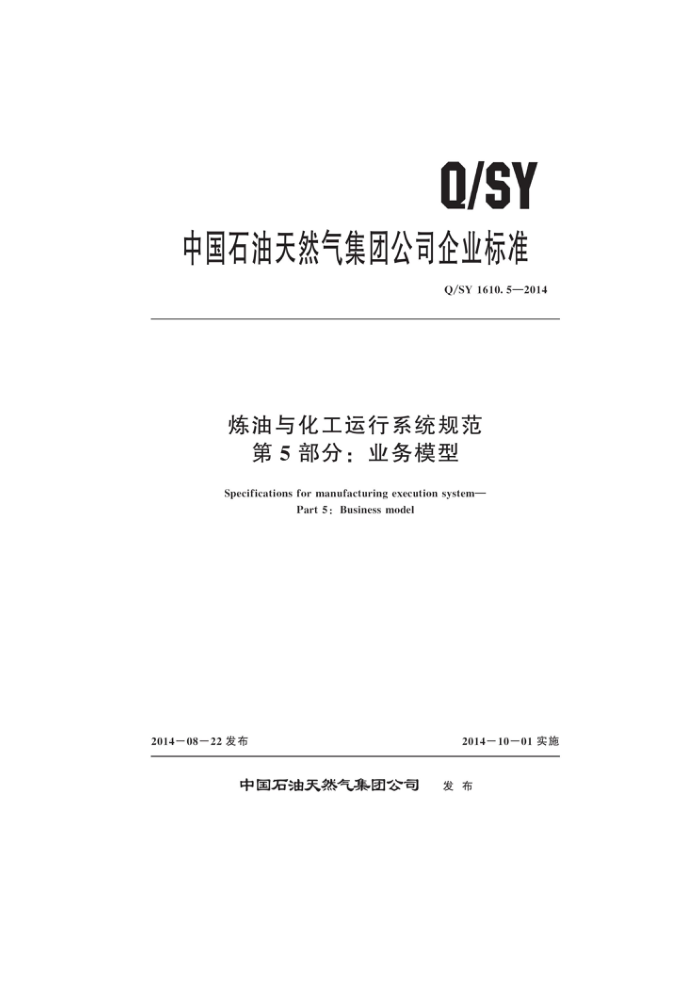

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1610. 5—2014
炼油与化工运行系统规范
第5部分：业务模型 Specifications for manufacturing execution system-
Part 5: Business model
2014—0822发布
2014—10—01实施
中国石油天然气集团公司 发布 Q/SY 1610. 5—2014
目 次
前言·
范围业务模型 2. 1 质量管理 2.2 物料平衡 2.3 统计平衡 2.4生产运行管理 2.5 公用工程附录A（规范性附录） 质量管理业务流程附录B（规范性附录） 物料平衡业务流程附录C（规范性附录） 统计平衡业务流程附录D（规范性附录） 公用工程业务流程·
2
.....
·
13 :14
. Q/SY1610.5—2014
前 言
Q/SY1610《炼油与化工运行系统规范》分为五个部分：
第1部分：术语；第2部分：属性规范值；第3部分：应用管理；第4部分：根源数据采集；第5部分：业务模型。
本部分为Q/SY1610的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司信息管理部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：兰州石化分公司本部分主要起草人：汪鲲、刘亚儒、刘鹏、李杰、高兴彦、杨朝辉、李英浩、宋倩
II Q/SY 1610. 5—2014
炼油与化工运行系统规范第5部分：业务模型
范围 Q/SY1610的本部分规定了炼油与化工运行系统中实体的质量管理、物料平衡、统计平衡、生产运行管理、公用工程等业务模型方面的工作内容。
1
本部分适用于炼油与化工运行系统的建设、运维和应用。
业务模型 2.1质量管理 2.1.1 业务活动描述 2.1.1.1 原材料操作业务
2
实验室样品类型为原材料（原料）的样品的操作流程见图A.1。 2.1.1.2 实验室中控馏出口操作业务
实验室样品类型为中控馏出口的样品的业务操作流程见图A.2。 2.1.1.3实验室成品操作业务
实验室样品类型为成品的样品的操作流程见图A.3。 2.1.1.4 实验室环境监测操作业务
实验室样品类型为环保或者水质的样品的检验操作流程见图A.4。 2.1.1.5实验室临时加样操作业务
实验室根据生产调度临时采样的样品操作流程见图A.5。 2.1.2 业务活动时间、活动地点、操作对象
质量管理业务活动见表1。 2.2物料平衡 2.2.1业务活动描述 2.2.1.1 计量管理业务
实现装置/罐区计量仪表数据收集及数据管理功能。地区公司计量业务活动概述见图B.1。 2.2.1.2罐区管理业务
实现储罐类节点物料平衡模型信息的综合管理功能。地区公司罐区业务活动概述见图B.2。 Q/SY1610.5—2014
表 1 实验室信息系统业务
业务名称 业务活动 业务活动 操作对象
操作内容
时间 地点
班长采样工 根据班长安排到装置区采样点采样
根据生产调度或装置人员通知安排采样计划
在生产 班长/组长 将样品登陆到系统并分配分析装置区 化验员/分析员 将分析结果录入系统，并对实验过程和结果进行
根据生产
确认
原材料操作 需要，临 点及实 的采样
对岗化验
时通知 验室内 员/分析员 对分析结果进行对岗审核
完成 班长/组长 对分析结果和实验数据进行审核
班长/组长/ 技术员质检员 判定化验结果并出具检验单班长
对化验数据进行审核发布
根据检验计划安排采样
采样工 根据班长安排到装置区采样点采样班长/组长 将样品按照一定频次登陆到系统
在生产装置区
根据一定 的采样 化验员/分析员 将分析结果录人系统，并对实验过程和结果进行
确认对分析结果进行对岗审核对分析结果和实验数据进行审核对化验数据进行审核发布根据生产调度或装置人员通知安排采样计划根据班长安排到装置区采样点采样
中控馏出口操作
频度 点及实 对岗化验员/
验室内
完成 班长/组长 分析员
班长/组长/ 技术员班长采样工
在生产 班长/组长 将样品登陆到系统并分配分析装置区
将分析结果录入系统，并对实验过程和结果进行确认
成品操作 需要，临 的采样 化验员/分析员
根据生产
对岗化验员/ 对分析结果进行对岗审核
时通知 验室内 点及实
分析员班长/组长技术员质检员 判定化验结果并出具合格证、检验单
完成 班长/组长/ 对分析结果和实验数据进行审核
对化验数据进行审核发布
根据检验计划安排采样
班长采样工 根据班长安排到装置区采样点采样
在生产装置区 班长/组长 将样品按照一定频次登陆到系统
根据一定 的采样 化验员/分析员 将分析结果录入系统，并对实验过程和结果进行确认频度 点及实 对岗化验员/分析员 对分析结果进行对岗审核
环境监测操作
验室内完成
班长/组长 对分析结果和实验数据进行审核班长/组长/
对化验数据进行审核发布
技术员
2 Q/SY 1610. 5—2014
表1 (续)
业务名称 业务活动 业务活动 操作对象
操作内容
时间 地点
班长采样工 根据班长安排到装置区采样点采样班长/组长 将样品登陆到系统并分配分析
根据临时通知安排采样计划
在生产装置区点及实
临时加样操作 需要，临 的采样 化验员/ 分析员 将分析结果录人系统，并对实验过程和结果进行
根据生产时通知
确认
验室内 对岗化验员/ 对分析结果进行对岗审核
分析员班长/组长 对分析结果和实验数据进行审核班长/组长/技术员 对化验数据进行审核发布
完成
2.2.1.3 装置管理业务
实现装置类节点物料平衡模型信息的综合管理功能，地区公司装置业务活动概述见图B.3。 2.2.2业务活动时间、活动地点、操作对象
物料平衡业务活动见表2。
表 2 物料平衡系统业务操作对象
业务活动时间装置当班时间
操作对象装置操作工 上报装置生产数据生产调度员 审核装置生产数据罐区操作工
操作内容
业务名称
业务活动地点
（根据地区公司上班时间， 地区公司装置管理现场如5班3倒、4班2倒）
装置管理
罐区当班时间（根据地区公司上班时间， 地区公司罐区管理现场如5班3倒、4班2倒）
上报罐区生产数据
罐区管理
生产调度员 审核罐区生产数据计量操作工 上报计量生产数据生产调度员 审核计量生产数据
计量当班时间
计量管理 （根据地区公司上班时间， 地区公司计量管理现场
如5班3倒、4班2倒）
统计平衡
2.3 2.3.1 业务活动描述
集成装置数据、罐区数据、厂际间互供数据、进出厂等数据，通过统计人员的逐级审核，实现日、旬、月统计平衡，最终支撑ERP等系统的应用，业务活动见图C.1。 2.3.2 业务活动时间、活动地点、操作对象
统计平衡业务活动见表3。
3 Q/SY 1610. 5—2014
表 3 统计平衡业务活动对象
业务活动地点
业务名称装置统计审核 统计业务人员当班时间 统计人员管理现场
操作对象装置操作工 上报装置生产统计数据生产统计员 审核装置生产统计数据罐区操作工 上报罐区生产统计数据生产统计员 审核罐区生产统计数据
操作内容
业务活动时间
罐区统计审核 统计业务人员当班时间 统计人员管理现场
2.4 生产运行管理 2.4.1 业务活动描述 2.4.1.1 操作监控业务
对装置工艺卡片上涉及的工艺位号的实时监控和偏差记录。 2.4.1.2操作指令业务
调整生产方案，下达工艺指令对不同生产方案下工艺指标偏差的监控，监控生产指令的执行情况。 2.4.1.3操作日志业务
记录班组生产执行及交接班情况。 2. 4. 2 业务活动时间、活动地点、操作对象
运行管理业务活动见表4。
表4 运行管理业务活动对象
业务名称 业务活动时间 业务活动地点 操作对象
操作内容
监控生产，查找产生偏差原因，按照分类
装置操作人员 操作工 填写产生偏差的原因，调整实际生产确保
操作监控
当前班组 现场
稳定运行查看偏差及偏差原因
班长生产处 调整生产方案，并创建出新的生产指令
验证操作指令，可增加临时位号并对调度创建的指令进行审批接收指令，激活新建的指令，在新的操作指令下进行生产按照指令要求监控装置运行情况和偏差情况创建操作日志，填写生产信息，提交操作日志
操作指令 产方案，确定 现场 装置操作人员 工艺主任
生产处下达生业务活动时间
班长操作工
装置操作人员 班长现场
操作日志
当前班组
工艺主任 确认日志信息
4
