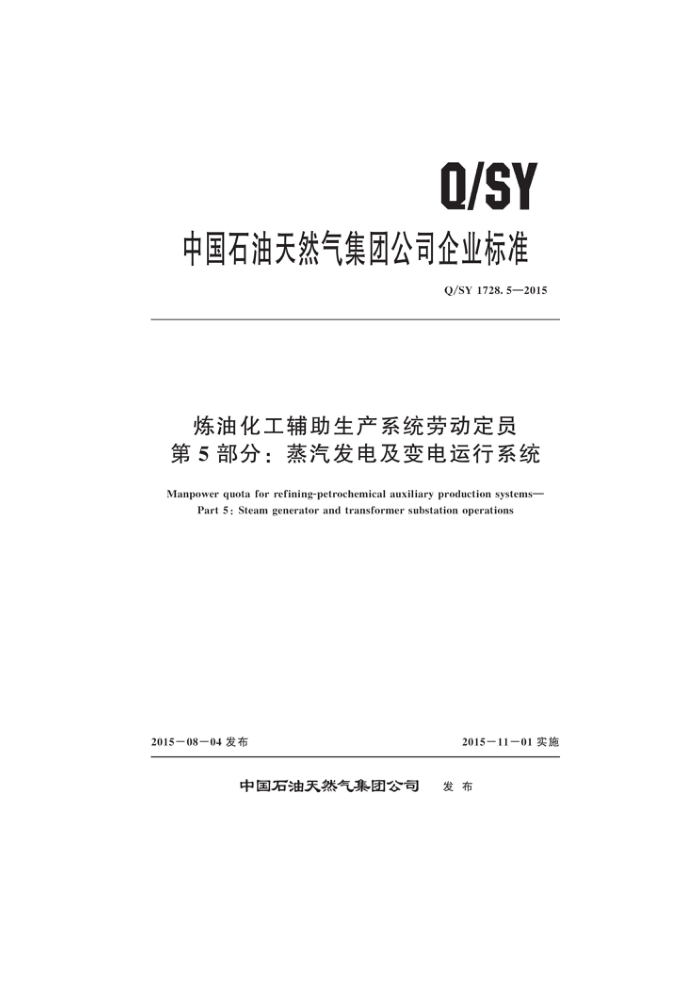

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1728.5—2015
炼油化工辅助生产系统劳动定员第5部分：蒸汽发电及变电运行系统
Manpower quota for refining-petrochemical auxiliary production systems-
Part 5 : Steam generator and transformer substation operations
2015—08-04发布
2015-11-01实施
中国石油天然气集团公司 发布 Q/SY 1728. 52015
目 次
前言…
H
范围 2 蒸汽发电系统劳动定员电站电气运行系统劳动定员 4变电运行系统劳动定员使用说明
.......
................
3
..
5
... Q/SY1728.5—2015
前言
Q/SY1728《炼油化工辅助生产系统劳动定员》分为5个部分：
第1部分：空分空压装置；第2部分：锅炉装置；第3部分：供水装置；第4部分：污水处理装置；第5部分：蒸汽发电及变电运行系统。
本部分为Q/SY1728的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会劳动定员定额专业标准化技术委员会提出并归口。
本部分起草单位：辽阳石化分公司、抚顺石化分公司、锦州石化分公司、锦西石化分公司、兰州石化分公司、吉林石化分公司、大连石化分公司、大庆炼化分公司、大庆石化分公司、独山子石化分公司、克拉玛依石化分公司。
本部分主要起草人：梁保伟、赵为民、刘靖伟、闫立伟、孙强、张文瀚、陈如伟、丁华、李东源、朱军、贾云革、帕尔哈提。
II Q/SY 1728. 5—2015
炼油化工辅助生产系统劳动定员第5部分：蒸汽发电及变电运行系统
范围
1
Q/SY1728的本部分规定了蒸汽发电及变电运行系统的岗位设置和劳动定员，本部分适用于中国石油天然气集团公司所属炼化生产企业的蒸汽发电及变电运行系统，
蒸汽发电系统劳动定员蒸汽发电系统劳动定员
2.1
蒸汽发电系统岗位设置、主要工作内容及劳动定员见表1。
表 1 蒸汽发电系统劳动定员定员倒班人/班
序号 岗位名称
主要工作内容
班长司机副司机
负责组织本班安全生产和班组的管理负责汽轮机主体系统操作负责汽轮机辅助系统操作
1
1 1 0. 5
2 3
2.2劳动定员补充说明 2.2.1本部分适用于汽轮机单台（套）容量在20MW以上的蒸汽发电系统，容量小于20MW可参照上述定员。 2.2.2设置除氧、给水和减温减压岗位的，分别负责除氧、给水和减温减压的操作及维护工作。汽轮机总容量在200MW以下，除氧岗位定员1人/班，给水岗位定员1人/班，减温减压岗位定员 1人/班；汽轮机总容量大于200MW，除氧、给水和减温减压岗位各增加定员1人/班。 2.2.3表1中蒸汽发电系统劳动定员指单台（套）汽轮机单个班的定员人数。 2.3工艺流程
蒸汽发电系统定员依据的工艺流程见图1。 电站电气运行系统劳动定员 3.1电站电气运行系统劳动定员
电站电气运行系统岗位设置、主要工作内容及劳动定员见表2。 Q/SY 1728.5—2015
表2电站电气运行系统劳动定员定员
序号 岗位名称
主要工作内容
倒班人/班 1 1 3 5
站长主值副值合计
负责组织本班安全生产和班组的管理负责发电系统运行状态监控及参数调整负责发电系统巡检及开关操作
1 2 3
蒸汽
发电机
锅炉
汽轮机
减温减压
软水
蒸汽用户 加热器 凝汽器
给水泵
除氧器
化学制水
图1 蒸汽发电系统工艺流程图
3.2劳动定员补充说明 3.2.1同一厂房内机组数超过5台（含5台）的，主值、副值各增加定员1人。 3.2.2汽轮机总容量大于200MW的，主值、副值各增加定员1人。 3.2.3 表2中电站电气运行系统劳动定员指单个控制室单个班的定员人数 3.3 工艺流程
电站电气运行系统定员依据的工艺流程见图2。
汽轮机
发电机图2电站电气运行系统工艺流程图
主变
一用户
变电运行系统劳动定员变电运行系统劳动定员
4.1
变电运行系统岗位设置、主要工作内容及劳动定员见表3。 4.2劳动定员补充说明 4.2.1本部分适用于有视频监控的单个有人值守变电所。如果同时负责6个以上无人值守的变电所或无视频监控的单个有人值守变电所，第二值班员岗位增加定员1人/班。
电站电气系统总变和变电运行系统总变参照上述定员，第二值班员岗位增加定员1人/班。
4. 2. 2 2 Q/SY 1728. 5—2015
表 3 变电运行系统劳动定员定员
序号 岗位名称
主要工作内容
倒班人/班
白班
班长第一值班员第二值班员合计
负责组织本班安全生产和班组的管理负责本班配电柜操作、电气设备运行巡检、维护等工作配合第一值班员做好本班配电柜操作、电气设备运行巡检、维护等工作
1 2
1
1
2
使用说明 5.1年生产能力小于本部分规定水平的生产装置，应合并工作量不饱满的岗位，减少岗位设置，其劳动定员要相应减少。 5.2本部分规定的装置劳动定员是按单班设置的，实际倒班形式可由各企业结合企业实际状况和生产需要，按照国家有关工作日制度和中国石油天然气集团公司有关要求执行。 5.3本部分为操作服务岗位劳动定员，不包括管理及专业技术岗位定员。 5.4本部分未考虑备员。凡使用本部分的单位，可结合本单位生产装置性质、人员构成、员工培训及休假等情况，宜按照不超过装置定员10%的比例确定备员。 5.5由于装置区域大小、生产设备、工艺不同而增加附属设备的，可适当增加定员
