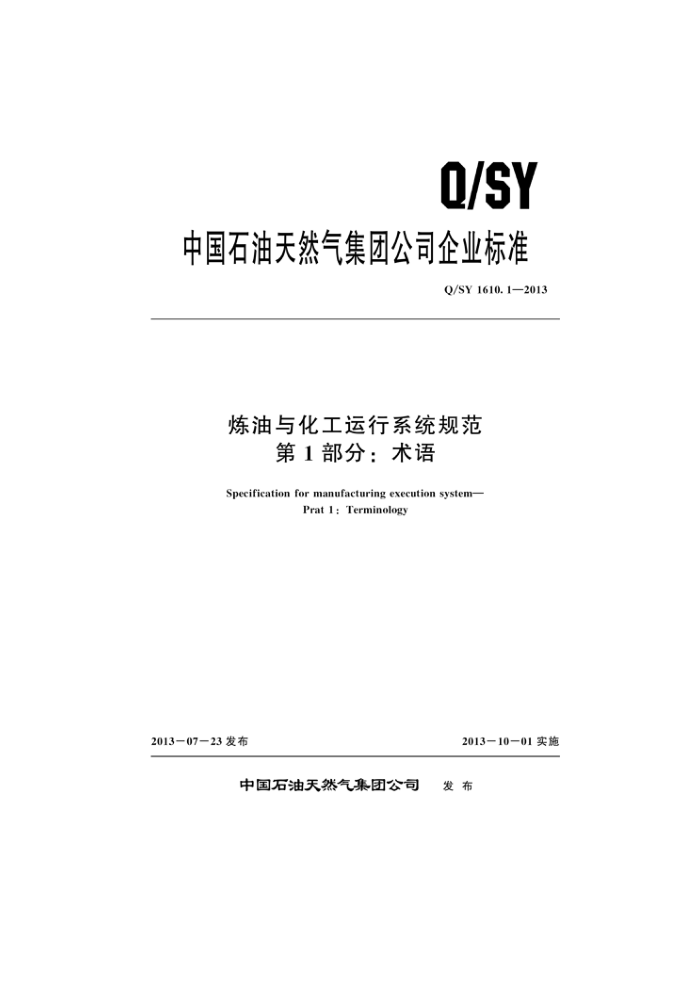

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1610. 1—2013
炼油与化工运行系统规范
第1部分：术语
Specification for manufacturing execution system-
Prat 1: Terminology
2013—07—23发布
2013—10—01实施
中国石油天然气集团公司 发布 Q/SY 1610. 12013
目 次
前言…
I
范围术语定义中文索引 . 英文索引…..
.........
...................
2
..12 ...15 Q/SY 1610. 1—2013
前 言
Q/SY1610《炼油与化工运行系统规范》分为5个部分：
第1部分：术语；第2部分：属性规范值；第3部分：应用管理；第4部分：根源数据采集；第5部分：业务模型。
本部分为Q/SY1610的第1部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司信息管理部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：兰州石化分公司本部分起草人：高兴彦、刘亚儒、刘鹏、张磊、蒙延佩、赵日伟、李杰、刘金凤。
II Q/SY 1610. 1-2013
炼油与化工运行系统规范
第1部分：术语
范围 Q/SY1610的本部分规定了炼油与化工运行系统术语，本部分适用于中国石油炼油与化工运行系统的建设、运维和应用。 术语定义 2.1 基本术语 2. 1. 1
2
炼油与化工运行系统 manufacturing execution system 中国石油天然气集团公司信息化总体规划中规划的炼油与化工运行系统（B1系统），是位于上层
计划管理系统与底层工业控制系统之间的、面向生产运行层的信息系统，通过信息传递对调度、运行和统计的整个生产过程进行优化管理，也称生产执行系统或生产运行系统，简称MES。 2. 1. 2
工厂参考模型 plant reference model 用来组织、存储工厂基础信息的数据模型，也称工厂基础信息管理，简称PRM。
2.1.3
实验室信息管理系统laboratory information management system MES 的子系统，是实现了以实验室为核心的整体环境管理的信息系统，简称LIMS。
2. 1. 4
实时数据库系统 process history database system MES的子系统，是对生产过程的实时数据进行采集和储存的数据库系统，简称PHD。
2. 1. 5
实时数据库应用系统 process history database application system MES的子系统，是对生产操作进行监控、分析及对事件进行预警、处理的数据库应用系统，简
称 PHDAPP。 2. 1. 6
运行管理系统 operation management system MES 的子系统，是对生产运行的过程进行监控、协调和管理的应用系统，简称OM。
2. 1.7
物料平衡系统 production balance system MES的子系统，是记录生产过程中装置的投人产出量，储罐的库存量、收入量及拨出量，并通
过计算达到投入产出平衡的应用系统，简称PB。 2.1. 8
物料移动系统 production movement system MES 的子系统，是对物料在工厂内的装置和节点间的移动进行计划、执行、监控和记录的应用
系统。
1 Q/SY 1610. 1—2013 2. 1. 9
收率计算系统 yield calculation system MES的子系统，是对不同生产方案下的装置加工量和收率进行计算和统计的应用系统
2. 1. 10
生产计划与排产系统 production scheduler system MES的子系统，是一个可用于连续和间歇过程工业以帮助决定生产调度的工具，可快速生成多
个优化的调度方案，简称PS。 2. 1. 11
生产运行平台 workcenter process knowledge system MES 的信息发布平台，是基于Web 浏览器，用以集成和发布各子系统及第三方业务系统数据的
信息系统，简称WPKS。 2. 1.12
生产统计系统 production analysis system MES 的子系统，是以物料平衡、物料移动、收率计算和公用工程数据为基础，自动生成企业报
表的报表系统，简称 PA。 2. 1.13
公用工程系统 utility system MES的子系统，是对企业各类能源的外购、消耗、自产、外售量进行可视化跟踪及平衡信息展
示的应用系统。 2. 1. 14
统计平衡系统 statistical balance system MES的子系统，是对物料平衡和公用工程子系统提供的数据进行归并、统计的应用系统
2. 1. 15
ERP接口 ERP interface 通过MES形成的规范的数据传输工具，为ERP提供数据支撑。
2. 2 工厂参考模型用术语 2. 2. 1
物料 production MES中企业生产涉及的主要物质，包括原料、半成品和成品，不含公用工程和三剂。
2. 2. 2
层级 hierarchy 相同类型的工厂基础信息在 MES 中的排列关系。
2.2.3
物料层级 production hierarchy 物料类信息在 MES 中的排列关系。
2. 2. 4
组织结构层级organization hierarchy 工厂组织结构信息在MES中的排列关系，包括公司、分厂、车间和装置四级
2. 2. 5
系统组态 system configuration 搭建MES各子系统数据模型的过程。
2 Q/SY 1610. 1-2013
2. 2. 6
基础改造 basis improvement 为保证MES顺利实施而对工厂网络、机房和控制系统等进行的专项改造。
2. 2. 7
生产网 special network 独立于办公网络的专用设备和链路，用于连接MES使用的BUFFER机和服务器。
2. 2. 8
控制网 control network 用于连接控制系统、工程师站等系统和设备的网络链路，
2. 2. 9
生产环境 formal environmental MES项目实施完成后系统运行的工作环境，包括服务器和网络环境，也称为正式环境。
2. 2.10
开发测试环境 test environment MES项目在实施和后期维护中提供给开发、实施人员的测试平台，简称测试环境。
2.3实验室信息管理术语 2.3.1
样品登记 sample login LIMS的功能之一，将样品信息录人系统，是化验工作在LIMS系统实现的第一步，也称样品
登录。 2. 3. 2
样品发布 sample released LIMS的功能之一，将样品化验结果批量通过审核并发布。
2.3.3
样品登录模板 sample login template 实现样品登记功能时使用的、预先定义好的模板，设定了需录人的样品信息。
2. 3. 4
自动调度 scheduler LIMS 的功能之一，按照设定的频次和要求自动录人样品信息。
2. 3. 5
手动登样 manual sample login LIMS的功能之一，按照检验计划将样品信息人工录人系统，也称人工登样
2.3.6
手动判等 manual grade judgment LIMS 的功能之一，根据分析结果按照产品规格指标对样品进行质量判定，也称人工判等。
2. 3. 7
自动判等 auto grade judgment LIMS 的功能之一，按照事先设定的判等规则和规格指标自动对样品进行质量判定。
2. 3. 8
对岗审核 post review LIMS的功能之一，同一岗位的化验人员对样品信息和结果进行相互检查，
3 Q/SY 1610. 1—2013 2. 3. 9
常规分析 routine analysis 化验室日常所做的样品分析。
2. 3. 10
临时加样 temp analysis 根据临时需要安排的样品分析。
2.3.11
检测单 test list 系统预定义的、用于给样品分配相应分析的检测计划单。
2. 3. 12
规格指标 示 sample specification 用于比对结果的特定限值，
2.3.13
文件夹 folder 进行数据处理用的对象的动态集合，包括样品、检测和结果
2.3.14
文件夹模板 folder template 定义了样品、检测、结果等对象的选择标准的初级文件夹。
2.4实时数据库及应用术语 2. 4. 1
源系统 source system 为 PHD 提供实时数据的系统，可以是另一个PHD系统或控制系统
2. 4. 2
数据采集 data collection PHD 从源系统收集、识别和选取数据的过程。
2. 4.3
PHD位号 PHD tag PHD数据的唯一标识名称，简称位号
2. 4. 4
父节点 class tag 具有一个或多个可被继承的属性的位号，也称父位号。
2. 4. 5
采集位号 collection tag 能直接从控制系统采集数据的位号，也称实时位号。
2. 4. 6
手动位号 manual Input tag 不能直接从控制系统采集数据，需从录人界面手动录人数值的位号。
2. 4. 7
虚拟位号 virtual tag 由实际存在的位号加上算法形成的位号，也称计算点。
2. 4.8
可信度 confidence
4 Q/SY 1610. 1-2013
采集位号自动采集的数据的可信赖程度。 2. 4. 9
历史数据库 history database 用于存储历史过程数据的数据库系统，
2. 4.10
实时数据接口 real data interface PHD与控制系统通信接口的统一名称，简称RDI
2. 4. 11
Buffer 机 buffer machine 放置于源系统与PHD之间的数据缓冲机，用于网络故障时实时数据的临时存储。
2.5运行管理术语 2. 5.1
操作指令 operation instruction 根据新的生产方案在MES中下达的工艺上、下限参数更新的一种调度指令，由生产调度人员下
达，装置工艺员执行。 2. 5. 2
指令汇总 instruction summary 生产调度人员在MES中创建的一定时间范围内的装置指令清单，包括授权的指令、激活的指令
以及完成的指令。 2. 5. 3
操作监控 operation monitoring MES对处于激活状态的操作指令的工艺参数上、下限按照一定频率进行监控的过程，提供报警
功能。 2. 5. 4
监控位号 monitoring tag MES中配置有上、下限的PHD采集位号，也称监控点或监控指标。
2. 5. 5
偏差 deviation 监控位号的实际采集值与上、下限之间的差异
2. 5. 6
扫描频率 scan frequency OM在单位时间内完成偏差计算的次数
2. 5. 7
偏差时间deviation time 偏差从产生到结束所持续的时间。偏差尚未结束的，时间计算到当前时间。
2. 5. 8
操作日志 operation log 装置班组人员在交接班时按岗位在MES中录人的文本，包括当班的人员情况、装置运行情况等
内容，也称为班组交接班日志。 2. 5. 9
轮班表 shift table 装置操作员的排班方式，通常以车间为单位，也叫排班表。
5
