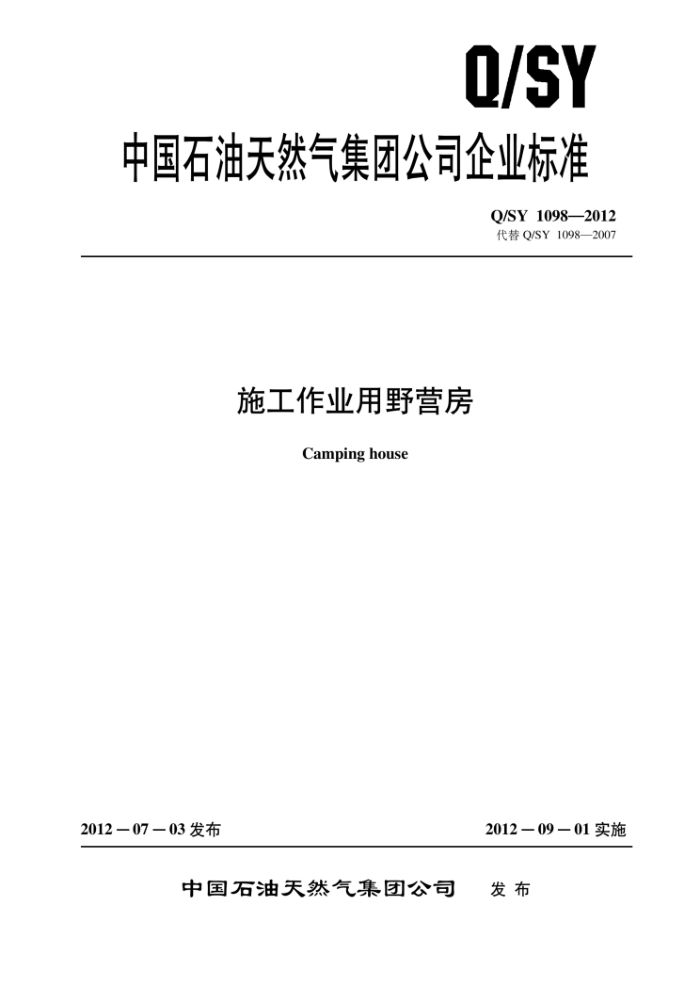

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1098—2012 代替Q/SY 1098—2007
施工作业用野营房
Camping house
2012－09—01实施
2012一07一03 发布
发布
中国石油天然气集团公司 Q/SY 1098—2012
目 次
前言· 1 范围
.III
规范性引用文件术语和定义分类和型号编制 4.1 分类 4.2 型号编制 5 要求 5.1 基本尺寸 5.2 材料 5.3 结构强度 5.4 焊接质量 5.5 外观 5.6 涂漆 5.7 内装修 5.8 室内配套设施 5.9 电气系统 5.10 供排水系统 5.11 防火设施 5.12 防尘密封性· 5.13 防雨密封性· 5.14 保温性能…· 5.15 室内空气质量· 6 试验与检验 6.1 基本尺寸 6.2 原材料 6.3 结构强度 6.4 焊接质量 6.5 外观 6.6 涂漆质量 6.7 内装修 6.8 室内配套设施 6.9 电气系统 6.10 供排水系统 6.11 防火设施 6.12 防尘密封性 6.13 防雨密封性
2
3 4
.
10 10 .:10
1 Q/SY 1098—2012
6.14保温性能 6.15室内空气质量 7检验规则 7.1出厂检验 7.2型式试验 8标志、包装、运输与贮存 8.1 标志 8.2 包装 8.3 运输 8.4贮存附录A（规范性附录) 野营房防尘密封性试验方法附录B（资料性附录） 野营房保温性能试验方法
:10 10 : 10 ..10 10 : 11 ..11 .12 ... 12 .12 13 :16
......
...
....
e.
II Q/SY 1098—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替Q/SY1098—2007《施工作业用野营房》。与Q/SY1098—2007相比，除编辑性修改
外，主要技术变化如下：
增加了“生活野营房”、“工程野营房”的术语和定义（见3.5和3.6）；一删除了“走廊”的术语和定义（见2007年版的3.5）； -增加了野营房的种类，由23种增加为37种（见表1，2007年版的表2）；修改了野营房的分类和型号编制，加入电气设备安装区域和产品设计顺序号的叙述（见4.2， 2007年版的4.2）；修改了野营房基本尺寸和线性尺寸公差（见5.1，2007年版的5.1）；修改了野营房材料的叙述（见5.2，2007年版的5.15）；修改了野营房外观的要求（见5.5，2007年版的5.12）；修改了野营房涂漆的要求（见5.6，2007年版的5.6）；增加了野营房室内配套设施中对隔热保护和逃生门的要求（见5.8.2和5.8.6，2007年版的 5.16) ; 修改了野营房电气系统的定义（见5.9.1，2007年版的5.17.1）；修改了野营房电气系统对电源的要求（见5.9.3，2007年版的5.17.2）；修改了野营房电气系统插头插座的要求（见5.9.5，2007年版的5.17.4）；修改了野营房电气系统介电试验的要求（见5.9.10，2007年版的5.5）； -增加了爆炸性气体环境下野营房电气系统的要求（见5.9.11）； -增加了野营房防雷的要求（见5.9.12）；删除了“内壁板拼缝间隙不大于2mm”的叙述（2007年版的5.10）；修改了野营房防火设施的叙述（见5.11，2007年版的5.19）；修改了对野营房防雨密封性的要求（见5.13，2007年版的5.3）；增加了对野营房保温性能的要求（见5.14）；增加了野营房室内空气质量的要求（见5.15）；删除了电气连接应牢固可靠的规定【见2007年版的5.4d】；删除了野营房对制冷、制热设备的条款（见2007年版的5.20）；修改了野营房的要求、试验与检验的结构顺序；增加了野营房出厂检验和型式试验的项目（见表5，2007年版的表5）； -增加了野营房吊装、接地和安全防护标识的叙述（见8.1.3）。
本标准由中国石油天然气集团公司石油工程标准化技术委员会提出并归口。 本标准主要起草单位：中国石油集团渤海石油装备制造有限公司。 本标准参加起草单位：辽河油田分公司辽海集团锦华实业有限公司、华北油田分公司沧州市华油
飞达石油装备有限公司。
本标准起草人：王晓林、李轶鹏、张志杰、魏忠华、张立新、李亚辉、杨斌、胡佳、李刚、韩秀
III Q/SY 1098—2012
香、任荣初、张玉明、陈升财。
本标准代替了Q/SY1098—2007。 Q/SY1098—2007的历次版本发布情况为
Q/CNPC 98—2004。
IV Q/SY 1098—2012
施工作业用野营房
1范围
本标准规定了施工作业用野营房（以下简称野营房）的分类和型号编制、要求、试验与检验、检验规则、标志、包装、运输与贮存。
本标准适用于陆上施工作业用野营房的制造与检验。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T706热轧型钢 GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T 3324 木家具通用技术条件 GB/T 3325 金属家具通用技术条件 GB/T 3328 家具　床类主要尺寸 GB/T 5700 照明测量方法 GB/T 9286- -1998 色漆和清漆 漆膜的划格试验 GB/T 11253 碳素结构钢冷轧薄钢板及钢带 GB/T 11918 工业用插头插座和耦合器 第1部分：通用要求（GB/T11918—2001，idtIEC
60309-1 : 1999)
GB/T 13306 标牌 GB 13955 剩余电流动作保护装置安装和运行 GB 14048.1 低压开关设备和控制设备第1部分：总则（GB14048.1一2006，IEC60947-1：
2001, M0D)
GB/T 16471 运输包装件尺寸与质量界限 GB/T17949.1接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分：常规测量 GB 18580 室内装饰装修材料人造板及其制品中甲醛释放限量 GB 18581 室内装饰装修材料溶剂型木器涂料中有害物质限量 GB 18583 室内装饰装修材料胶粘剂中有害物质限量 GB 18584 室内装饰装修材料木家具中有害物质限量 GB/T18883室内空气质量标准 GB/T19804—2005焊接结构的一般尺寸公差和形位公差 GB 50034 建筑照明设计标准 GB 50052 供配电系统设计规范 GB 50057 建筑物防雷设计规范 GB 50058 爆炸和火灾危险环境电力装置设计规范
1 Q/SY 1098—2012
JB/T4730.4一2005承压设备无损检测第4部分：磁粉检测 JB/T5943工程机械焊接件通用技术条件 JGJ26严寒和寒冷地区居住建筑节能设计标准 QC/T476客车防雨密封性限值及试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
野营房camping house 野外生产作业及生活所使用的各类活动式房（室）设施的总称，由工程野营房和生活野营房两类
组成。 3.2
单体式野营房singlecampinghouse 在现场单独摆放使用的野营房。其结构形式分为可拆装式和不可拆装式。
3.3
组合式野营房 号combinedcampinghouse 在使用现场，用单体式野营房连接而成的具有不同功能的整体单元。
3.4
层式野营房 storied camping house 在使用现场，用单体式野营房组装的多层式用房。
3.5
生活野营房living campinghouse 为现场作业人员提供住宿、餐饮、娱乐、医疗、办公、会议及相关生活设施的各种野营房的
总称。 3.6
工程野营房operation camping house 现场作业用的各种野营房的总称。
4分类和型号编制 4.1分类 4.1.1 1按功能可分为2类，37个品种，其功能代号、品种系列、品种代号及产品代号见表1。
表1功能分类品种系列工人值班房干部值班房钻井液化验房地质录井房井场材料房消防器材房
功能名称
功能代号
品种代号 GR GB ZY DZ JC XF
产品代号 GGR GGB GZY GDZ GJC GXF
工程野营房
G
2
