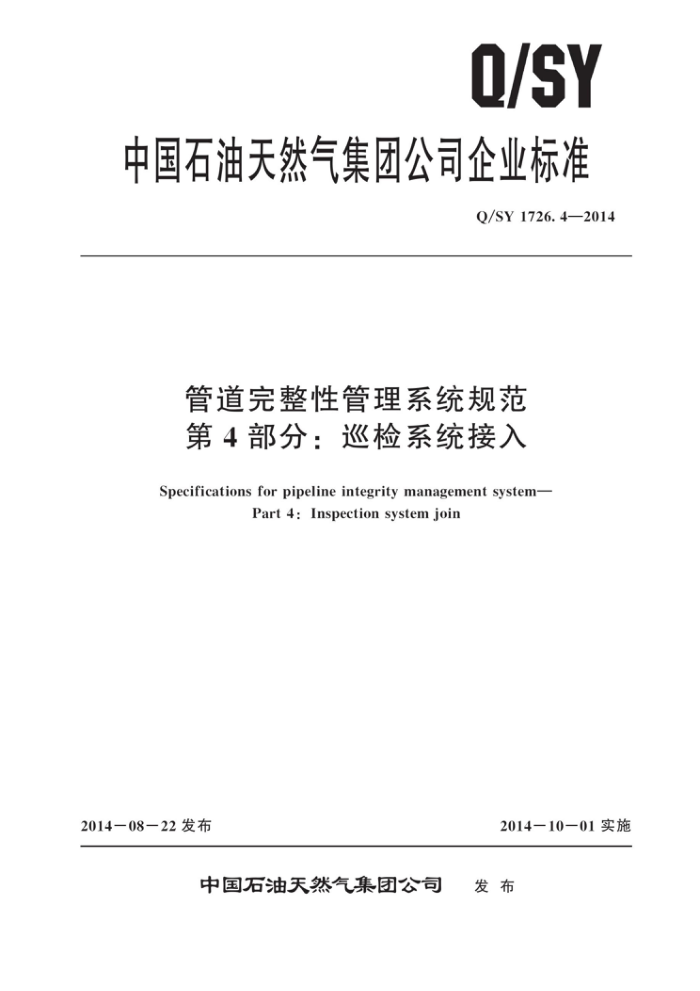

Q/SY
中国石油天然气集团公司企业标准
Q/SY1726.4—2014
管道完整性管理系统规范第4部分：巡检系统接入
Specifications forpipelineintegrity management system-
Part4:Inspectionsystemjoin
2014一08-22发布
2014一10一01实施
中国石油天然气集团公司 发布 Q/SY1726.4—2014
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 系统接入总体要求 4. 1 管道完整性管理系统 4. 2 巡检系统
1
.
4. 3 巡检业务总体流程接入细则 5. 1 系统管理 5. 2 业务管理 6 技术要求 6.1 巡检管理系统 6.2移动智能巡检系统 6.3 非智能巡检仪系统附录A（资料性附录） JSON数据格式附录B（资料性附录） 巡检业务表单附录C（规范性附录） 域值说明.
5
10 Q/SY1726.4—2014
前言
Q/SY1726《管道完整性管理系统规范》分为五个部分：
第1部分：系统设计； ——第2部分：数据填报； —第3部分：制图及符号； —第4部分：巡检系统接人；一第5部分：运行维护。 本部分为Q/SY1726的第4部分。 本部分按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气股份有限公司管道分公司与信息管理部提出。 本部分由中国石油天然气集团公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：管道分公司、中石油管道联合有限公司西部分公司、西气东输管道分公司、中
石油北京天然气管道有限公司。
本部分主要起草人：刘亮、郭磊、韩文超、欧新伟、周利剑、贾韶辉、刘剑、李海川、周永涛。
II Q/SY1726.4—2014
管道完整性管理系统规范第4部分：巡检系统接入
1范围
Q/SY1726的本部分规定了管道完整性管理系统与管道运营公司建设的巡检系统进行系统集成
的总体要求、接人细则，以及巡检系统的功能技术要求。
本部分适用于中国石油天然气集团公司（以下简称中国石油）所属管道运营公司进行巡检系统建设的技术管理工作。
2规范性引用文件
L
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18314一2009全球定位系统（GPS）测量规范 Q/SY1180.6管道完整性数据库表结构
3术语和定义
下列术语和定义适用于本文件。
3. 1
全球定位系统 global positioning system (GPS) 利用卫星，在全球范围内实时进行定位、导航的系统。
3. 2
地理信息系统 geographic information system (GIS) 处理、管理多种地理空间实体数据及其关系，包括空间定位数据、图形数据、遥感图像数据、属
性数据等采集、管理、处理、分析、建模和显示，用于分析和处理在一定地理区域内分布的各种现象和过程，解决复杂的规划、决策和管理问题， 3. 3
巡检系统 inspectionsystem 巡检人员手持GPS巡检器，在规定的管道线路上巡视，巡检器自动获取行进路线的坐标信息，
并通过无线通讯方式将巡检数据直接上传至管理中心。管理中心通过GIS系统监督巡检人员的到位情况。 3. 4
偏移量（米）offset（meter）管道上某一点距离最近桩的距离，以单位米表示。
3. 5
桩定位 markerlocation 对管道上的某一点在管道本体的位置描述，通过位置描述对该点进行定位。如某点发生漏气/泄
漏后需对泄漏点进行位置描述，可使用管道+桩+偏移量的方式进行定位描述。
1 Q/SY1726.4—2014 3. 6
增量increment 在某一段时间内系统中保有数量的变化。
3. 7
动态口令dynamicpassword 根据专门的算法生成一个不可预测的随机数字组合，每个密码只能使用一次，是最安全的身份认
证技术之一。 3. 8
通用分组无线服务技术 generalpacketradioservice(GPRS) GSM移动电话用户可用的一种移动数据业务
4系统接入总体要求
4.1 管道完整性管理系统 4. 1. 1 管理巡检计划，提供全部和增量的两种方式。 4. 1. 2 提供管道基础数据（包括单位档案、管网、桩、站场管理范围）。 4. 1. 3 提供巡检记录的接收，自动检查数据的合格性，并自动触发巡检记录的审核流程。 4. 1. 4 提供巡检事件的接收，自动检查数据的合格性，并自动触发事项上报的审核流程。 4. 1. 5 巡检报表的统计。 4. 2 巡检系统 4. 2. 1 定期调用管道完整性管理巡检服务，接收巡检计划 4. 2. 2 调用管道完整性管理管道基础数据（包括单位档案、管网、桩、站场管理范围和巡检范围），并建立与巡检系统已有相关数据的对应关系。 4. 2.3 管理巡检人员档案、巡检仪和巡检关键点等巡检资源信息 4. 2. 4 每日接收巡检仪上传的巡检轨迹，生成巡检记录，并调用管道完整性管理巡检服务，实现巡检记录的上传 4.2.5接收巡检仪上传的事件上报记录，换算定位信息为桩+偏移量模式，调用管道完整性管理巡检服务，实现巡检事项的上传。 4. 3 3巡检业务总体流程
管道完整性管理系统与巡检系统总体流程见图1。
5接入细则
5.1系统管理 5.1.1数据同步
管道完整性管理系统应提供下传业务服务，以保证巡检系统可以对需要的数据进行下载，并应在调用管道完整性管理系统端相应服务成功后，并主动调用同步对账服务，确保数据下载同步。
管道完整性管理系统应提供上传业务服务，以保证巡检系统将需要上传并确保同步的数据（如巡
检记录、巡检事项）上传至管道完整性管理系统。同时管道完整性管理系统上传业务服务端，应在接收上传数据时，进行重复检查 2 Q/SY1726.4—2014
PIS-管道完整性管理系统
地区公司巡检管理系统人员巡检范围
制度
巡检人员
巡检仪
巡检人员考核巡检记录巡检异常情况事项上报
巡检计划
巡检计划
巡检任务
HCA 风险地灾第三方施工
巡检轨迹点
基础数据
基础数据
- 巡检终端
事项上报
巡检报表统计
巡检记录巡检异常情况
工作考评
图1 管道完整性管理系统与巡检系统总体流程
5.1. 2 数据规定
接口函数所传送的任何巡检信息中如需定位信息，应采用［管道+桩+偏移量］的方式，严禁使用空间坐标方式。巡检系统在管理管道、桩、巡检关键点要素时，应遵循PIDM管道模型，并建立与管道完整性管理系统管道基础数据之间的对应关系。对无法对应的数据，应由巡检系统管理员主动通知管道完整性管理系统管理员，再由双方系统管理员进行协商解决。具体对应规则如下：
a) 单位数据采用单位名称进行对应： b） 管网数据采用管道名称进行对应； c) 站场数据采用［管网事件ID+站场名称］进行对应； d) 桩数据采用［管网事件ID+桩号］进行对应； e) 对只使用巡检关键点作为控制巡线人员巡检范围的巡检系统，每个巡检关键点应关联其巡检
覆盖的管线范围。
5.1.3 数据传递格式
传递数据集数据时，应将数据存储为管道完整性管理系统与巡检系统共同适用的格式，参见附录A。 5.2业务管理 5.2.1巡检计划
管道完整性管理系统提供两种巡检计划服务，分别为： a）全部接口：巡检系统初始化时，人工调用管道完整性管理系统的巡检方案全部接口； b） 增量接口：巡检系统可以通过定时器定时触发，原则上30min一次调用管道完整性管理系
统的增量接口。 系统间交互的具体数据内容参见表B.1，其中表单需要的阈值类型见附录C。
3 Q/SY1726.4—2014
5. 2. 2 基础数据
管道完整性管理系统应对外提供基础数据服务，向外发布所有的基础数据，以便于巡检系统调用。主要数据类型包括：单位数据、管网数据、站场数据、桩数据，原则上至少每月执行一次数据更新，当管道完整性管理系统基础数据变化较大时应及时执行数据更新。 5.2.3巡检记录
管道完整性管理系统应提供巡检记录服务，用以接收巡检系统根据巡检仪上报或者以打卡方式上报的巡检轨迹情况自动生成的巡检记录
根据巡检仪的不同，管道完整性管理系统提供完整版和简化版服务，应检查巡检记录是否重复（以时间、部门、巡检人员姓名作为判断依据，所以巡检系统中管理的
巡检人员在出现同名的情况应标识出来）。
管道完整性管理系统应提供巡检异常情况服务，用以处理管道工在管道完整性管理系统中填写的记录与检系统发送的巡检记录重复问题，以及因为人员未巡检、巡检但设备损坏、巡检信号延迟等各种现象，未收到任何巡检轨迹数据而造成的巡检异常情况。巡检异常具体数据内容参见表B.3。
巡检记录数据原则上在数据生成后2h内上传至管道完整性管理系统，具体时间间隔可依据管理方式的差别进行调整。
系统间巡检记录交互的具体数据内容参见表B.2。 5.2.4 巡检事项
管道完整性管理系统应提供巡检事项服务，巡检系统再接到事项上报后应同步上传至管道完整性管理系统
巡检事项数据原则上在数据生成后10min内上传至管道完整性管理系统，具体时间间隔可依据
管理方式的差别进行调整
管道完整性管理系统巡检事项服务接收以工管线++偏移量丁的定位参数，系统间交互的具体数据内容参见表B.4。
5.2.5 工作考评
管道完整性管理系统提供工作考评上报服务，用以接收巡检系统上传的考评结果，并将结果存人管道完整性管理系统数据库。
工作考评结果数据原则上在数据生成后2h内上传至管道完整性管理系统，具体时间间隔可依据
管理方式的差别进行调整。
6技术要求
6.1巡检管理系统 6.1.1系统总体目标
为了便于巡检管理系统接入管道完整性管理系统，巡检管理系统需进行相应改造，需包含管道完整性管理系统数据同步功能、档案管理功能、巡线功能、巡线考核和统计功能。 6.1.2 管道完整性管理系统数据同步
在日常巡检工作中需使用管道完整性管理系统中的管道数据进行填报。因此为了达到与管道完整
4
