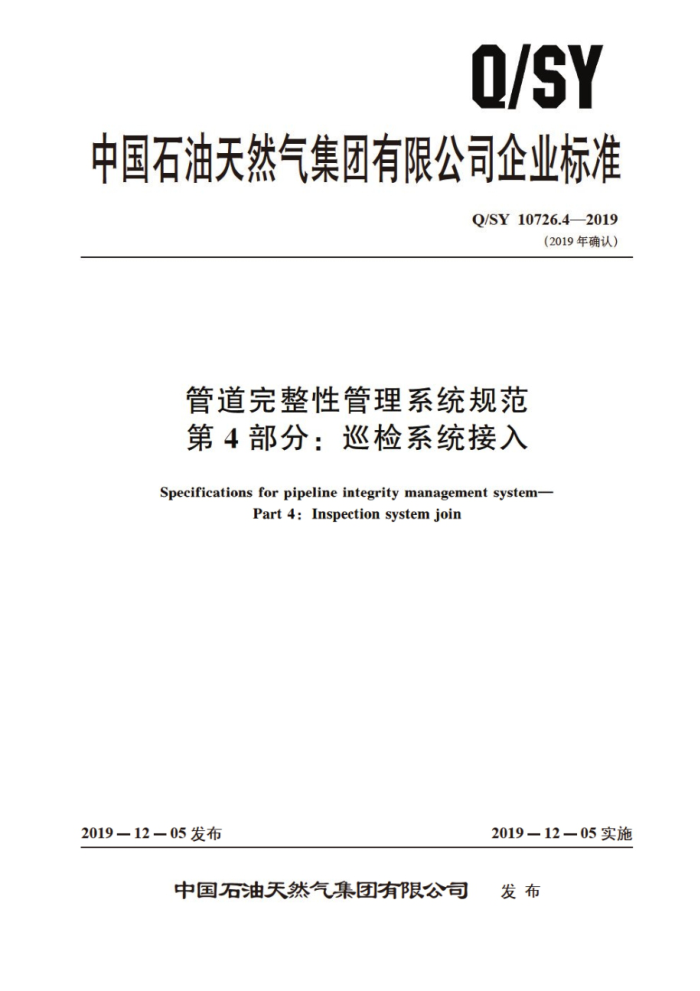

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 10726.4—2019
（2019年确认）
管道完整性管理系统规范第4部分：巡检系统接入
Specifications for pipeline integrity management system-
Part 4: Inspection system join
2019—12－05发布
2019－12－05实施
发布
中国石油天然气集团有限公司 Q/SY10726.4—2019
再版说明
本标准于2019年复审，复审结论为继续有效。 本标准在发布复审结论的同时，按照《关于调整集团公司企业标准编号规则的通知》（中油质
[2016】434号）的要求对标准编号进行了修改。
本次印刷与前一版相比，技术内容与前版完全一致。 本次仅对标准的封面进行了如下修改：
标准编号由Q/SY1726.4—2014修改为Q/SY10726.4—2019，一标准发布单位按照企业公章，修改为“中国石油天然气集团有限公司”。 Q/SY10726.4—2019
目 次
前言
II
范围 2 规范性引用文件 3 术语和定义
1
系统接入总体要求 4. 1 管道完整性管理系统 4. 2 巡检系统. 4. 3 巡检业务总体流程接入细则 5. 1 系统管理 5. 2 业务管理 6 技术要求 6.1 巡检管理系统 6.2 移动智能巡检系统 6.3 非智能巡检仪系统附录A（资料性附录） JSON数据格式附录B（资料性附录） 巡检业务表附录C（规范性附录） 域值说明·
4
+.+++..+..++..
5
.
.
1
.
b
.........
10
0
I AS/0 Q/SY10726.4—2019
前 創言
Q/SY10726《管道完整性管理系统规范》分为五个部分：
第1部分：系统设计；第2部分：数据填报：第3部分：制图及 符号：一第4部分：巡检系统接入 -第5部分：运行维护。
本部分为Q/SY10726的第4部分。 本部分按照GB/T1.1- 2009标准化工作导则 」第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气股份有限公司管道分公司与信息管理部提出。 本部分由中国石油天然气集团有限公司标准化委员会信息技术专业标准化技术委员会归口。 本部分起草单位：管道 首份公司、中石油管道联合有限公司西部分公司、 西气东输管道分公司、中
石油北京天然气管道有限公
本部分主要起草人：刘竞、 、韩文超 欧新伟、周利剑、 贾韶辉、刘剑、李海川、周永涛。
III AS/0 Q/SY10726.4—2019
管道完整性管理系统规范第4部分：巡检系统接入
范围
1
Q/SY10726的本部分规定了管道完整件管理系统与管道运营公司建设的巡检系统进行系统集成的总体要求、接人细则，以及遥检系统的功能技术要求
本部分适用于中国石油天然气集团有限公司（以下简称中国石油）所属管道运营公司进行巡检系统建设的技术管理工作。
规范性引用文件
2
下列文件对于本文件的应用必不可 少的。 是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文 其最新版本 （包括所有的修改单）适用于本文件。
GB/T18314—2009 全球定位 系统（GPS) 测量见范 Q/SY05180.6管道完整性数据库表结构
3 术语和定义
下列术语和定义适用于本文件
3. 1
全球定位系统 globalpositioning system(GPS) 利用卫星，在全球范围内实时进行定位、导航的系统
3. 2
地理信息系统 geographic c information system (GIS) 处理、管理多种地理空问实体数据及其关系，包括空间定位数据、 形数据、遥感图像数据、属
性数据等采集、管理、处理 分析 ，建模和显示，用丁分所和处理在一准地理区域内分布的各种现象和过程，解决复杂的规划、 决策和管理问题。 3. 3
巡检系统 inspectionsyslem 巡检人员手持GPS巡检器，在规定的管道线路上严视，巡检器自动获取行进路线的坐标信息，
并通过无线通讯方式将巡检数据直接上传至管理中心。管理中心通过GIS系统监督巡检人员的到位情况。 3. 4
偏移量（米）offset（meter）管道上某一点距离最近桩的距离，以单位米表示。
3. 5
桩定位 markerlocation 对管道上的某一点在管道本体的位置描述，通过位置描述对该点进行定位。如某点发生漏气/泄
漏后需对泄漏点进行位置描述，可使用管道+桩+偏移量的方式进行定位描述。
1 Q/SY10726.4—2019
3. 6
增量increment 在某一段时间内系统中保有数量的变化。
3. 7
动态口令 dynamicpassword 根据专门的算法生成一个不可预测的随机数字组合，每个密码只能使用一次，是最安全的身份认
证技术之一。 3.8
通用分组无线服务技术 general packetradio service (GPRS) GSM移动电话用户可用的一种移动数据业务
4系统接入总体要求
4. 1 管道完整性管理系统 4. 1. 1 管理巡检计划，提供全部和增量的两种方式 4. 1. 2 提供管道基础数据 （包活单位档案 管网、桩、站场管理范围） 4. 1.3 提供巡检记录的接收， 自动检查数据的合格性，并自动触发遥检记录的审核流程。 4.1.4 提供巡检事件的接收， 自动 检查数据的合格性， 并自动触发事项上报的审核流程。 4. 1. 5 巡检报表的统计。 4. 2 巡检系统 4. 2. 1 定期调用管道完整性管理巡检服务，接收巡检计划。 4. 2. 2 调用管道完整性管理管道基础数据（包括单位档案、管网、桩、站场管理范围和巡检范围），并建立与巡检系统已有相关数据的对应关系 4. 2. 3 管理巡检人员档案、巡检仪和巡检关键点等遥检资源信息。 4. 2. 4 每日接收巡检仪上传的巡检轨迹，生成巡检记录，并调用管道完整性管理巡检服务，实现巡检记录的上传。 4. 2. 5 5接收巡检仪上传的事件上报记录，换算定仅信息为桩+偏 移量模 式，调用管道完整性管理巡检服务，实现巡检事项的上传 4. 3 巡检业务总体流程
管道完整性管理系统与邀检系统息体流程见图1。
5接入细则
5.1 系统管理 5.1.1 数据同步
管道完整性管理系统应提供下传业务服务，以保证邀检系统可以对需要的数据进行下载，并应在
调用管道完整性管理系统端相应服务成功后，并主动调用同步对账服务，确保数据下载同步。
管道完整性管理系统应提供上传业务服务，以保证巡检系统将需要上传并确保同步的数据（如巡
检记录、巡检事项）上传至管道完整性管理系统。同时管道完整性管理系统上传业务服务端，应在接收上传数据时，进行重复检查 2 Q/SY
