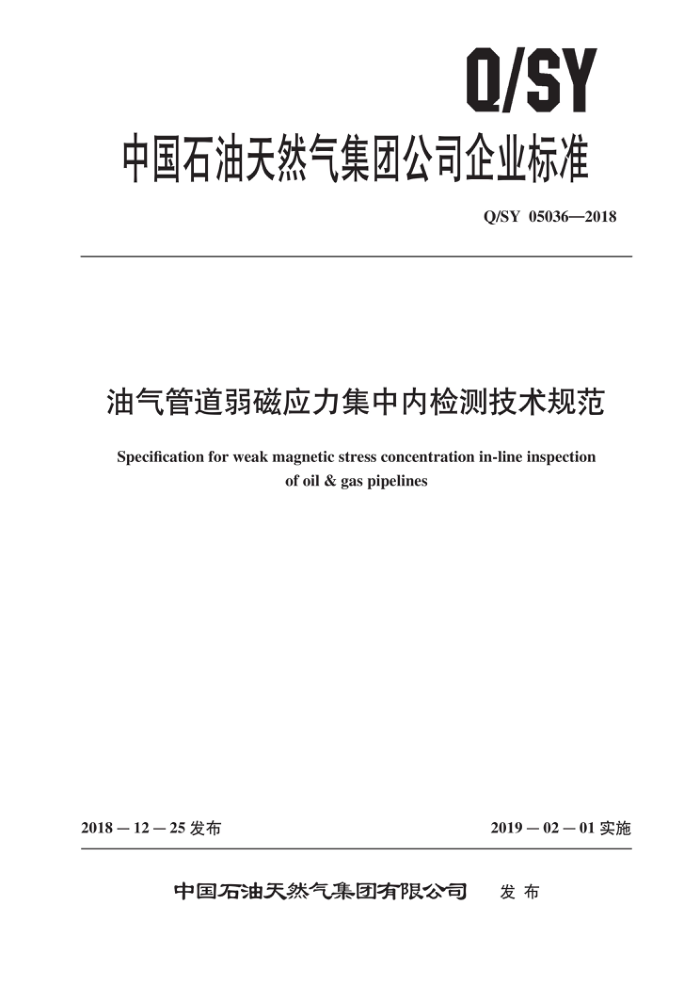

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05036—2018
油气管道弱磁应力集中内检测技术规范
Specification for weak magnetic stress concentration in-line inspection
of oil & gas pipelines
2019－02－01实施
2018一12一25发布
中国石油天然气集团有限公司 发布 Q/SY05036—2018
目 次
前言· 范围规范性引用文件
T
2
3 术语和定义
般要求 5 检测流程
4
检测前准备 6.1 现场勘查 6.2 评估·· 6.3 定标点选取 6.4 弱磁内检测驱动方式· 6.5 检测方案编制及审核 6.6 清管· 6.7 设备状态确认弱磁内检测 7.1 检测器发送 7.2 检测器跟踪 7.3 检测器接收· 7.4 检测数据下载及检查数据分析 8.1 单次数据分析· 8.2 两次数据对比分析 9 初步检测报告提交 10 开挖测量
6
8
6
6
10.1 测量要求 10.2 应力集中测量 10.3 开挖测量报告
11 最终检测报告提 Q/SY05036—2018
12内检测项目验收资料附录A（资料性附录） 管道调查表示例附录B（资料性附录） 新建管道弱磁内检测驱动方式附录C（资料性附录） 数据列表示例附录D（资料性附录） 评价方法
.· 8
9
12 15 16
II Q/SY05036—2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归口。 本标准起草单位：西部管道分公司、管道分公司、沈阳工业大学。 本标准主要起草人：贾海东、闵希华、田野、胡江锋、黄忠胜、杨理践、饶心、刘斌、许光达、
杨辉、耿浩、阙永彬、玄文博。
ⅢI Q/SY05036—2018
油气管道弱磁应力集中内检测技术规范
1范围
本标准规定了油气管道弱磁应力集中内检测的前期准备、作业程序、数据分析、数据评价、开挖测量、检测报告提交等方面的要求。
本标准适用于陆上新建和在役钢质油气管道的弱磁应力集中内检测。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7704无损检测X射线应力测定方法 GB/T26641无损检测磁记忆检测总则 GB/T32073 无损检测 残余应力超声临界折射纵波检测方法 SY/T6597 油气管道内检测技术规范
3术语和定义
3
下列术语和定义适用于本文件。
3.1
弱磁内检测weakmagneticin-lineinspection 在载荷作用下，金属工件中会产生弱磁场。通过内检测方式在管道内部检测磁场强度的变化，确
定工件中的应力集中部位。 3.2
应力集中stressconcentration 受力构件由于外界因素或自身因素产生微观结构畸变或者弹塑性形变而引起局部范围内应力显著
增大的现象。 3.3
矫顽力 coerciveforce 磁性材料在饱和磁化后，当外磁场退回到零时，其磁感应强度并不退到零，只有在原磁化场相反
方向加上一定大小的磁场才能使磁感应强度退回到零，该磁场称为矫顽磁场，又称矫顽力，
4一般要求
4.1检测服务方和检测人员应具有相关资质和管道内检测行业经验。 4.2 2实施过漏磁内检测的管道，开展弱磁内检测的时间间隔应不小于3个月，或应保证管道近表面的周向磁场小于0.3mT。
1 Q/SY05036—2018
4.3 新建油气管道弱磁内检测应在新建管道水压试压前后各进行1次。 4.4在役油气管道弱磁内检测应在两次不同运行压力下各进行1次。两次运行压力差值应不小于1MPa，两次检测环向应力变化量应不小于管道屈服强度的10%。环向应力变化量按公式（1）计算：
Ao=P,-p-D /(2t·o)
(1)
.
式中： Ag- -环向应力变化量，单位为兆帕（MPa）； a 材料屈服强度，单位为兆帕（MPa）；
管道公称壁厚，单位为毫米（mm）：管道公称直径，单位为毫米（mm）：
t- D
Pi 第一次检测运行压力，单位为兆帕（MPa）； P2— 第二次检测运行压力，单位为兆帕（MPa）。
4.5 弱磁内检测条件应满足以下要求：
a) 在役管道工作压力：2MPa～12MPa。 b）管道壁厚：6mm~33mm。 c）检测速度：0.3m/s～5m/s。 d）工作温度：-5℃～65℃。
4.6弱磁内检测设备性能规格应满足以下要求：
a）最小弯头通过能力：1.5D。 b）最大斜接通过能力：17°。 c）最大变形通过能力：15%D。 d）工作里程：≥200km。 e）磁场分辨率：0.5nT。 f）磁场检测误差：5nT。 g）应力集中部位与参考环焊缝之间定位精度：土0.1m。
5检测流程
检测流程如图1所示。
6 检测前准备 6.1 现场勘查 6.1.1 1对新建管道，管道建设方应在水压试验前按照SY/T6597的要求向检测服务方提供管道调查表（参见附录A），检测服务方应在检测前进行现场勘查。 6.1.2 2对在役管道，管道运营方应按照SY/T6597的要求向检测服务方提供管道调查表（参见附录 A），检测服务方应在检测前进行现场勘查。
3现场勘查应至少包括以下内容
6.1.3
a）确认收发球筒以下内容应满足现场检测条件：
1）新建管道设置收发球筒。 2）发球筒与收球筒尺寸。 3）内检测器收发球操作具有足够的操作空间。
2
