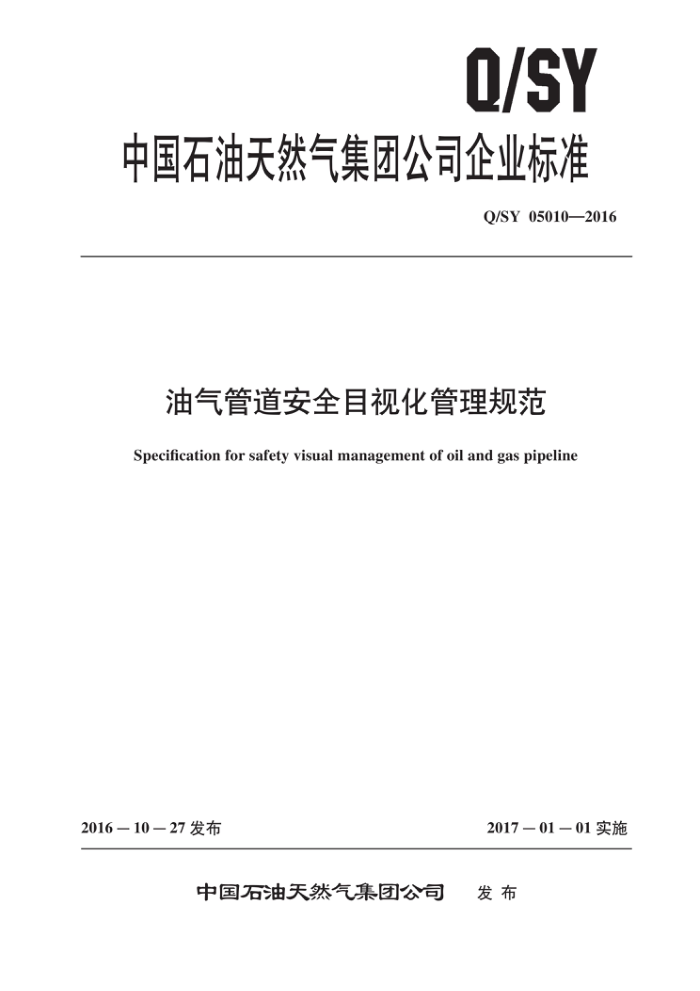

Q/SY
中国石油天然气集团公司企业标准
Q/SY 05010—2016
油气管道安全目视化管理规范
Specificationfor safety visual management of oil and gas pipeline
2017－01－01实施
2016一10一27发布
中国石油天然气集团公司 发布 Q/SY05010—2016
目 次
前言
III
范围 2 规范性引用文件 3 术语和定义
一般要求人员安全目视化管理工器具安全目视化管理工艺管线安全目视化管理 7.1 表面涂色规定 7.2其他标志规定 8容器安全目视化管理 8.1表面涂色规定 8.2其他标志规定 9机械设备安全目视化管理 9.1 表面涂色规定 9.2其他标志规定 10 钢结构安全目视化管理 11电气、仪表设施安全目视化管理· 11.1 表面涂色规定 11.2其他标志规定 12 埋地设施地面安全目视化管理 12.1 表面涂色规定 12.2其他标志规定 13 区域安全目视化管理 14 作业安全目视化管理 15 安全目视化标志的管理附录A（资料性附录） 重大危险源标志示例附录B（资料性附录） 事故隐患标志示例附录C（规范性附录） 工艺管线表面涂色规定
4
5
6
7
10 Q/SY050102016
附录D（资料性附录） 介质流向标志示例附录E（资料性附录） 管线安全标志符号（箭头与字样）规格附录F(资料性附录) 限高标志示例附录G（规范性附录） 容器表面涂色规定附录H（规范性附录） 机械设备表面涂色规定附录I(资料性附录) 转动设备安全标志示例附录了（规范性附录） 构架、梯子、防护栏杆表面涂色规定附录K（规范性附录） 电气、仪表设施表面涂色规定附录L（规范性附录） 并盖（盖板）表面涂色规定附录M（资料性附录） 风向标示例附录N（资料性附录） 受限空间标志示例
11
12
· 13 · 14 15 16
17
..18 · 19 ·20 21
.
II Q/SY05010—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归
口。
本标准起草单位：西部管道分公司、西气东输管道分公司、北京天然气管道有限公司、管道分公司、天然气与管道分公司。
本标准主要起草人：蔡宏亮、蒋金生、黄翼鹏、韩朋科、刘错、郭晓瑛、张建彬、姜桂华、俞辉辉、桑海博、曹涛、王为、单文军、李杰。
II Q/SY05010—2016
油气管道安全目视化管理规范
1范围
本标准规定了油气管道站场与阀室人员、工器具、地面管道设备设施、生产区域、作业等有关安全目视化标志，以及理地设施地面安全目视化标志的设置与管理要求，
本标准适用于新建与改扩建油气管道站场、阀室。已建油气管道站场、阀室，已建、新建与改扩建储气库、石油库安全目视化标志的设置与管理可参照执行。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2893 安全色 GB 2894 安全标志及其使用导则 GB/T 3181 漆膜颜色标准 GB 6067.1 起重机械安全规程第1部分：总则 GB 12014 防静电服 GB 13495.1 消防安全标志 示第1部分：标志 GB 15052 起重机安全标志和危险图形符号 总则 GB 26860 电力安全工作规程发电厂和变电站电气部分 GB 50057 建筑物防雷设计规范 SY/T 0043 2006 油气田地面管线和设备涂色规范 Q/SY05266 油气管道设施锁定管理规范 Q/SY1643 安全目视化管理导则
术语和定义
3
下列术语和定义适用于本文件。
3.1
安全目视化管理 safety visualmanagement 通过安全色，图形、文字或符号等方式，明确或提示人员的资质和身份，设备设施，工器具、生
产作业区域状态的一种现场安全管理方法，以提示风险、减少误操作、方便现场安全管理。
注：改写Q/SY1643—2013，定义3.1。
3.2
工器具toolandinstrument 特指脚手架、压缩气瓶、移动式发电机、电焊机、检测仪器、电动工具、手动起重工具、气动
（液压）工具、便携式梯子等。
[Q/SY1643—2013，定义3.2]
1 Q/SY05010—2016 3.3
定置管理fixationmanagement 对生产作业现场使用的机具、车辆、消防器材、工器具、急救设施、便携式仪器等物品，在其
周围画线（必要时可辅以文字）标明其放置的位置；物品移走后，能清楚识别出该位置对应放置的物品，以实现物品摆放整齐有序、取用方便。
注：改写Q/SY1643—2013，定义3.3。
3.4
表面surface 地面上未设置隔热层、保温层、保护层的工器具、管线与其他设备设施及附件的外表面；设有隔
热层、保温层、保护层的工器具、管线与其他设备设施及其附件的隔热层、保温层、保护层外表面。
注：改写SY/T0043—2006，定义3.1。
3.5
涂色paintingcolor 涂于表面用以表示工器具、管线及其他设备设施及附件性质和状态的颜色。 注：改写SY/T0043—2006，定义3.2。
3.6
安全标志符号safetysignsymbol 表示管线内物质名称、流向、压力，以及工器具、其他设备设施名称、状态、位置等的符号，如
文字、数字、字母、图形等。通常与涂色、安全色配合使用，也可单独使用。 3.7
安全标志safetysign 由安全色、文字、图形等一种或多种要素构成的具有一定禁止、警告、提示、命令含义的标志。
3.8
安全目视化标志safetyvisualmark 标志mark 用以表示特定安全信息的标志，包括涂色、安全标志符号、安全标志及其他明确或提示人员资质
和身份、设备设施、工器具、生产作业区域状态的图形、文字或符号，载体可以是签、条、牌、板等。
4一般要求
4.1 当有两种规定涂色可以选择时，在同一站场中应保持一致。 4.2 安全标志的使用应符合GB2893和GB2894的有关要求和原则。 4.3 安全目视化标志的使用应考虑夜间环境，以满足使用要求。 4.4 喷涂、粘贴于设备设施上的标志不应对设备本体有腐蚀性作用， 4.5 安全目视化标志的设置应简单醒目，不影响正常作业。 4.6 安全目视化标志使用文字应为中文。 4.7 对因误操作可能造成严重危害的设备设施，应设置标志，标明设备状态、安全操作注意事项 4.8 经评估为重大危险源的设备或场所，应在设备或场所入口处设置明显标志，标明风险内容、危险程度、安全距离、防控办法、应急措施等内容。重大危险源标志示例参见附录A。 4.9经评估具有较大及以上危险因素的生产场所和有关设备设施上，应设置明显的安全标志。其中评估为重大事故隐患的场所和设备设施上，标志应标明治理责任、期限及应急措施。事故隐患标志示例参见附录B。
2 Q/SY05010—2016
5人员安全目视化管理
5.1 1人员安全目视化标志的设置按Q/SY1643的有关规定执行。 5.2在劳保服装上设置安全目视化标志时，应符合GB12014的有关规定。
6 工器具安全目视化管理
6.1 压缩气瓶、脚手架等工器具安全目视化管理标志的设置按Q/SY1643的有关规定执行。 6.2 消防器材安全目视化管理标志的设置按GB13495.1的有关规定执行。 6.3梯具应涂刷安全色，具体要求如下：
a）直梯、伸缩梯、折梯下部第一个阶梯应涂刷黄色，表示小心站立。 b）直梯上部三个踏板、伸缩梯上部三个踏板、折梯上部两个踏板应涂刷红色，表示不得站立。
7工艺管线安全目视化管理 7.1表面涂色规定 7.1.1天 未设置隔热层、保温层、保护层的金属管线，其表面应按附录C的要求涂色。 7.1.2i 设有隔热层、保温层、保护层的管线，其表面可保持隔热层、保温层、保护层本色。 7.1.3不锈钢管线、电镀管线、表面镀锌管线、非金属管线表面宜保持原材料本色。 7.2其他标志规定 7.2.1 管线进出地面位置和穿墙孔两侧应设置介质流向标志，介质流向标志示例参见附录D。 7.2.2 管线介质名称标志要求如下：
a）未涂色管线应设置介质名称标志。 b）在同一站场或同一区域内，不同介质管线表面涂色相同时，管线应设置介质名称标志
7.2.3管线可根据实际需要设置温度、压力等工艺参数标志。 7.2.4人装置区管线应设置介质来源标志，出装置区管线应设置介质去向标志。 7.2.5 管线标志位置规定如下：
a）管线距站立水平面1.5m以下时，标志应设置于管线正上方中心位置。 b）超过1.5m（含1.5m），标志应设置于管线下方且易于观察处。 c）泵房内、压缩机厂房内的管线标志宜面向操作柱，沿介质走向在管线正中心醒目位置设置。 d）管廊带可在其下方设置标牌，标明介质名称、流向及主要工艺参数。
7.2.6管线标志一般规定如下：
a）介质流向应用箭头表示，介质名称、参数、来源及去向标志应用文字、数字、字母等字样表示。 b）介质单向流动时，介质流向应用单向箭头表示，字样在箭头尾部按箭头方向排列。 c）介质双向流动时，介质流向应用双箭头表示，字样在箭头内部按主视面从左到右或自上而下
排列。 d）表面涂色为大红色时，标志符号颜色宜采用白色；写在标志内、外字样的颜色宜分别为红色、
白色。 e）表面涂色为其他颜色时，标志符号色宜采用红色；写在标志内、外字样的颜色宜分别为白色、
红色。 f）标志字样、箭头的最小尺寸或外形尺寸应以能够清楚观察标志来确定。
3
