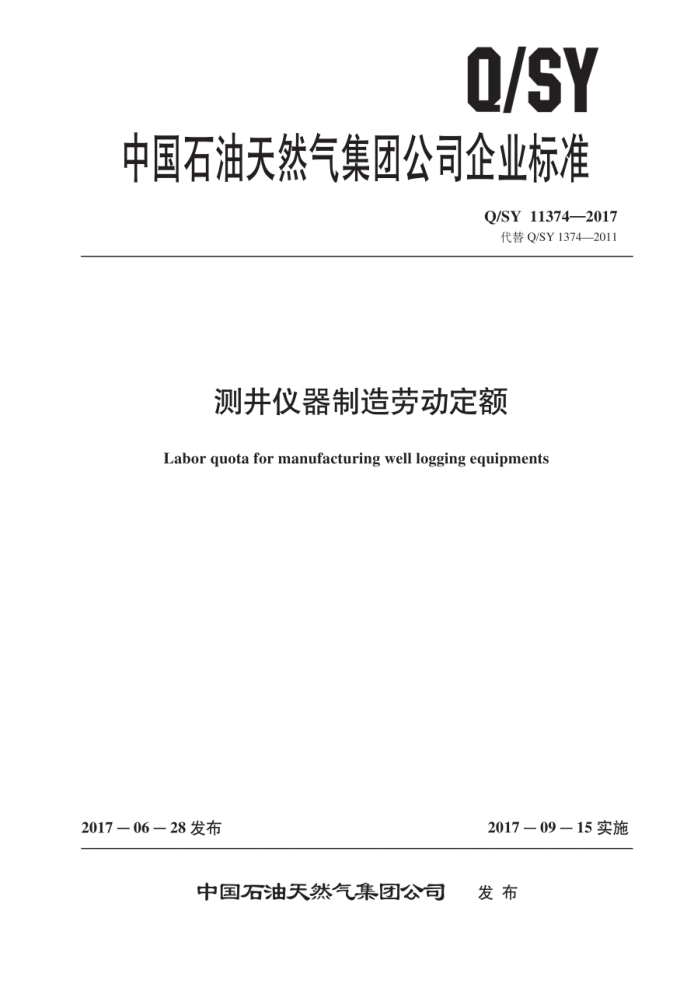

Q/SY
中国石油天然气集团公司企业标准
Q/SY 11374—2017
代替Q/SY1374—2011
测井仪器制造劳动定额
Labor quota for manufacturing well logging equipments
2017-06—28发布
2017－09－15实施
发布
中国石油天然气集团公司 Q/SY11374—2017
目 次
前言
一
范围规范性引用文件测井仪器制造劳动定额生产准备劳动定额
2
3
4.
5 零部件加工劳动定额 6 机电装配劳动定额 7 仪器调校劳动定额 8 仪器检验劳动定额 9 系统联调劳动定额 10标准井测试劳动定额· 附录A（资料性附录）阵列感应测井仪制造定额工时计算示例附录B（资料性附录）单支仪器劳动定额汇总表
-10
13 Q/SY11374—2017
前言
本标准按照GBT1.1一2009《标化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本标准代替Q/SY1374一2011《测并仪器制造劳动定额》。与原标准相比，除编辑性修改外，主要技术变化如下：
修改了在规范性用文件清单所列的标准（见第2章，2011年版的第2章）：一修改了制造范围（见3.1，2011年版的3.1）修改了技术资料【见4.2.1中的c）和d，2011年版的4.2.1中的c）和d）】：
修改了遥传测井仪。阵列感应测井仪。微电扫描成像测井仪，多极子阵列声波测井仪。超声波成像测井仪。张力、温度、钻井液电阻率测井仪，自然伽马能谱测井仪，补偿中子测井仪，岩性密度测并仪，双侧向测井仪，补偿声波测并仪，双感应一八侧向测井仪，接箍磁定位测井仪，声波变密度测井仪，连斜井径微电极测井仪，旋转短节，绝缘短节。偏心短节，柔性短节，马笼头生产准备劳动定额（见表1，2011年版的表1）：增加了阵列侧向测井仪、多频核磁共振测井仪、自然伽马测井仪。光纤陀螺测斜仪、电源短节、地面数据采集处理系统。定向遥测随钻测井仪。双感应电阻率随钻测井仪。居中伽马随钻测井仪生产准备劳动定额（见表1）：修改了遥传测井仪，阵列感应测井仪，微电扫描成像测井仪。多极子阵列声波测井仪。张力。 温度。钻井液电阻率测井仪，自然伽马能谱测井仪，补偿中子测井仪，岩性密度测井仪，双侧向测并仪，双感应一八侧向测并仪零部件加工劳动定额（见表2.2011年版的表2）：增加了阵列侧向测并仪，多频核蕊共振测并仪。自然伽马测井仪，光纤陷螺测斜仪，电源短节、地面数据采集处理系统、定向遥测随钻测井仪、双感应电阻率随钻测井仪、居中伽马随钻测井仪零部件加工劳动定额（见表2）：修改了遥传测并仪，阵列感应测并仪，微电扫描成像测并仪，多极子阵列声波测井仪，超声波成像测井仪，张力。温度。钻井液电阻率测井仪，自然伽马能谱测井仪。补偿中子测井仪，岩性密度测井仪，双侧向测井仪，补偿声波测井仪，双感应一八侧向测井仪，接箍磁定位测并仪，声波变密度测并仪，连斜并径微电极测并仪，旋转短节，绝缘短节，偏心短节柔性短节，马笼头机电装配劳动定额（见表3，2011年版的表3）：增加了阵列侧向测井仪。多频核磁共振测井仪，自然伽马测井仪。光纤陀螺测斜仪。电源短节、地面数据采集处理系统。定向遥测随钻测井仪、双感应电阻率随钻测井仪、居中伽马随钻测井仪机电装配劳动定额（见表3）：修改了遥传测井仪，阵列感应测井仪，微电扫描成像测井仪，多极子阵列声波测井仪，超声波成像测并仪，张力，温度。钻井液电阻率测并，自然伽马能谱测并仪，补偿中子测井仪，岩性密度测并仪，双侧向测并仪，补偿声波测并仪，双感应一八侧向测井仪，声波变密度测并仪，连斜并径微电极测并仪，偏心短节，柔性短节，马笼头仪器调校劳动定额（见表 4*2011年版的表4）：增加了阵列侧向测井仪，多频核磁共振测并仪。自然伽马测并仪。光纤陀螺测斜仪，电源短节、地面数据采集处理系统。定向遥测随钻测井仪。双感应电阻率随钻测井仪。居中伽马随钻测井仪仪器调校劳动定额（见表4）：
1I Q/SY 11374—2017
一修改了超声波成像测井仪。补偿声波测井仪。声波变密度测井仪、连斜井径微电极测井仪、 旋转短节、绝缘短节、偏心短节、柔性短节、马笼头仪器检验劳动定额（见表5，2011年版的表5）：一增加了阵列侧向测并仪，多频核磁共振测并仪，自然马测并仪，光纤陀螺测斜仪，电源短节、地面数据采集处理系统。定向遥测随钻测井仪、双感应电阻率随钻测井仪、居中伽马随钻测井仪仪器检验劳动定额（见表5）：修改了单支仪器与地面系统联调劳动定额（见表6，2011年版的表6）：修改了成套仪器系统联调劳动定额（见表7，2011年版的表7）：修改了标准井测试内容【见10.2中的a）和b），2011年版的10.2中的a）和b）1：修改了成套仪器标准井测试劳动定额（见表9，2011年版的表9）：修改了阵列感应测井仪制造定额工时计算示例（见附录A，2011年版的附录A）：增加了单支仪器劳动定额汇总表（见附录B）。
本标雅由中国石油天然气集团公司标准化委员会劳动定员定额专业标准化技术委员会归口本标准起草单位：中国石油集团测井有限公司。 本标准参加起草单位：中国石油集团川庆钻探测井公司、中国石油集团东方地球物理勘探有限责
任公司。
本标准主要起草人：张宪、王鹏、鲁保平、齐宝权。李传伟、赵军、王佳凡、游兰平、强毓明孙国利。寇莹，王斯林。林涛。周太柱、王涛、贺飞。朱万里。方抒睿、徐韧。代志平、王涯菲。刘国权邓琳。
III Q/SY11374—2017
测并仪器制造劳动定额
1范围
本标准规定了石油测井仪器制造中生产准备、零部件加工。机电装配、仪器调校。仪器检验和系统联调的劳动定额。
本标准适用于中国石油天然气集团公司测井仪器制造企业，不包括测井仪器研发和售后服务。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5554—2014测井工程劳动定额 SY/T56002016石油电缆测井作业技术规范 SY/T5726—2011石油测井作业安全规范 Q/SY10262015 测井工程劳动定员
3测井仪器制造劳动定额 3.1制造范围
包括综合化地面测井系统。成像测井仪器、常规测井仪器、生产测井仪器、辅助设备以及随钻测井仪器。 3.2制造内容
包括生产准备、零部件加工，机电装配仪器调试、仪器检验与系统联调。 3.3 制造定额工时计算 3.3.1成套仪器制造劳动总定额工时
成套仪器制造劳动总定额工时计算见公式（1）：
Z(A -T)T T
T
(1)
一
式中： T一成套测井仪器制造劳动总定额工时，单位为小时（h）： A 第种仪器在套中配置的支（台）数： T 第1种单支（台）测井仪器制造劳动定额【按公式（2）计算］。单位为小时（h）：
1 Q/SY11374—2017
T一一成套仪器系统联调劳动定额（见表7），单位为小时（h）： T一成套仪器标准井测试劳动定额（见表9），单位为小时（h）。
3.3.2单支（台）仪器制造劳动定额工时
单支（台）仪器制造劳动定额工时计算见公式（2）：
T=T,T,T,T4T$TT7
(2)
式中： T一单支（台）仪器制造定额工时，单位为小时（h），计算方法参见附录A，单支仪器劳动定额汇
总参见附录B：
T 生产准备劳动定额（见表1），单位为小时（h）： T2 零部件加工劳动定额（见表2）：单位为小时（h） T.3 机电装配劳动定额（见表3），单位为小时（h） T.4 仪器调校劳动定额（见表4），单位为小时（h）： Ts 仪器检验劳动定额（见表5），单位为小时（h） Th 单支仪器与地面系统联调劳动定额（见表6）：单位为小时（h）： T. 单支仪器标准井测试劳动定额（见表8），单位为小时（h）
4生产准备劳动定额 4.1 生产准备范围
技术资料准备、物料准备。 4.2 生产准备内容 4.2.1技术资料
技术资料准备包括但不限于以下内容： a）根据生产计划准备图纸文件并列出所需图纸文件清单。 b）对图纸文件清单确认签字，抽图。复印或晒图。 c）核对投产明细。 d）根据工艺文件核定工时定额及物料定额。 e）将图纸及物料定额转至生产部门。 f）生产订单下达。
4.2.2物料
根据生产订单准备物料： a）机械物料的准备：下料、配送： b）电气物料的准备：分料、配送。
4.3 生产准备定额工时
生产准备劳动定额见表1。
2 Q/SY11374—2017
表1生产准备劳动定额
定额工时
仪器名称
编号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
单位台台支支支支支支支支支支支支支支支支支支支支支支支支支支支支支支支支支支台支支支
类别
h
技术资料准备
物料准备 30
综合化地 成像地面面系统及 数控射孔取心地面遥测仪器 遥传测井仪
48 48 32 48 48 40 40 40 48 48 32 32 32 40 40 40 40 48 22 40 42 32 32 20 20 30 30 30 30 30 30 20 15 15 20 18 40 40 40 40
60 20 55 52 30 94 90 106 183 30 16 32 40 82 47 38 31 15 34 26 21 29 10 8 15 15 15 15 15 15 15 12 12 15 14 24 40 40 40
阵列感应测并仪微电扫描成像测井仪六臂地层倾角测井仪
成像测井 多极子阵列声波测井仪
仪器 超声波成像测井仪
阵列侧向测井仪多频核磁共振测并仪张力、温度、钻井液电阻率测井仪自然伽马能谱测井仪补偿中子测并仪微球聚焦测井仪岩性密度测井仪双侧向测并仪
常规测井 补偿声波测并仪仪器 双感应一八侧向测并仪
接箍磁定位测并仪声波变密度测井仪连斜井径微电极测井仪自然伽马测井仪光纤陀螺测斜仪电源短节马笼头持水率短节扶正器短节流体密度短节石英压力短节涡轮流量短节遥测伽马磁定位温度组合短节
生产测井仪器
辅助 旋转短节设备 绝缘短节
偏心短节柔性短节马笼头地面数据采集处理系统
辅助设备
随钻测井 定向遥测随钻测并仪仅器 双感应电阻率随钻测井仪
居中伽马随钻测井仪
3
