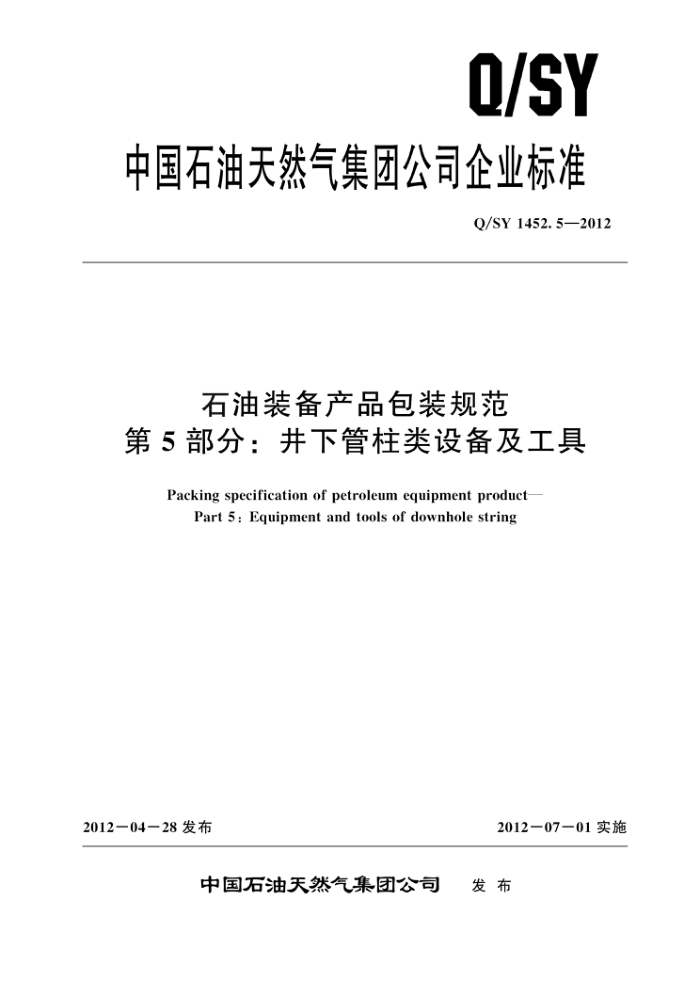

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.5—2012
石油装备产品包装规范
第5部分：井下管柱类设备及工具
Packing specification of petroleum equipment product
Part 5 : Equipment and tools of downhole string
2012一0428发布
2012一07一01实施
中国石油天然气集团公司 发布 Q/SY 1452.5—2012
目 次
前言
范围规范性引用文件包装总则包装前的准备 4.1内装物的准备 4.2　包装场地的准备 5包装要求 5. 1 包装方式 5. 2 包装箱结构 .
1
2
3
4
5.3包装材料 5.4　包装方法
6　标志 6.1　标志要求 6.2　标志位置及内容 7 试验与检验 7.1 性能试验 7.2检验附录A (规范性附录) “中国石油装备”品牌产品标识要求
10 Q/SY 1452. 5—2012
前言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；第3部分：钻头；第4部分：抽油机；第5部分：井下管柱类设备及工具；第6部分：潜油电泵机组；第 7部分：高压往复式柱塞泵; 第8部分：发动机；第9部分：动力机组；第10部分：往复式压缩机；第11部分：石油管材；第12部分：射孔器材；第13部分：石油专用车辆
一
本部分为Q/SY1452的第5部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化委员会提出并归口。
本部分主要起草单位：北京石油机械厂。 本部分参加起草单位：渤海石油装备制造有限公司、大庆油田装备制造公司。 本部分主要起草人：周智勇、范育昭、刘金同、刘尧祥、李兴杰、王兴燕、罗西超
II Q/SY 1452. 5—2012
石油装备产品包装规范
第5部分：井下管柱类设备及工具
1范围
Q/SY1452的本部分规定了螺杆钻具、螺杆泵、抽油泵、震击器及加速器、钻柱减震器包装的包装总则、包装前准备、包装要求、标志、试验与检验。
本部分适用于“中国石油装备”品牌产品中螺杆钻具、螺杆泵、抽油泵、震击器及加速器、钻柱减震器的包装
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191—2008包装储运图示标志（ISO 780 ：1997，MOD) GB/T 706—2008 热轧型钢 GB/T 5048—1999 (2004) 防潮包装 GB/T 5398—1999 (2004) 大型运输包装件试验方法（neq ASTM D1083：1991) GB/T 10819—2005 木质底盘（JIS Z1405：1984，MOD) GB/T 12123—2008 包装设计通用要求 GB/T 12339—2008 防护用内包装材料 GB/T 12464—2002 (2004) 普通木箱（JIS Z 1402：1999，MOD) GB/T 13384—2008 机电产品包装通用技术条件 GB/T 13385—2008 包装图样要求 GB/T 16471—2008 运输包装件尺寸与质量界限 GB/T 18926—2008 包装容器　木构件（ASTMD6199：2007，MOD) GB/T 18927—2002 ( (2004) 包装容器 金属辅件 GB/T 19142 -2008 出口商品包装通则 GB/T 19786—2005 木质包装容器检测规程 YB/T 025—2002 包装用钢带 YB/T 5002—1993（2005）
-般用途圆钢钉
中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品)
3包装总则
3.1产品的包装应符合科学、经济、牢靠、美观、适用的要求。在正常储运、装卸的条件下，应保证产品自制造厂发货之日起至少一年内不因包装不善而产生锈蚀、长霉、降低精度、残损或散失等现象。特殊要求按双方约定执行。 3.2　包装设计应符合 GB/T 12123—2008 和 GB/T 13384—2008 的规定。 3.3包装图样应符合 GB/T 13385—2008的规定。
1 Q/SY 1452. 5—2012
3.4出口产品的包装应符合进口国的相关规定，无特殊要求时应符合GB/T 19142一2008 的规定 3.5运输包装尺寸限界和重量限界应符合GB/T 16471一2008 的规定。 3.6储运环境的气候类别与条件按 GB/T 5048一1999 的规定执行。 3.7包装材料宜回收利用，根据包装形式不同选用科学、经济、无有害物质、无污染的材料。 3.8包装应完整、成型。内装附件箱、备件箱等应均布装载并固定，排摆整齐，衬垫适宜，内货固定，重心位置尽量居中靠下。 3.9分箱包装时，每个包装箱都应带一份装箱清单，并将各分箱单组成一个总的装箱单，装在第 一号箱内，在装箱单上注明零件所在箱号。
4包装前的准备
4.1内装物的准备 4.1.1按《中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品）》的要求检查产品标志或标牌及随机文件，样式见附录A， 4.1.2检查随机文件是否齐全，主要包含装箱清单、使用说明书、质量证明书或合格证。随机文件应采用防潮材料包裹，随机或随车发运。 4.1.3按装箱单清点装箱的整机及其零、部件是否齐全。 4.1.4包装产品应按有关规定进行封存防护处理，完成内包装，并附有合格证，方可进行外包装 4.1.5随机文件、备件、配件等应单件包装，并应带有中外文对照的零件名称标签。对小件、精密偶件应盒装或密封包装，必要时加少量干燥剂。 4.2　包装场地的准备 4.2.1包装场地通风良好、清洁、干燥、无有害物质。 4.2.2包装用的设备（起吊装置、梯子、打包机等设备）应配置齐全、安全、操作性能良好。 4.2.3包装场地按照作业性质的不同，树立专用的醒目的标识牌，如严禁烟火、防止触电、防止高空坠落等。
5　包装要求
5.1包装方式
包装方式主要有裸装、捆扎包装、普通木箱包装、框架木箱包装、金属框架包装、木质底盘
包装。 5.2包装箱结构 5.2.1捆扎包装 5.2.1.1结构
包装捆扎主体主要有上、下支撑槽钢及连接螺柱或螺栓组成，在各层包装物采用挡木隔开。
5.2.1.2　主体材料尺寸 5.2.1.2.1槽钢的规格见表1，支撑槽钢间隔不大于3000mm 5.2.1.2.2挡木与包装物接触面应与包装物圆弧面相近，圆弧底面应高于横梁；挡木尺寸见表2； Q/SY 1452.5—2012
挡木可采用金属挡板，厚度不小于5mm。 5.2.1.2.3每个包装物两侧都应采用螺柱或螺栓固定，规格见表3。
表1 框架槽钢规格
质量 kg <1000 1000～4000 4000～7500
规格 10 12. 6 14a
表 2 挡木尺寸
质量 kg <1000 1000～4000 4000～7500
规格 (宽×厚)
mm 60 × 60 90 × 80 100 × 100
表3螺栓或螺柱规格
质量 kg <1000 1000～4000 4000～7500
螺栓规格 M16 M18 M20
5. 2. 2 普通木箱包装
普通木箱包装按GB/T12464一2002的5A类木箱规定执行。其包装方式适用重量小于200kg的包装物。 5.2.3 框架木箱包装 5. 2.3. 1 木箱结构 5.2.3.1.1木箱底盘为受力结构体，主要有滑木、辅助滑木、端木、枕木及底板构成，支撑用枕木上应加挡木；端部应有端挡（横挡、立挡），中间应有箱挡（侧挡、盖挡），在箱挡上应有包棱角铁：起吊处应有起吊护棱。顶板上应有防水层和防水层护板，底板、侧板、端板必要时应增加防水层和防水层护板。当包装箱较长时，辅助滑木间应使用钢带加固。木箱结构见图1。 5.2.3.1.2木箱包装方式适用于总长小于8000mm、重量小于7500kg的包装物（整机、部件、壳体、转子等长轴类零部件）。当包装物长度大于规定长度时，包装箱的承载件应选用大一级的尺寸。
5.2.3.2木箱尺寸
5.2.3.2.1箱体宽度不大于1200mm，宽度与高度比大于1.1，宽度及长度方向与包装物之间应有适当的起吊和限位间隙。 Q/SY 1452.5—2012
盖板
P
钢带
包棱角铁挡木
枕木
端挡
侧板
端板
端木
底板／ 辅助滑木 滑木 【起吊护棱
箱挡（侧挡、盖挡）
图1木箱结构示意图
5.2.3.2.2底盘应满足以下要求：
a） 滑木的结构、尺寸及数量应符合GB/T 10819一2005 中 5.1.1，5.1.2 和 5.1.3 的规定，当
包装物在长度方向上为一刚性体时，滑木尺寸可选小一级的尺寸。 b） 辅助滑木的结构、尺寸及数量应符合GB/T10819—2005中5.2.1，5.2.2和5.2.3的规定。 c） 端木的尺寸应符合GB/T 10819一2005 中5.3.1的规定，并采用双排钢钉钉在滑木上 d）枕木尺寸及数量应符合GB/T 10819一2005 中 5.4.1 和 5.4.3 的规定，枕木间距不大于
1200mm；支撑点的枕木距离起吊位置不大于400mm。 e）底板用厚度大于12mm的板材，并用钢钉钉在滑木上面。底板可拼接。
5.2.3.2.3侧面应满足以下要求：
a) 侧挡与枕木和端面位置对应，侧挡尺寸与枕木一致，用包棱角铁固定在滑木上。
侧板用厚度大于12mm的板材，并用钢钉钉在滑木及端挡外侧。侧板可拼接，接缝应在侧
b）
挡中心并用钢钉钉在侧挡上。
5.2.3.2.4端面应满足以下要求：
a） 端挡（横挡、立挡）的尺寸与端木一致，横挡、立挡及端木间通过钢钉连接或内侧用包棱角
铁固定。 b）端板用厚度大于 12mm 的板材，并用钢钉钉在端挡内侧。
5.2.3.2.5顶盖应满足以下要求：
a）盖挡与侧挡位置对应，其尺寸与侧挡一致，封箱时用包棱角铁与侧挡固定。 b）顶板用厚度大于 12mm的板材，顶板可拼接，接缝应在侧挡中心并用钢钉钉在盖挡上，顶
板的下面应衬防水层。防水材料尺寸不足时应搭接，搭接宽度不应小于90mm，搭接部分用耐水黏合剂黏合。防水材料的下面应衬上厚度不小于3mm的人造板。其他侧板需要防水层时应符合本条规定。
5.2.3.2.6挡木应满足以下要求：包装物支撑点的上下应加挡木，其尺寸与枕木一致，挡木与包装物接触面应与包装物圆弧相近，顶盖端的挡木应用钢钉固定在顶盖上；支撑点间隔不大于3000mm。
4
