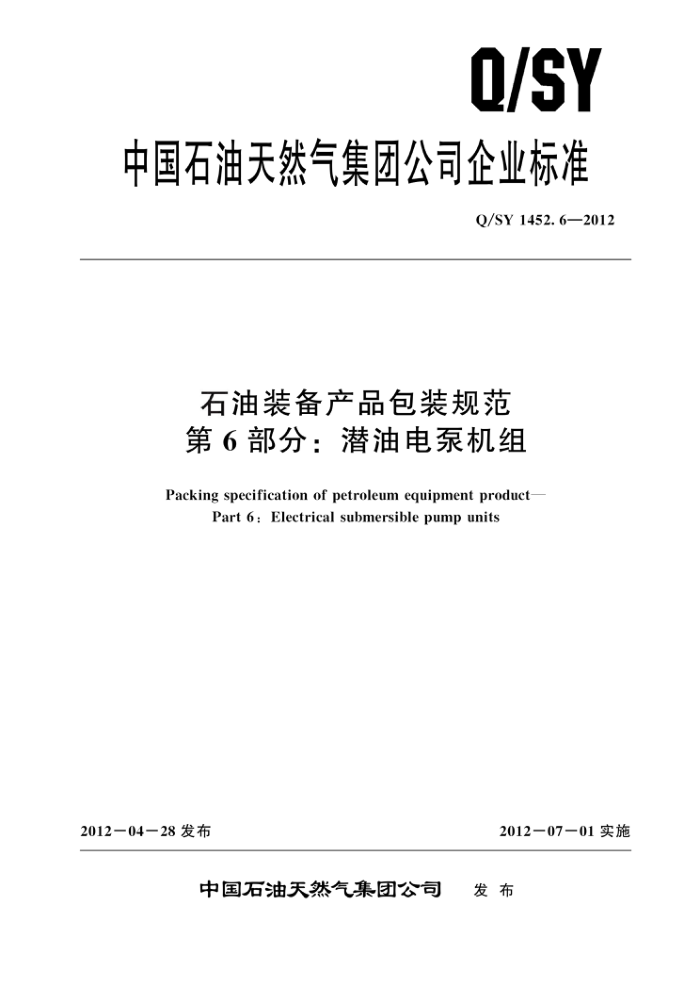

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1452.6—2012
石油装备产品包装规范第6部分：潜油电泵机组
Packing specification of petroleum equipment product-
Part 6: Electrical submersible pump units
2012－04－28 发布
2012一07一01实施
中国石油天然气集团公司 发布 Q/SY 1452.6—2012
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 总则
1
包装准备产品包装吊装要求性能试验附录A (规范性附录) “中国石油装备”品牌产品标识要求附录B(资料性附录) 常用潜油电泵单一包装箱外形尺寸
5
2
6
7
8
10 Q/SY 1452. 6—2012
前 創言
Q/SY1452《石油装备产品包装规范》分为13个部分：
第1部分：钻机和修井机；第2部分：钻井泵；第3部分：钻头；第 4部分：抽油机; 第5部分：井下管柱类设备及工具；第6部分：潜油电泵机组； -第7部分：高压往复式柱塞泵；第8部分：发动机；第9部分：动力机组；第10部分：往复式压缩机；
一
一
第 11部分：石油管材; 第 12部分：射孔器材；第13部分：石油专用车辆。
本部分为Q/SY 1452的第6部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司标准化委员会石油石化设备与材料专业标准化技术委员会提出
并归口。
本部分负责起草单位：大庆油田力神泵业有限公司、渤海石油装备制造有限公司，本部分主要起草人：史忠武、王维、殷红雯、赵庆园、汪卫军。 Q/SY 1452.6—2012
石油装备产品包装规范第6部分：潜油电泵机组
1范围
Q/SY1452 的本部分规定了潜油电泵机组、附件包装的基本要求、设计规范、包装标识、运输、
存储和试验
本部分适用于“中国石油装备”品牌产品中潜油电泵机组、附件的销售包装、运输包装、存储包装。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191　包装储运图示标志（GB/T 191—2008 ISO 780：1997，MOD) GB/T4122（所有部分） 包装术语 GB/T 4857.3　包装运输包装件基本试验 第3部分：静载荷堆码试验方法 GB/T 4857.9　包装　运输包装件基本试验　第9部分：喷淋试验方法 GB/T 5398大型运输包装件试验方法 GB/T13384　机电产品包装通用技术条件 GB/T 16471运输包装件尺寸与质量界限 GB/T 16750 潜油电泵机组 GB/T 17388 潜油电泵装置的安装中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品）
3　术语和定义
GB/T 4122 界定的以及下列术语和定义适用于本文件
3. 1
单一包装decentralized packaging 将潜油电泵机组的主要组成部分分开包装、运输和存储。
3. 2
集束包装 cluster packaging 将潜油电泵机组井下部分集成在一起包装、运输和存储，
3.3
集成包装　integral packaging 将潜油电泵机组地面部分集成在一起包装、运输和存储。 Q/SY 1452.6—2012
4总则
4.1包装应以销售、运输和存储为目的，具有保证潜油电泵机组运输安全、方便装卸存储、加快交接的功能。 4.2包装应符合科学、牢固、经济、美观、环保要求。 4.3潜油电泵机组井下部分采用金属包装，外形为长方形六面体结构 4.4潜油电泵机组地面部分，定频电气组合、变频电气组合集成包装应按工作便利固定在金属撬架上，外部可根据需求做金属包装或木质包装。 4.5潜油电泵机组地面部分单一包装和附具包装采用木质包装箱，具体按GB/T 13384的规定执行。 4.6运输包装的尺寸界限和重量界限应符合 GB/T 16471 的规定 4.7外包装箱应有“中国石油装备”品牌标志。标志应正确、清晰、牢固，并且在整个流通过程中不脱落、不退色。 4.8无论单一包装，还是集束包装，都应有吊装的吊环或吊耳。 4.9附件可以独立包装或附加在集束包装箱或地面集成包装箱内部。 4.10随机文件应存放在包装箱内部，文件准确、齐全。应避免文件在整个流通过程中散失、破损
5包装准备
5.1　环境要求
室外包装工作应避免在沙尘、雨雪天气下进行，确保包装箱内部清洁。 5.2　产品要求 5.2.1包装前潜油电泵机组应进行出厂试验和检验，并且合格。 5.2.2潜油电机、电机保护器宜在室温环境下注油，内部注油量保证不低于总容量的90%，且保证室外环境的温度变化不使电机油膨胀溢出。 5.2.3潜油泵根据存放环境条件或用户要求，决定内部是否需要灌注防腐液或采取其他防腐措施; 如果灌注防腐液，应密封保证防腐液不在运输和存储期间产生泄漏 5.2.4引接电缆头在包装前应使用专用护盖密封，防止机械损伤和保持清洁。 5.2.5潜油电泵外表面应喷涂防腐漆或进行其他防腐处理。 5.2.6潜油电泵机组各部件应有铭牌，并且铭牌牢固、字迹清晰、内容齐全，样式见附录 A。 5.2.7潜油电泵变压器、控制柜、变频器外表面应喷涂防腐漆，保证在室外条件下不被腐蚀。 5.3包装材料 5.3.1潜油电泵包装箱无论单一包装，还是集束包装，都应采用能重复使用的金属包装箱， 5.3.2潜油电泵机组地面部分的集成包装撬架应采用具有足够强度和刚度、且能重复使用的工字钢或槽钢为底座。 5.3.3潜油电泵变压器、控制柜、变频器的单一包装材料按GB/T 13384 的规定执行。 5.3.4动力电缆的包装应采用能够重复使用的金属包装滚筒。 5.4　包装箱要求 5.4.1潜油电泵单一包装箱端面采用正方形，采用合页对开结构，结构见图1。 5.4.2潜油电泵集束包装箱端面采用长方形，端面尺寸由包装的潜油电泵排列数和潜油电泵的系列 Q/SY 1452.6—2012
2.3.4
6
中中
中 中中 由
安国
上
L
K
1一吊环；2，3，4一螺栓、螺母、垫片；5一 螺栓座；6一上箱体；7- 下箱体；8一装箱单盒；9一合页
一
图1潜油电泵单一包装箱
决定，结构见图2。
5.6
1,2,3
10
11
1
1，2，3一螺栓、螺母、垫片；4一拉手；5一支架；6，7一盖板；8一装箱单盒；
9一下底板；10一挡板；11一隔板图2潜油电泵集束包装箱
5.4.3动力电缆滚筒直径应保证电缆缠绕时，不使电缆产生脱铠等损伤， 5.4.4潜油电泵机组地面部分的集成包装的撬架应根据环境、用户要求做防护。 5.4.5潜油电泵包装箱、潜油电泵机组地面部分的集成包装的金属撬架应除锈喷漆。 5.4.6潜油电泵包装箱外表面喷涂机组放置方向的颜色标识。
6产品包装
6.1　运输包装
6.1.1潜油电泵包装箱内部应按一定间距放置专用橡胶垫，保证潜油电泵在运输、吊装振动冲击下不产生损伤，长久存储不产生形变。 6.1.2根据潜油电泵长度选择对应的包装箱，包装箱内的潜油电泵两端余量应放置木方填充，防止运输、吊装时潜油电泵在包装箱内部窜动。 6.1.3动力电缆或动力电缆和引线电缆应整齐排列在专用电缆滚筒上，且两端应密封和固定。 6.1.4单独的引接电缆应按规定的半径盘起，捆扎包装，且两端应密封。运输时应固定。 6.1.5潜油电泵机组地面部分集成包装使用集成包装撬架，固定牢固并保证潜油电泵机组工作运行所需的合理空间。运输时可将集成包装撬架外部用6mm以上的胶合板做防护包装。 6.1.6潜油电泵包装箱最大长度不应超过 10.5m，常用系列潜油电泵包装箱规格参见附录B。 6.1.7 缠绕电缆滚筒上的动力电缆最外层电缆外表面与滚筒轮缘的距离应不小于0.1m。 Q/SY 1452.6—2012
6. 2 随机文件
潜油电泵机组随机文件应包括产品合格证、装箱清单等，样式见附录A。
6.3封箱方式
潜油电泵机组的金属包装箱采用螺栓紧固，螺栓充分预紧，在运输、吊装过程中不会松动和脱落；潜油电泵机组的木质包装箱采用钢钉封闭包装箱，内外表面不能露钉，外围打钢质包装带。 6.4包装标志 6.4.1产品包装标志 6.4.1.1潜油电泵机组包装箱外表面应有“中国石油装备”标志，见图3，其样式应符合《中国石油天然气集团公司视觉形象手册应用设计系统－6（装备制造产品）》的规定。
35
11
4
3
3
独使用
时不
中国石油装备 可侵
11
人范围
单独使用时不可侵人范围
图3中国石油装备制造产品标志
6.4.1.2采用包装储运图示标志应符合GB/T191—2008的规定。 6.4.1.3包装标志喷涂应清晰、醒目，粘贴或安装应牢固。 6.4.1.4潜油电泵机组包装箱企业标志内容和位置：
a）潜油电泵国内单一包装箱、集束包装箱标志内容和位置见图4。单一包装箱标志在箱体上
面，集束包装箱标志在箱体的侧面。
2
350
350
a
1一“中国石油装备”或“CNPC EQUIPMENT”字标；2一“潜油电泵”或“ESP”；3一制造单位中文或英文
图4潜油电泵国内单一包装箱、集束包装箱标识内容和位置
b）潜油电泵机组地面部分国内包装箱、出口包装箱标识内容和位置见图5。标志图样的大小可
按包装箱尺寸的大小成比例缩放，标志字体及图样按有关规定制作，标志根据工艺方法可选择喷涂或粘贴。
6.4.2产品铭牌标识
6.4.2.1产品铭牌内容按GB/T16750的规定执行。 6.4.2.2产品铭牌样式见附录A。
