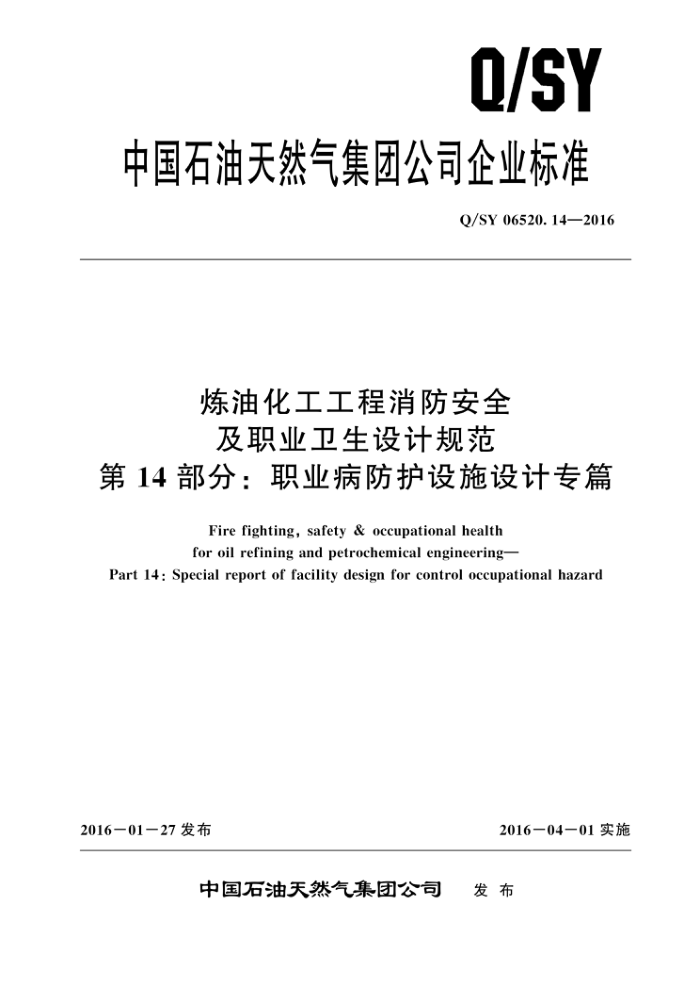

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06520.14—2016
炼油化工工程消防安全及职业卫生设计规范
第14部分：职业病防护设施设计专篇
Fire fighting, safety & occupational health for oil refining and petrochemical engineering-
Part 14 : Special report of facility design for control occupational hazard
2016－01－27发布
2016－04一01 实施
中国石油天然气集团公司 发布 Q/SY 06520.14—2016
目 次
前言
范围 2 术语和定义 3 专篇内容要求
1
附图和文件 5 专篇组成及格式要求附录A（规范性附录） 设计依据附录B (规范性附录) 工程分析附录C (规范性附录) 专篇格式参考文献
4
6
7
9
18 Q/SY 06520.14—2016
前 創言
Q/SY 06520《炼油化工工程消防安全及职业卫生设计规范》是炼油化工工程设计系列标准之一。 该标准分为以下14个部分：
第1部分：通则; 第2部分：灭火剂；第3部分：水消防系统;
一第 4部分：泡沫灭火系统;
第5部分：干粉灭火系统；一第6部分：蒸汽灭火系统：
第7部分：气体灭火系统；第8部分：消火栓； -第9部分：消防炮；
一
第10部分：灭火器；第11部分：个体防护装备；第12部分：安全设施设计专篇；
一
一第 13 部分：消防设计专篇；
第14部分：职业病防护设施设计专篇。 本部分为Q/SY06520的第14部分本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：高斌海、刘玉东、黄云松、舒小芹、赵晓静、吕梓翔、张海芳、刘建林。
II Q/SY 06520.14—2016
能使受作用物质发生电离现象的辐射，即波长小于100nm的电磁辐射。
2. 9
非电离辐射non-ionizing radiation 波长大于100nm，不足以引起生物体电离的电磁辐射。
2.10
辅助用室 work-related welfare facilities 为保障生产经营正常运行、劳动者生活和健康而设置的非生产用房，包括工作场所办公室、卫生
用室（浴室、存衣室、盟洗室、洗衣房）、生活用室（休息室、食堂、厕所）、妇女卫生室、医务室等。
3专篇内容要求
3.1设计依据
主要的设计依据按以下要求列出： a）现行的主要职业病防治有关的法律、法规、部门规章、规范性文件等 b）有关职业病防治和防护设施设计的主要标准、规范。 c）建设项目有关的支持性文件。 详细的设计依据按附录 A的要求列出。
3. 2 建设项目概况 3.2.1项目概述应按以下要求编写:
a）项目名称。 b） 项目性质。 c) 建设地点。 d） 设计范围内的项目组成及主要工程内容，主要包括生产装置、辅助装置、公用工程等。 e) 工艺生产方法。 f) 根据项目性质分别列出产品方案和生产规模
3. 2. 2 自然环境概况应包括以下内容：
a） 建设项目所在地区的气象条件，主要包括风频风向及风玫瑰图、风速、气温、相对湿度等。 b） 建设项目是否位于自然疫源地、地方病区等与职业病危害相关的情况
3.2.3生产制度、岗位设置情况应按以下要求编写：
a） 生产制度：轮班制，全年生产作业时间以小时每年（h/年）为单位，同时说明作业天数。 b） 岗位设置：包括生产作业岗位名称及生产作业人数、辅助岗位及人数、管理人员等。
3.2.4总的技术经济指标应包括以下几项：
a) 工程总投资。 b）工程用地面积。 c） 建筑面积。 d） 职业病防护设施投资概算
3. 2. 5 应说明项目职业卫生“三同时”执行情况说明。 3. 3 工程分析
应从以下几个方面进行建设项目工程综述 a）{ 简述总平面布置及竖向布置。
2 Q/SY 06520.14—2016
b）根据可能的接触水平，分析潜在危害性和发生职业病的危险程度。
3.5 职业病防护设施设计
3.5.1　应从下面几个方面说明总平面布置中职业卫生防护设计：
a）平面布置重点对功能分区和存在职业病危害因素作业场所的布置以及减少相互之间影响进行
分析和设计。 竖向布置重点对放散大量热量或有害气体的厂房布置，噪声与振动较大的生产设备安装布
b）
置，含有挥发性气体、蒸汽的各类管道合理布置等进行设计。 c）- 与周边设施的相互影响分析。
3. 5. 2 应从下面几个方面描述建（构）筑物的建筑卫生学设计：
a) 建（构）筑物建筑结构形式、朝向和采光。 b） 以自然通风为主的车间天窗设计。 c) 高温、热加工、有特殊要求（如产生粉尘、有毒物质、酸碱等强腐蚀介质、剧毒工作场所）
和人员较多的建（构）筑物设计。
d）厂房降噪和减振设计。 e） 建筑物的功能分区和布置 f) 空调厂房及洁净厂房的设计等。
3. 5.3 职业病防护设施应从下面几个方面进行说明：
a) 防尘。 b) 防毒。 c) 防暑。 d) 防寒。 e) 防噪。 f）减振。 g） 防非电离辐射与电离辐射。 h） 照明。 i） 按种类详细列出并明确全部职业病防护设施的名称、规格、型号、数量、分布及控制性能。
3. 5. 4 应急救援设施配备应至少包括下列内容：
a） 急救或气体防护机构的设置情况。 b） 事故通风设备。 c）救援装置。 d) 防护设备。 e) 急救用品。 f） 冲洗设备（沐浴器、洗眼器和洗手池）。 g） 急救场所、泄险区、应急撤离通道的提前标识。 h） 报警装置类型、规格、数量、存放地点。 i) 固定式或便携式有毒有害气体检测报警仪器 j）有毒化学品或者易造成急性中毒的物品（如酸、碱、有机溶剂、危险性物品等）的自动检测
报警装置。 k） 放射工作场所和放射性同位素的防护设备和报警装置。
3.5.5职业病危害警示标识应至少包括下列内容：
a）存在或者产生职业病危害的工作场所、作业岗位、设备、设施设置警示图形、警示线、警示
语句等警示标识和中文警示说明。
4
