Q/SY

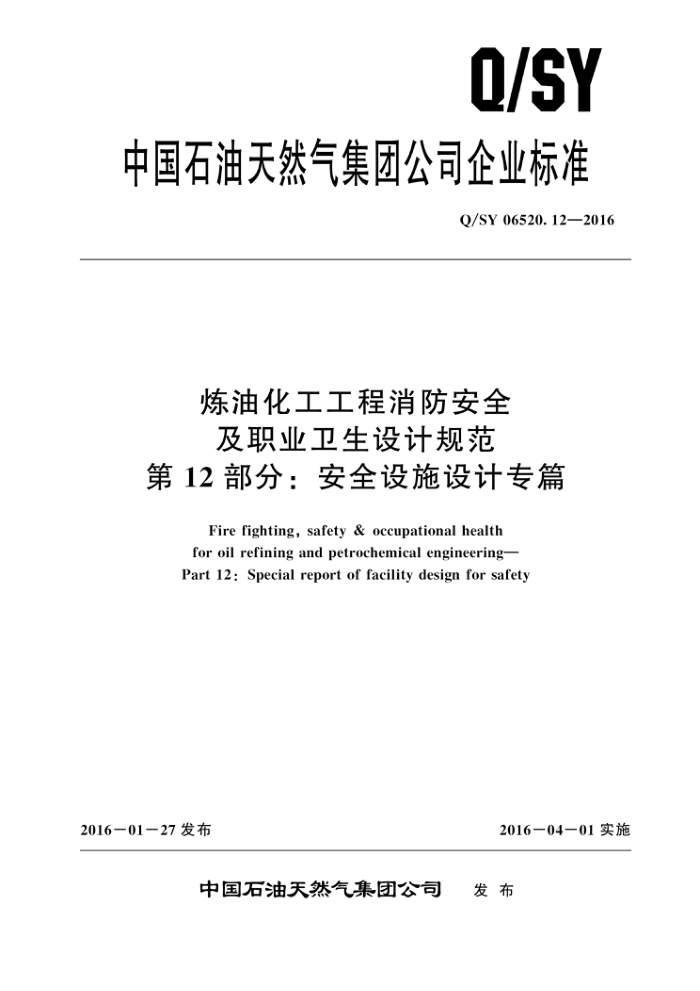

中国石油天然气集团公司企业标准
Q/SY 06520.12—2016
炼油化工工程消防安全及职业卫生设计规范
第12部分：安全设施设计专篇
Fire fighting, safety & occupational health for oil refining and petrochemical engineering Part 12: Special report of facility design for safety
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司 发布 Q/SY 06520.12—2016
目 次
前言
范围 2 术语和定义 3　设计专篇内容要求 3.1设计依据 3.2项目概况 3.3过程危险源及危险和有害因素分析 3.4　设计采用的安全设施 3.5结论与建议 4附图和文件
1
专篇组成及格式要求附录A（规范性附录） 专篇格式参考文献
5
O
14 Q/SY 06520.12—2016
前 創言
Q/SY 06520《炼油化工工程消防安全及职业卫生设计规范》是炼油化工工程设计系列标准之一。 该标准分为以下14个部分：
第1部分：通则; 第2部分：灭火剂；第3部分：水消防系统;
一第 4部分：泡沫灭火系统;
第5部分：干粉灭火系统；一第6部分：蒸汽灭火系统；
第7部分：气体灭火系统；第8部分：消火栓； -第9部分：消防炮；
一
第10部分：灭火器；第11部分：个体防护装备；第12部分：安全设施设计专篇；
一
一第 13 部分：消防设计专篇；
第14部分：职业病防护设施设计专篇。 本部分为Q/SY06520的第12部分本部分按照GB/T 1.1一2009《标准化工作导则第 1 部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：高斌海、黄云松、刘玉东、扈洁琼、袁印实、吕梓翔、张海芳、刘建林。
II Q/SY 06520.12—2016
炼油化工工程消防安全及职业卫生设计规范
第12部分：安全设施设计专篇
1范围
Q/SY06520 的本部分规定了安全设施设计专篇的编写内容深度和格式要求。 本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩
建或改建工程的项目的安全设施设计专篇的编制
2 ，术语和定义
《危险化学品建设项目安全设施设计专篇编制导则》（安监总厅管三【2013］39号）界定的术语和定义适用于本文件。
3设计专篇内容要求
3.1设计依据
设计依据应按以下要求列出： a）建设项目的批复（核准、备案）文件。 b）国家、行业及地方相关法律、法规、规章及规范性文件。 c）国家、行业及地方相关标准、规范。 d） 建设项目安全评价报告及建设项目安全条件审查意见书 e） 设计合同。 f）项目其他相关文件。
3. 2 ，项目概况
项目概况应按以下要求编写： a）项目的建设单位、生产规模、产品方案、建设性质、地理位置、工程占地面积、设计范围及分工。 b）采用的主要工艺技术及与国内或国外同类项目技术对比情况。 c） 项目涉及的主要原辅材料和产品（包括产品、中间产品）名称及最大储量。 d）项目的工艺流程、主要装置和设施（设备）的布局及其上、下游生产装置的关系。 e）项目配套公用和辅助工程或设施的名称、能力（或负荷）。 f） 项目装置的主要设备表，包括名称、规格、操作或设计条件、材质、数量等 g）项目外部依托条件或设施，包括水源、电源、蒸汽、仪表风以及消防站、气防站、医院等
应急设施。
h） 项目所在地的自然条件，包括地质、气象、水文等。 i） 项目所在地的周边情况，说明项目距下列重要设施的距离
1）J 居住区及商业中心、公园等人员密集场所。 2） 学校、医院、影剧院、体育场（馆）等公共设施 3）3 车站、码头（依法经许可从事危险化学品装卸作业的除外）、机场以及通信干线、通信 Q/SY 06520.12—2016
枢纽、铁路线路、道路交通干线、水路交通干线、地铁风亭及地铁站出人口。 4）军事禁区、军事管理区。 5）法律、行政法规规定的其他场所、设施、区域。
3.3过程危险源及危险和有害因素分析 3.3.1物料危险性分析应按以下要求描述：
a）列表说明建设项目涉及的危险化学品特性，基本数据要求详见表1、表2、表3。
表1危险化学品类别和编号
序号
UN号
备注
物质名称
危险化学品类别
表 2 主要物料的危险性一览表
爆炸下限（体积分数）
爆炸上限 火灾危险 % 性分级
物质 物质 相对密度 相对分子 熔点 沸点 闪点 自燃温度名称 相态 (水/空气) 质量 ℃ ℃ C
序号
备注
℃
%
表3主要物料的健康危害特性
职业接触限值
序号物质名称
主要危害作用
急救措施
mg/m 危害程度分级
b） 分析建设项目生产过程中涉及具有爆炸性、可燃性、毒性、腐蚀性的危险化学品数量、浓
度（含量）和所在的单元及其状态（温度、压力、相态等），通过在设备一览表中增加物料组分及组成及相关量和装置瞬时生产能力X装置主要物料的工艺通过时间的两种形式来表达危险化学品的数量）。
c） 说明建设项目涉及重点监管的危险化学品情况。 3.3.2 分析并说明建设项目工艺过程可能导致泄漏、爆炸、火灾、中毒事故的危险源。 3.3.3 指出建设项目可能造成作业人员伤亡的其他危险和有害因素，如粉尘、室息、腐蚀、噪声、 高温、低温、振动、坠落、机械伤害、放射性辐射等。 3.3.4 说明3.3.2及3.3.3中危险源及危险和有害因素存在的主要作业场所。 3.3. 5 说明装置或单元的火灾危险性分类和爆炸危险区域划分。 3.3.6 按照GB18218辩识重大危险源，并按照《危险化学品重大危险源监督管理暂行规定》（国家安全监管总局令第40号）划分重大危险源等级。 3.3.7 说明建设项目工艺是否属于重点监管的危险化工工艺。 3.3.8 说明危险化学品长输管道的路由及穿跨越过程存在的危险源及危险和有害因素。 3.3.9根据建设项目前期开展的安全评价等报告，说明主要分析结果。 3.3.10根据设计过程开展的危险与可操作性（HAZOP）研究或其他安全风险分析，说明主要分析结果和建议措施落实情况说明。 3.3.11涉及多套装置的建设项目或者同一企业毗邻在役装置的建设项目，应分析其相互间的影响及可能产生的危险，并说明主要分析结果。 2 Q/SY 06520.12—2016
3.4设计采用的安全设施 3.4.1 工艺系统
工艺系统中采取的安全措施应按下列要求编写： a）工艺过程采取的防泄漏、防火、防爆、防尘、防毒、防腐蚀等主要措施。 b）正常工况与非正常工况下危险物料的安全控制措施，如联锁保护、安全泄压、紧急切断、
事故排放、反应失控等措施。 c）对重点监管的危险化工工艺应说明采取的控制系统与相关规定的符合性。 d）说明重大危险源的监管措施。 e）采取的其他工艺安全措施。
3.4.2　总平面布置
总平面布置中采取的安全措施应按下列要求编写：
建设项目与厂／界外设施的主要间距、标准规范符合性及采取的防护措施。
a） b） 全厂及装置（设施）平面及竖向布置的主要安全考虑，包括功能分区、风速、风向、间距、
高程、危险化学品运输等。 c） 平面布置的主要防火间距及标准规范符合情况 d）厂区消防道路、安全疏散通道及出口的设置情况 e） 采取的其他安全措施。
3.4.3设备及管道
设备及管道设计中采取的安全措施应按下列要求编写： a）压力容器、设备及管道设计与国家法规及标准的符合性，包括进口压力容器满足国家强制性
规定的情况。
b）主要设备、管道材料的选择和防护措施。 c）采取的其他安全措施。
3.4.4电气
电气安全设计中采取的安全措施应按下列要求编写：
供电电源、电气负荷分类、应急或备用电源的设置
a b）按照爆炸危险区域划分等级和火灾危险场所选择电气设备的防爆及防护等级。 c）防雷、防静电接地设施。
d）采取的其他电气安全措施。 3.4.5自控仪表及火灾报警
自控仪表及安全设计中采取的安全措施应按下列要求编写： a）应急或备用电源、气源的设置。 b）自动控制系统的设置和安全功能，包括紧急停车系统、安全仪表系统等。 c） 可燃及有毒气体检测和报警设施的设置。 d）控制室的组成及控制中心作用，包括生产控制、消防控制、应急控制等。
火灾报警系统、工业电视监控系统及应急广播系统等。
e）
f）采取的其他安全措施
3 Q/SY 06520.12—2016
3.4.6建（构）筑物
建（构）筑物设计中采取的安全措施应按下列要求编写：
说明防火、防爆、抗爆、防腐、耐火保护等设施。
a） b） 编制“建（构）筑物一览表”，包括结构、建筑面积、层数、火灾危险性、耐火等级、抗震
设防、通风、泄压面积、疏散通道与安全出口等
c）i 通风、排烟、除尘、降温等设施。 d）采取的其他安全措施
3. 4.7 消防设施
简述采取的消防设施设计情况。 3.4.8其他安全防范设施
设计中采取的其他安全措施应按下列要求编写：
防洪、防台风、防地质灾害、抗震等防范自然灾害的措施。
a）
b）防噪声、防灼烫、防护栏、安全标志、风向标的设置等。 c）个体防护装备的配备。
3.4.9事故应急措施及安全管理机构
事故应急措施及安全管理机构应按下列要求编写： a）针对建设项目特点、建设性质及周边依托情况，说明设计中采用的主要事故应急救援设施
包括消防站、气防站、医疗急救设施等。 b） 说明发生事故时，可能排放的最大污水量及防止排出厂／界外的事故应急措施。 c） 对安全管理机构设置及人员配备的建议。
3. 4.10 《安全评价报告》中提出意见的采纳情况
《安全评价报告》中提出意见的采纳情况应按下列要求编写： a）i 说明与工程设计有关的安全对策与建议的采纳情况 b）说明工程设计未采纳安全对策与建议的理由。 c）综述 HAZOP 分析建议措施的采纳情况
3. 5 结论与建议
3.5.1结论
安全设施设计专篇的结论应包括以下内容： a）工程设计阶段的安全条件与项目前期安全条件审查阶段相关内容的符合性以及处理结果 b） 建设项目选用的工艺技术安全可靠性。
设计符合现行国家相关标准规范情况。
c）
d）安全设施设计的预期效果及结论。 3. 5. 2 ，问题及建议
安全设施设计专篇中应根据需要从下面两方面提出问题及建议： a）根据国内或国外同类装置（设施）的建设和生产运行经验，提出在试生产和操作运行中需重
4
