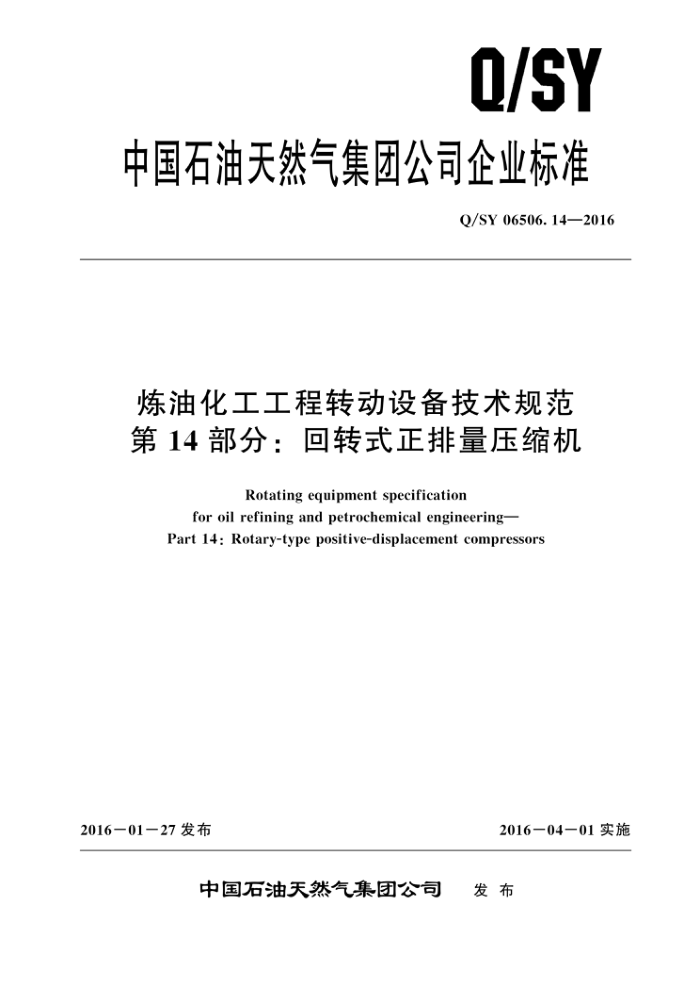

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06506.14—2016
炼油化工工程转动设备技术规范第14部分：回转式正排量压缩机
Rotating equipment specification
for oil refining and petrochemical engineering- Part 14 : Rotary-type positive-displacement compressors
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司 发布 Q/SY 06506.14—2016
目 次
前言
范围 2 规范性引用文件术语和定义
1
3
A
-般要求 4.1机组责任 4.2测量单位
5　基本设计
5. 1 -般要求 5. 2 壳体 5. 3 壳体接口 5. 4 力和力矩 5. 5 旋转部件 5. 6 轴封 5.7 动力学 5.8 轴承 5.9 轴承箱 5.10 润滑油和密封油系统 5. 11 材料辅助设备 6. 1 驱动机 6. 2 联轴器和护罩 6.3 底座 6. 4 仪表控制系统 6.5 管道 6.6 级间和后冷却器 6.7 人口过滤器 6.8 人口分离器 6. 9 干式螺杆压缩机的缓冲器和消音器 7检测和试验及运输的准备 7. 1 般要求 7. 2 检验 7. 3 试验 7. 4 运输准备 卖方的数据
...
.....
...
0
10 10 10 10
8 Q/SY 06506.14—2016
保证·…· 9. 1 机械保证· 9.2 性能保证…· 9.3 消耗保证 9. 4 卖方责任…·
9
11 1 1 11 1 1 1 1
.................. .
........
..........
.....
........
.....
·.
............
Ⅱ Q/SY 06506.14—2016
前言
Q/SY 06506《炼油化工工程转动设备技术规范》是炼油化工工程设计系列标准之一。该标准分为以下16个部分：
第1部分：通则; 第2部分：离心压缩机；第3部分：润滑、轴封及控制油系统; 一第 4部分：离心泵和旋转泵的轴密封系统; 第5部分：焦化装置水力除焦系统；第6部分：中轻载荷离心泵；
第 7部分：往复式计量泵；第8部分：往复泵; -第9部分：无密封离心泵；第10部分：重载荷离心泵；第11部分：转子泵；第12部分：搅拌机；第 13部分：往复压缩机；第14部分：回转式正排量压缩机; 第 15 部分：特殊用途汽轮机； -第16 部分：一般用途汽轮机。
一
本部分为Q/SY06506的第14部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：邢桂坤、颛宁、范吉全、张一兵、姚德群、肖峰、付大春、刘翔、叶林、李
志权、杨宇宸、刘翔、杨思思、高新懂、何凯。
II Q/SY 06506.14—2016
炼油化工工程转动设备技术规范第14部分：回转式正排量压缩机
1 范围
Q/SY06506 的本部分确立了炼油化工用干式或喷油回转式正排量压缩机在设计、制造、检验和试验等方面应遵循的一般原则；同时对作为机组重要组成部分的辅助设备、管路系统、电气控制和仪表方面给出了指南。
本部分适用于中国石油天然气集团公司在中国境内新建或改扩建石油化工建设项目中回转式正排量压缩机工程设计和采购，在中国境外的项目经业主批准后可参照执行。
本部分不适用于移动式空气压缩机组、液环式及叶片式压缩机组。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 151管壳式换热器 GBZ 1工业企业设计卫生标准 ISO1328－1圆柱齿轮ISO 制齿面公差分类第1部分：轮齿齿面偏差的定义与允许值（Cy-
lindrical gears—ISO system of flank tolerance classification-Part 1: Definitions and allowable values of deviations relevant of flanks of gear teeth)
ISO 1940机械振动在恒定（刚性）状态下转子的平衡质量要求［Mechanical vibration- Balance quality requirements for rotors in a constant (rigid) state]
ANSI/ASME B16.5管法兰及法兰管件（Pipe flanges and flanged fittings) API RP 520炼油厂压力泄放装置的尺寸确定、选择和安装（Sizing，selection and installation
of pressure - relieving devices in refineries)
API Std 526钢制法兰连接泄压阀（Flanged steel pressure relief valves) API Std 612石油、石化和天然气工业用特殊用途蒸汽透平（Petroleum，petrochemical and
natural gas industry services—Steam turbines—Special - purpose applications)
API Std 613石油、化学和气体工业特殊用途齿轮箱（Special purpose gear units for petroleum， chemical and gas industry services)
API Std 614：2008润滑、轴密封、油控制系统及辅助设备（Lubrication，shaft－ sealing and oil - control systems and auxiliaries)
API Std 619石油、石化和天然气工业用回转式正排量压缩机（Rotary － type positive displacement compressors for petroleum, petrochemical and natural gas industries)
API Std 670机械保护系统（Machinery protection systems) API Std 671石油、化学和气体工业用特殊用途联轴器（Special purpose couplings for
petroleum， chemical and gas industry services)
ASTM A395高温用铁素体球墨铸铁承压铸件（Standard specification for ferritic ductile iron pressure - retaining castings for use at elevated temperatures)
1 Q/SY 06506.14—2016
ASTM A571适用于低温的承压部件用奥氏体球墨铸铁铸件规格（Standard specification for austenitic ductile iron castings for pressure - containing parts suitable for low - temperature service)
3　术语和定义
除非另有规定，API Std 619 界定的术语和定义适用于本文件。
4４　一般要求
4.1机组责任
除非另有规定，卖方应对整个机组（包括压缩机、驱动机、油系统、控制及仪表相关的辅助设备
和管道系统及其之间的合理匹配等）负全部责任。 4.2测量单位
卖方提供的设备和相关技术文件、图纸标注应采用国际单位制（SI制）。
5 基本设计
5.1 一般要求 5.1.1螺杆式压缩机组（包括辅助设备），应按照使用寿命至少20 年，预期连续操作至少为3年进行设计和制造 5.1.2买方应规定机组的使用环境、气象和公用工程条件。 5.1.3除非另有规定，压缩机、驱动机及其辅助设备应能够在规定的环境条件和公用工程条件下进行启动和连续操作。压缩机应能在现场进行空气试运转。 5.1.4买方应规定机组的正常操作点和性能保证点，同时还应规定所有可能发生的操作工况，包括启动条件 5.1.5买方应规定系统滞止压力。 5.1.6机组应能够在下列条件同时发生时正常运转而不发生损坏：
a）安全阀设定压力； b）规定的最大压差; c）跳车转速。
5.1.7对于变转速度的机组，最高连续转速应不小于额定速度的 105%；对于固定转速的机组，最高连续转速应等于额定转速。 5.1.8除非另有规定，卖方应保证机组能够在系统滞止压力下启动。 5.1.9除非另有规定，卖方代表应在试车前到项目现场对机组安装和布置等进行确认。 5.1.10电机、电气元件和电气安装应符合买方规定的危险区划分要求。 5.1.11卖方应提供机组的最大声压和声功率数据。卖方提供的噪声值应符合GBZ 1的要求。 5. 1. 12 APIStd 619：2010中 5.1.8～5.1.15，5.1.20～5.1.25的规定适用于本部分。 5.2壳体 5.2.1压缩机壳体应满足 APIStd 619：2010中 5.2.1～5.2.4的规定 5. 2. 2 在下列其中任何一种情况下，壳体材料均应采用钢材： 2
