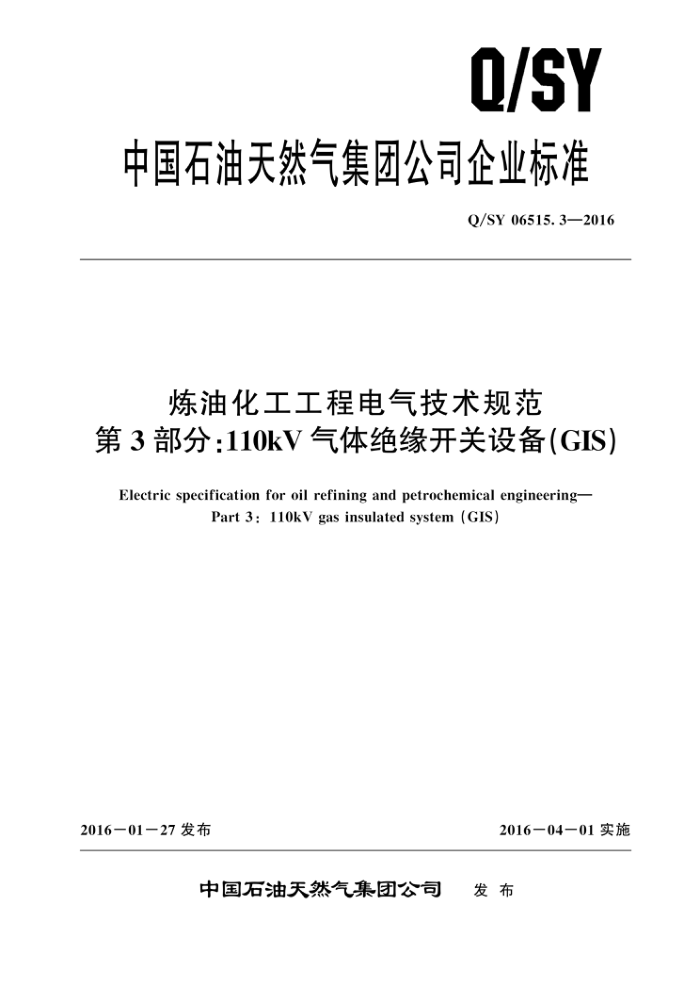

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06515.3—2016
炼油化工工程电气技术规范
第3部分：110kV气体绝缘开关设备（GIS)
Electric specification for oil refining and petrochemical engineering-
Part 3: 110kV gas insulated system (GIS)
2016－01一27发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06515.3—2016
7. 2 工作条件 7.3 设备及其元件的特征 7. 4 操作机构的特征 8　制造厂文件要求· 8.1 文件清单··· 8.2　文件要求…· 9运输和储存· 9.1运输、贮存和安装时的条件. 9.2　其他要求…
12 12 12 13 13 14 15 15 15
Ⅱ Q/SY 06515.3—2016
前 創言
Q/SY06515《炼油化工工程电气技术规范》是炼油化工工程设计系列标准之 一。该标准分为以下14个部分：
第1部分：通则; 第2部分：变电站微机自动化系统；第3部分：110kV气体绝缘开关设备（GIS);
—第4部分：6（10）kV开关柜；
第5部分：低压开关柜；一第6部分：消弧线圈装置；
第7部分：电力变压器；第8部分：电力电缆；
一第9部分：交流不间断电源；
第10部分：直流电源；第11部分：并联电容器装置；第12部分：低压变频器; 第13部分：干式配电变压器；第14部分：油浸式配电变压器。
一
本部分为Q/SY06515的第3部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出，本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：万茜、刘雯、王勤东、张文成、陈锦、张可、赵凌智、李兵。
II Q/SY 06515.3—2016
如果实际使用条件和这些正常运行条件不同，订货时应做专门说明，设备应按照实际使用条件来设计。 3.2户内正常运行条件
户内正常运行条件应符合下列要求：
环境温度：周围空气温度不超过35℃；最低周围空气温度优选值为－5℃。 相对湿度：5%～90%，无凝露。 海拔高度：不超过1000m；海拔大于1000m时，外绝缘耐受水平将降低。 地震烈度：在订货时应说明安装地点的地震烈度，以供制造厂在设计时考虑此条件对开关设备以及控制设备的影响
3.3户外正常运行条件
户外正常运行条件应符合下列要求：
环境温度：周围空气温度不超过35℃；最低周围空气温度优选值为－10℃，－25℃， -30℃和-40℃。 阳光辐射：在订货时应说明安装地点的阳光辐射量，以供制造厂在设计时考虑此条件对开关设备以及控制设备的影响。 海拔高度：不超过1000m；海拔大于1000m时，外绝缘耐受水平将降低。 覆冰范围：从1mm到20mm，但不超过20mm。 风速不超过34m/s（相应于圆柱表面上的700Pa）。 安装地点的污秽等级、盐雾污染、尘埃、烟、腐蚀性气体和蒸汽不得超过 IEC 60815 －2 中的Ⅱ级（中等污秽）。 凝露和降水：在订货时应提供安装地点的凝露和降水数据，以供制造厂在设计时考虑此条件对开关设备以及控制设备的影响。 一地震烈度：在订货时应说明安装地点的地震烈度，以供制造厂在设计时考虑此条件对开关设
备以及控制设备的影响。
3.4电气使用条件 3.4.1概述
110kV气体绝缘开关设备（GIS）和控制设备及其操作机构和辅助机构的通用额定值应从下列各项中选取（适用的)。 3.4.2额定电压（最高电压U.)
额定电压（最高电压Ur）为126kV
3.4.3额定绝缘水平
开关设备和控制设备的额定绝缘水平应从表1给定的数值中选取。 3.4.4额定频率
额定频率为50Hz。 3.4.5额定电流
额定电流应符合GB/T 762规定的要求，并应从下列数据中选取：1250A，1600A，2000A，
