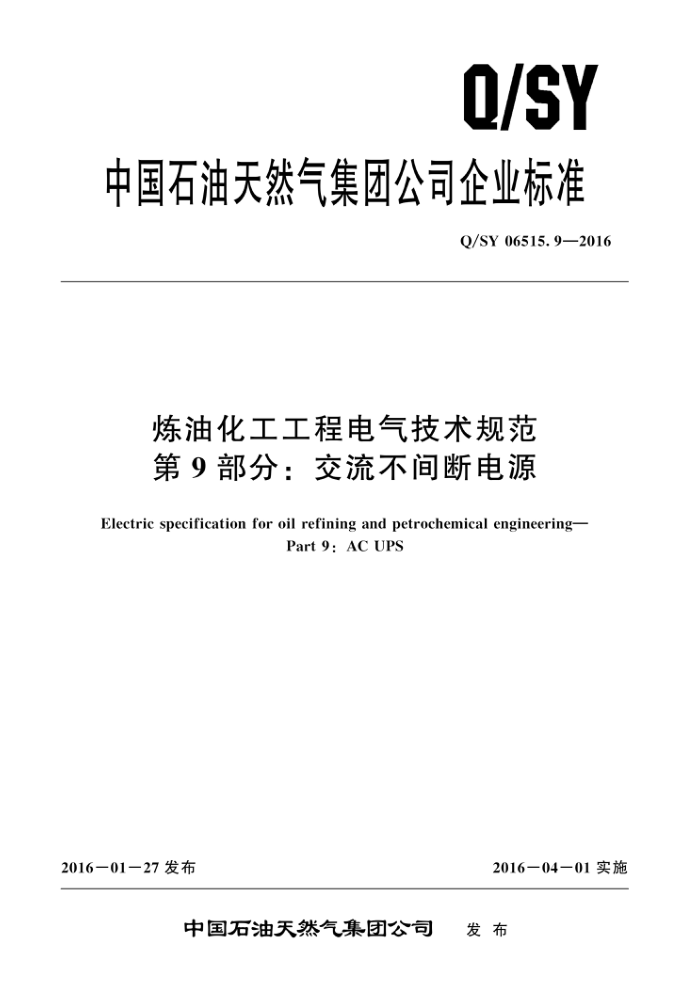

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06515. 9—2016
炼油化工工程电气技术规范第9部分：交流不间断电源
Electric specification for oil refining and petrochemical engineering-
Part 9: AC UPS
2016－01一27发布
2016－04－01实施
中国石油天然气集团公司 发布 Q/SY 06515.9—2016
目 次
前言
II
范围规范性引用文件
2
3使用条件
3. 1 概述 3. 2 地区环境条件 3. 3 安装场所 4　技术要求 4. 1 总体要求及基本参数 4. 2 防护等级 4. 3 运行要求
.....
... .....
.....
4. 4 电气绝缘性能 4. 5 元器件要求 4. 6 结构要求 4.7 整流器 4.8 蓄电池选型及原则 4. 9 逆变器 4. 10 静态开关及维修旁路 4. 11 配电盘· 4. 12 控制保护及自检系统· 4. 13 微机监控系统的要求… 4.14 电磁兼容性 4. 15 噪声.. 4.16 谐波控制附件
5
5. 1 备品备件 5. 2 专用工具 6铭牌与标牌 6. 1 铭牌规格及要求 6.2　标牌的要求 7 检查与试验 7.1型式试验 7.２　出厂试验 7. 3 现场试验 8防腐与涂漆
5
..
5
C
1 Q/SY 06515. 9—2016
包装运输与贮存厂商文件· 10. 1 文件要求· 10.2 文件清单…·
................................ .....................
...........................
9
10
.·.·.·.·.·
......
...................
....
II Q/SY 06515.9—2016
前言
Q/SY 06515《炼油化工工程电气技术规范》是炼油化工工程设计系列标准之一。该标准分为以下14个部分：
第1部分：通则; -第2部分：变电站微机自动化系统；
一第3部分：110kV气体绝缘开关设备（GIS);
第4部分：6（10）kV开关柜; 第5部分：低压开关柜；第6部分：消弧线圈装置; 第7部分：电力变压器；第8部分：电力电缆; 第9部分：交流不间断电源；第10部分：直流电源；第11部分：并联电容器装置；第12部分：低压变频器;
一
一第13 部分：干式配电变压器; 一第14部分：油浸式配电变压器。 本部分为 Q/SY 06515 的第9部分。 本部分按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：李兵、周小棣、弓普站、张文成、陈锦、陈锋、赵净、薛宏彬。
II Q/SY 06515.9—2016
4.1.2交流不间断电源应由整流器、蓄电池、逆变器、静态开关和控制系统组成，应为在线式不间断电源系统。 4.1.3交流不间断电源宜具有如下的基本参数：
交流输人电压：单相 AC220V±15%；三相 AC380V±15%。 交流输人频率：50Hz±1%。
一交流输出电压：单相 AC 220V±1%；三相 AC380V±1%。 一电压调节范围：±10%。 一输出效率：≥90%。 一输出频率精度：50Hz±0.1%。
4.1.4当UPS的功率为 60kV·A及以上时，宜采用三进三出类型。 4.2防护等级 4.2.1柜体外壳防护等级应不低于IP30，带开启门。 4.2.2为识别盘柜内被遮护的电气元件，隔板宜为透明的绝缘材料 4.2.3冷却方式宜为自然通风，当需要强制通风时，应包括必需的空气过滤器、风扇和风道。 4.3　运行要求 4.3.1在规定的输入输出电压和频率变化范围内，交流不间断电源系统应能正常地工作并提供连续的额定功率。 4.3.2异常情况下，如主电源故障或整流器故障等，在要求的后备时间内，系统应能不间断地输出电压和频率在规定范围内的额定功率。 4.3.3当输人电压瞬时降至80%额定电压时，系统的特性应不受影响。 4.3.4交流不间断电源装置应满足在环境温度0℃～40℃的条件下额定满负荷连续运行。 4.3.5交流不间断电源装置逆变器输出应对旁路输入进行连续跟踪，以便在逆变器输出故障时，将负荷无扰动地由逆变器切换至旁路电源。 4.4电气绝缘性能 4.4.1柜内直流汇流排和电压小母线，在断开所有其他连接支路时，对地的绝缘电阻应不小于 5MΩ。 4.4.2柜内各带电回路，按其工作电压等级，应能承受历时 1min的工频耐压试验，试验过程中应无绝缘击穿和闪络现象。 4.4.3柜内各带电电路对地之间，按其工作电压等级，应能承受雷电波的短时冲击电压的试验，试验过程中应无击穿放电。 4.5元器件要求 4.5.1柜内安装的所有元器件均应选用技术先进、性能可靠的产品。 4.5.2直流回路中严禁使用交流空气断路器；当使用交直流两用空气断路器时，其性能必须满足开断直流回路短路电流和动作选择性的要求。 4.5.3盘柜内指示灯、按钮等均应符合 GB 7260 的相关规定。 4.5.4交流进线、直流输出、蓄电池组、交流输出等重要位置的熔断器、断路器应装有辅助报警触点。 4.5.5同类元器件的接插件应具有通用性和互换性，应接触可靠、插拔方便。 4.5.6柜内母线应采取硅橡胶热缩或其他防止短路的绝缘防护措施。 2 Q/SY 06515.9—2016
4.10.2静态开关应具备自动、手动两种工作方法切换， 4.10.3静态开关应与逆变器布置在一起，静态开关监视和控制模块应能准确反应和处理逆变器的逻辑信号状态和报警。 4.10.4当逆变器故障或系统过负荷时，静态开关应自动切换至备用电源。 4.10.5当故障清除或负荷已恢复至正常状态，静态开关应能自动切回逆变器输出位置。 4.10.6乡 维修旁路开关应作为静态开关的备用电源提供在负荷侧，当负荷由备用电源供电时，系统应能隔离以便试验和维修 4.10.7旁路系统根据实际情况，可选择设置隔离变压器，变压器容量应大于逆变器的输出容量。 4.11配电盘 4.11.1 如有配电盘的供货要求，应根据所附技术图纸或系统图，提供合格的配电盘产品。 4.11.2配电盘的箱体钢板厚度至少 1.5mm，并应有必要的防腐措施。 4.11.3 配电盘在电气设备选用、配线布置和保证人身和设备安全方面应能完全满足GB/T6995的相关章节要求。 4.11.4电气设备及内部各类配电元器件应是质量可靠的优质产品。 4.11.5设备自身应有吊装角或吊环，以利运输 4.11.6配电盘内应含有接地母排或接地端子。 4.12控制保护及自检系统 4.12.1交流不间断电源系统应设置有过电压及过电流保护。 4.12.2过电压保护要符合GB/T 3859的规定。系统过电流保护应能保证在负荷发生短路或电流超过允许的极限值时及时动作。 4.12.3交流不间断电源系统输入端，应安装可靠的电涌保护器。 4.12.4整流器和蓄电池的直流线路应设接地故障检测装置。 4.12.5设备运行状态和综合报警信号应提供无源接点。 4.12.6自检、保护和报警系统应监视和保护整个交流不间断电源系统。 4.12.7木 柜体正面应有表示交流不间断电源系统的主要元件和工作状态的模拟显示。 4.13行 微机监控系统的要求 4.13.13 交流不间断电源系统应具有通信功能，通过标准接口（RS－485）与远程监控相连接。 4.13.2监控单元应采用全数字化技术，微机监控或PLC控制，具备数据处理、智能化电池管理及直流系统检测与告警功能。 4.13.3通信内容应包括输人电源故障、整流器故障、逆变器故障、直流电压异常等故障信号。 4.13.41 监控装置应安装在柜门，配备液晶显示屏，显示各级设备的数据参数及信息。 4.13.51 监控装置应能对其系统自身参数进行设定及修改。 4.13.6监控装置应能判断内部的电路故障和不正常的运行状态，并发出声光报警。 4.14 电磁兼容性 4.14.1 交流不间断电源系统的电磁兼容性应满足 GB/T 17626.12 的各项要求 4.14.2# 控制系统应不受由于操作、系统内部故障以及线路上高频信号引起的尖峰脉冲和电压波动的影响。 4.15噪声
在正常运行时，交流不间断电源系统的噪声应不大于70dB（距设备1m 处）。
4
