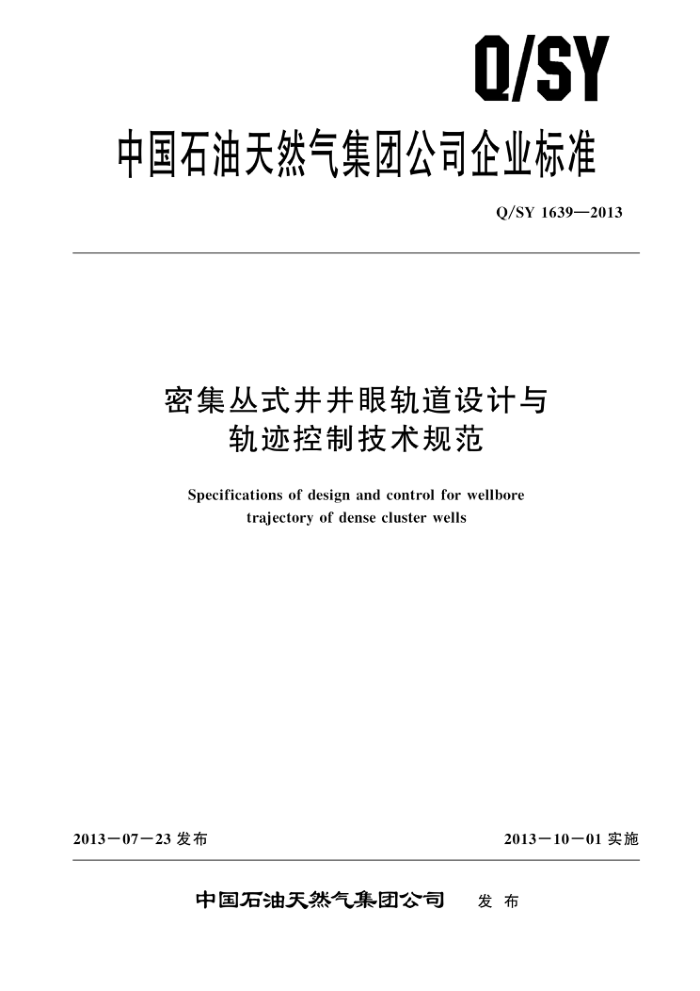

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1639—2013
密集丛式井井眼轨道设计与
轨迹控制技术规范
Specifications of design and control for wellbore
trajectory of dense cluster wells
2013—07—23 发布
2013一10一01实施
中国石油天然气集团公司
发布 Q/SY 1639—2013
目 次
前言
范围 2 规范性引用文件 3 术语和定义密集型井口的分类及井口使用原则
4
密集丛式井防碰原则 6 井眼轨道防碰设计井眼轨迹控制测斜仪器使用及资料管理要求参考文献·
D
8 Q/SY 1639—2013
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油天然气集团公司勘探与生产专业标准化技术委员会提出并归口。 本标准起草单位：冀东油田分公司、辽河油田分公司、大港油田分公司。 本标准起草人：胡中志、冯京海、朱宽亮、曹传文、廖兴松、徐小峰、宋利彬
Ⅱ Q/SY 1639—2013
密集丛式井并眼轨道设计与轨迹控制技术规范
1范围
本标准规定了滩海油田人工岛、陆岸平台及导管架平台密集丛式井组井口的使用规则，井眼轨道的防碰设计方法，并提出了井眼轨迹的防碰施工技术要求。
本标准适用于布属在滩海油田人工岛、陆岸平台及导管架平台上实施的密集丛式石油、天然气井的井口使用、轨道防碰设计和钻井防碰施工作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5416（所有部分）定向井测量仪器测量及检验 SY/T 5435定向井轨道设计与轨迹计算 SY/T 6332 2定向井轨迹控制 SY/T 6396 钻井井眼防碰技术要求
3　术语和定义
下列术语和定义适用于本文件。
3. 1
密集型井口 dense wellhead 相邻井口中心距离小于或等于5m，且一组井口大于或等于6个，并呈单行或多行、多列排列的
井口组合。 3. 2
密集丛式井 dense cluster well 密集型井口区域施工的井组。
3.3
预防碰设计pre-anticollision design 在密集丛式井工艺应用过程中，为有效地防止邻井之间因上部垂直平行井段过长而发生碰撞，在
轨道设计时，通过对上部垂直井段进行造斜、稳斜或降斜等设计处理，以增大邻井上部垂直井段之间距离的过程，包括造斜深度、方位、造斜率及轨道类型的选择。 3. 4
多井单筒井 mutihole-in-monobore wells 同一导管或隔水管内施工两口及两口以上井的钻井工艺技术。其工艺基本程序，首先选用与导管
或隔水管尺寸相匹配的钻头钻至一开设计井深，然后同时下人多个下深不同的表层套管，各表层套管下入深度差原则上为30m～50m，固井完后各井沿设计的表层套管井筒简和轨道进行施工。
1 Q/SY 1639—2013
密集型井口的分类及井口使用规则
4
4.1 密集型井口分类 4.1.1 线型井口
井口呈直线型排列，井口中心间距一般在2m～5m之间，适用于人工岛及陆上平台，如图 1 所示。
6.0-4.0-2.00.02.0 4.06.0 8.0 10.012.014.016.018.020.022.024.026.028.0 2.0E
2.0 0.0 -2.0
? 3 ? 3 ?
A10
0.0 E -2.0 E
a
0
07
07
07
-6.0-4.0-2.00.0 2.04.06.0 8.0 10.012.014.016.018.020.022.024.026.028.0
图 1 线型井口示意图
4.1.2矩阵型井口
井口呈矩阵型排列，排（列）轴线间距一般在1.5m～3m之间，适用于海上导管架平台，如图2 所示。
-2.0 0.0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0
10.0 J 8.0 6.0
10.0F
A41 A42 A43 A44 A45 A46
8.0 E 6.0 4.0F 2.0F 0.0 F -2.0
. . . . . . A31 A32 A33 A34 A35 A36
w()/)军
.
. . . . .
1 4.0
A24 A25 A26 . . .
. . . A23
A21 A22
J 2.0 1 0.0
All A12 A13 A14 A15 A16 . . O . . .
西(-)/东(),m
-2.0
-2.0 0.0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0
图 2 矩阵型井口示意图
4.1.3环型井口
井口呈环型排列，一般分成若干组，排轴线间距一般在2m～4m 之间，同一排内井口中心间距般在2.5m～5m之间，适用于海上人工岛，如图3所示。 4.1.4井丛排型井口
井口呈线型排列，一般分成若干组，排轴线间距一般在 20m～40m之间，同一排内井口中心间距一般在2.5m～5m之间，适用于人工岛、滩海陆上平台和陆地丛式井平台，如图 4所示。 2 Q/SY 1639—2013
6
Q
3m
图 3 环型井口示意图
0
0
8
图4井丛排型井口示意图
4.1.5多井单筒型井口
多井单筒型井口原则上应布置在密集型井口边部， 导管或隔水管中心间距一般在 2m～3m之间, 适用于海上简易导管架平台及后期实施钻井加密的中大型导管架平台， 如图5 所示。
B c D Ｅ 0
A
0
0 0 0 0 0 % 0
0 %
图 5 单筒双井加密式丛式井口示意图
4.2井口使用规则 4.2.1地质要求
地质部门应整体提供部署的井位，以有利于整体分配、使用井口，并为后续单井的调整提供可参
考的防碰设计依据。 4.2.2　井口预留原则
井口分配应统筹考虑地质部署，为动态调整留有余地，对可能有地质部署的位置，应将其考虑在内。
3 Q/SY 1639—2013
4.2.3　井口分区
密集型井口应对应地下地质目标进行分区使用，确定的地质目标点应优先选择处于同一分区的井口，仅当同一分区井口不可用时，方可考虑使用相邻分区内邻近的井口。
密集型井口分区的推荐做法是以井口区中心为原点，将井口区分成多个象限，如图6所示。 井丛排型井口应将一排或多排井口划分为一个矩阵型井口单元，同一单元内部井口与对应地质目
标点连线方向应基本一致。
2.0 0.0 2.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0
10.0 E 8.0 E 6.0 E 4.0上. 2.0 E 0.0 E -2.0 E
10.0
1 1
A41 0 A43'
_A44 _A45 _A46
A42
0 0 jo 0 0 1 8.0 A31 _A32 _A33j _A34 _A35 _A36 1 6.0
= E
0 10 0 0 A22 A23 _A24 A25 _A26 14.0
0 0
菊 0 A21
非/(-)
1
0 0 0 0 2.0
0
A11 A12 A13; _A14 _A15 _A16 0 0
↓ 0.0 1 -2.0
0 jo 0 0
1 西(-)/东(),m
-2.00.0 2.0 4.0 6.0 8.0 10.0 12.0 14.016.0
图６　井口分区示意图
4.2.4排间井口使用规则
当地质目标点位移较大时，应优先选择面向地质目标点侧的井口；位移较小时，应优先选择背向地质目标点侧的井口。 4.2.5 5同排井口使用规则
同排井口使用时，应尽量保证地质目标点相对于井口的水平位移和方位差（多目标点）最小，应尽量避免所设计井眼轨道相互交叉。
5密集丛式井防碰原则
5.1井眼轨道设计和轨迹控制防碰应以预防为主，从设计人手，对轨道进行整体防碰设计，降低井眼轨迹控制难度和井眼碰撞风险。 5.2施工时应加强井眼轨迹监测，避免井眼碰撞事故的发生。 5.3对于高风险防碰施工井段，应制定对应的应急预案。
6井眼轨道防碰设计
6.1 设计原则
6.1.1　满足勘探开发地质生产要求。 6.1.2　满足管柱安全下人的要求。 6.1.3应尽量简化井眼轨道类型，以有利于井眼轨迹控制。 6.1.4设计参数的选取，应考虑注/采工艺的要求。 4
