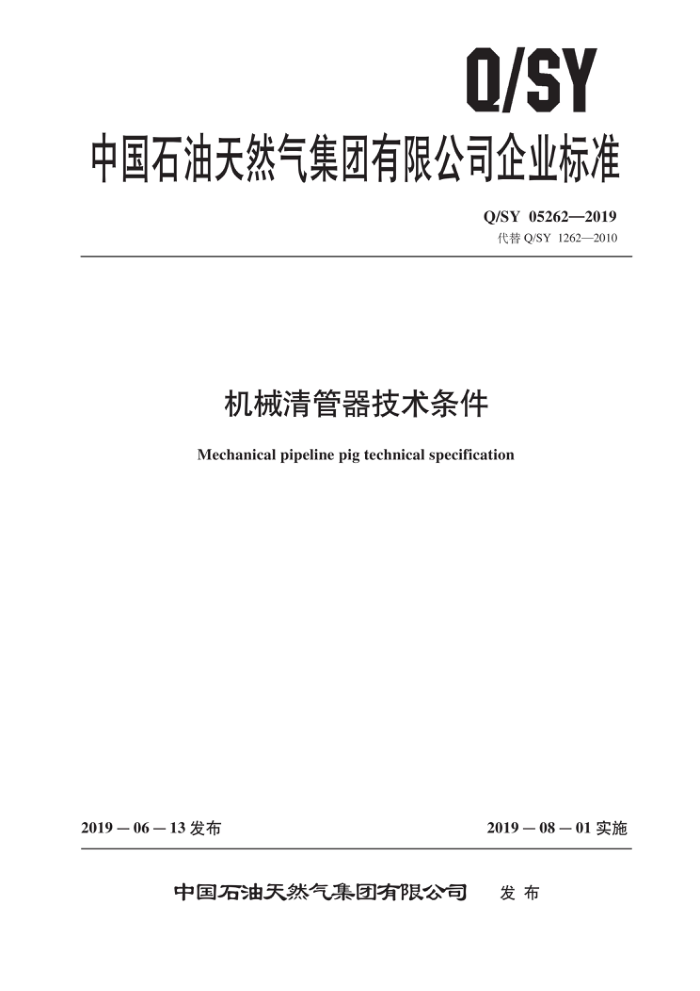

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 05262—2019 代替Q/SY 1262—2010
机械清管器技术条件 Mechanical pipeline pig technical specification
2019－06－13 发布
2019一08一01实施
发布
中国石油天然气集团有限公司 Q/SY 05262—2019
目 次
前言· 范围
1
1
2 规范性引用文件 3 术语和定义 4分类与标记 4.1 清管器分类 4.2 皮碗分类 4.3 标记清管器部件的技术条件
2
5
5.1 骨架 5.2 皮碗 5.3 测径板清管器组装
6
检验方法和规则
7
7.1 骨架检验 7.2 皮碗检验 7.3 测径板检验 7.4 钢刷检验 7.5 清管器检验 7.6 出厂标志、 包装、运输、贮存、 使用说明书 8.1 标志 8.2 包装 8.3 运输 8.4 贮存 8.5 使用说明书清管器使用条件
8
9
9.1 工作环境 9.2 过盈量选择 9.3 泄流孔要求 9.4 推荐运行距离 Q/SY 05262—2019
前言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则起草。 本标准代替Q/SY1262—2010《机械清管器技术条件》，与Q/SY1262—2010相比，主要技术变
化如下：
皮碗产品磨耗的测定方法由GB/T 1689《硫化橡胶耐磨性能的测定（用阿克隆磨耗机)》修改为GB/T9867《硫化橡胶或热塑性橡胶耐磨性能的测定（旋转辊筒式磨耗机法)》（见第2 章，2010 年版的第2章）； -增加了“钢刷”的定义（见3.7）; -增加了“直碟混合型机械清管器”，并修改了各类清管器示意图（见4.1，2010年版的4.2）；修改了“皮碗性能指标”（见5.2，2010年版的5.2）；一将“清管器组装”单列成章（见第6章，2010 年版的5.4）；一增加了“钢刷检验”的要求（见7.4）；修改了“贮存”的要求（见8.4，2010年版的7.4）；修改了“使用说明书”（见8.5，2010年版的7.5）；一修改了“清管器使用条件”中的“工作环境”和“推荐运行距离”（见9.1、9.4，2010年版的 8.1、8.4)。 本标准由中国石油天然气集团有限公司标准化委员会天然气与管道专业标准化技术委员会提出
并归口。
本标准起草单位：管道局、西南油气田分公司、西南管道分公司。 本标准主要起草人：仲维斌、张畅、王自林、李冬、王庆伟、曹雷、赵鹏、李扬、李杰、蒋毅、
王彬彬。
II Q/SY 05262—2019
3.6
测径板gauging plate 安装在清管器上，用于发现管径一定量变化的铝盘。
3.7
钢刷steel brush 安装在机械清管器上，用于清除管道内壁浮层及硬垢的由较细钢丝制成的环状部件。
4分类与标记 4.1清管器分类 4.1.1按皮碗型式分为3类：
直板型机械清管器，用字母D标识，见图1： -碟型机械清管器，用字母C标识，见图2； -直碟混合型机械清管器，用字母CD标识，见图3。
支撑导向皮碗 密封皮碗
骨架
间隔皮碗
I
司日日 H 日日国
E 日
日 8 目
图1直板型机械清管器
骨架
碟型皮碗
电日日
日
日间
E
图2碟型机械清管器
2 Q/SY 05262—2019
支撑导向皮碗
碟型皮碗
骨架
自 E 中
日
日
图3直碟混合型机械清管器
4.1.2按用途可分为3类：
-刷式机械清管器，用字母B标识； -测径机械清管器，用字母G标识；磁力机械清管器，用字母M标识。
4.2皮碗分类 4.2.1按其几何形状可分为2类：
直板型皮碗，用字母D标识，结构形式见图4；碟型皮碗，用字母C标识，结构形式见图5。
图5碟型皮碗
图4直板型皮碗
4.2.2直板型按其用途可分为3类：
支撑导向皮碗，用字母G标识；密封皮碗，用字母S标识； -间隔皮碗，用字母P标识。
3 Q/SY 05262—2019 4.3标记 4.3.1 1机械清管器产品标记
机械清管器产品标记如下：
表示清管器的用途类型表示清管器的皮碗型式表示适用于管道的外径表示清管器的生产厂家名称或其缩略写
产品标记示例1：
CPPI
529
表示刷式清管器表示碟型清管器表示适用于外径为529mm的管道表示清管器的生产厂家(字母缩写)
产品标记示例2 ：
CPPI
529
表示测径清管器表示直板型清管器
表示适用于外径为529mm的管道表示清管器的生产厂家 (字母缩写)
4.3.2 皮碗产品标记
皮碗产品标记如下：
产品用途产品类型管道外径（mm) 生产企业名称或缩写
