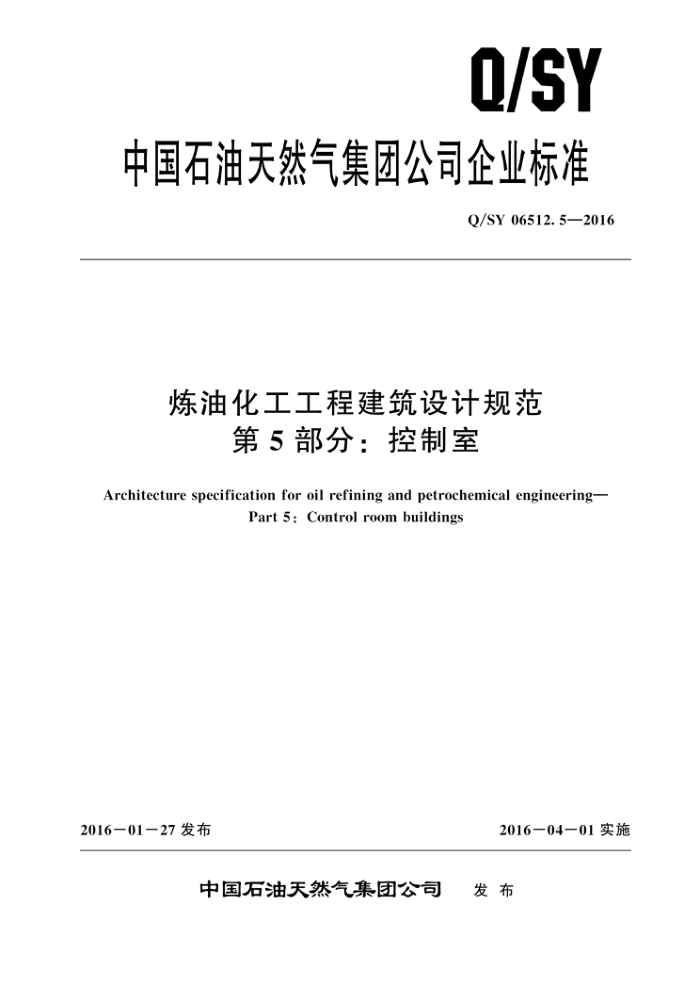

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06512. 5—2016
炼油化工工程建筑设计规范
第5部分：控制室
Architecture specification for oil refining and petrochemical engineering-
Part 5 : Control room buildings
2016－01－27发布
2016－04一01实施
中国石油天然气集团公司
发布 Q/SY 06512. 5—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义设计原则
1
2
4
一般规定 6 建筑设计抗爆控制室
2
5
7 Q/SY 06512.5—2016
前 創言
Q/SY06512《炼油化工工程建筑设计规范》是炼油化工工程设计系列标准之一。该标准分为以下5个部分：
第1部分：生产及辅助生产建筑; 第2部分：全厂行政生活设施建筑；第3部分：生产建筑物防火防爆；
一第 4部分：中心化验室;
第5部分：控制室。 本部分为Q/SY06512的第5部分。 本部分按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司提出。 本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国寰球工程公司。 本部分主要起草人：董莉、肖燕、刘智宏、简明。
Ⅱ Q/SY 06512. 5—2016
炼油化工工程建筑设计规范
第5部分：控制室
1范围
Q/SY06512的本部分规定了石油化工控制室的建筑布置、防火、构造设计及材料选择的要求以
及控制室抗爆设计的指南。
本部分适用于中国石油天然气集团公司石油炼制、石油化工建设工程及其他相关工程的新建、扩建或改建工程的控制室、联合装置控制室、装置控制室、现场机柜室、抗爆控制室的建筑设计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50016 建筑设计防火规范 GB 50160　石油化工企业设计防火规范 GB 50189 公共建筑节能设计标准 GB 50222 建筑内部装修设计防火规范 JGJ113建筑玻璃应用技术规程
3 术语和定义
下列术语和定义适用于本文件。
3. 1
控制室 control room 位于石油化工装置或联合装置内具有生产操作、过程控制、安全保护、仪表维护等功能的建
筑物。 3. 2
中心控制室　central control room 位于石油化工工厂内具有生产操作、过程控制、安全保护、先进控制与优化、仪表维护、仿真培
训、生产调度及信息管理等功能的综合性建筑物。 3.3
现场控制室satellite control room 位于石油化工工厂内公用工程、储运系统、辅助单元、成套设备等装置的现场，具有生产操作、
过程控制、安全保护等功能的建筑物；有操作岗位。 3. 4
现场机柜室field auxiliary room 位于石油化工工厂现场，用于安装仪表机柜、控制系统机柜、电信机柜及其他设备的建筑物。现
场机柜室应尽量靠近相关的工艺单元，没有操作岗位。
1 Q/SY 06512.5—2016
6.3屋面 6.3.1控制室屋面防水等级应为1级 6.3.2甲、乙类生产装置界区内的控制室屋面，屋面保温材料燃烧性能等级应不低于B1级，并应采用不燃材料进行覆盖。 6.4　吊顶 6.4.1操作室、机柜室、工程师室应设置吊顶，吊顶应为不燃烧体，燃烧性能等级为 A级。 6.4.2操作室、工程师室吊顶距地面的净高不宜小于 3.0m。 6.4.3机柜室吊顶距活动地板的净高不宜小于2.8m 6.5门窗 6.5.1控制室门的（宽×高）净空尺寸应满足安全疏散和设备进出要求；应采用阻燃材料。 6. 5. 2 安全疏散门应采用平开门，不应采用推拉门、卷帘门、吊门、转门。 6.5.3控制室中的机柜室不应设置直接通向建筑物室外的门。 6.5.4　安全疏散门应向疏散方向开启。 6.5.5控制室外窗开启扇应设纱窗。 6.5.6以天然采光为主的控制室，应满足仪表盘或操作台不受阳光直接照射和入射光不刺眼、不产生炫光的要求，否则应采取遮阳措施。 6.6玻璃 6.6.1建筑玻璃的选用应符合 JGJ 113 中的相关规定。 6.6.2位于甲、乙类生产装置区域内的控制室应采用安全玻璃。 6.6.3在非甲、乙类生产装置区域内的控制室，面向有爆炸危险一侧的外墙上，外窗应采用安全玻璃。 6.7室内、外装修 6.7.1室内装修材料的选择应符合 GB 50222 的相关要求。 6.7.2控制室外墙外保温材料燃烧性能等级应不低于B1级。 6.8　建筑节能
控制室的建筑节能设计可按照GB 50189或相关的地方标准要求执行。
7抗爆控制室
7.1设在厂区或生产装置区域内的抗爆控制室，其总平面应根据该区域安全分析（评估）报告的结果进行布置或调整；否则与甲、乙类工艺装置的间距不应小于30m，并应同时符合下列要求：
a）应布置在非爆炸危险区域内。 b） 应布置在工艺装置的一侧，且四周不宜同时布置甲、乙类装置，布置控制室的场地不应低
于相邻装置区的地坪。 c） 应独立设置，不得与非抗爆建筑物合并建造 d) 宜位于甲类设备全年最小频率风向的下风侧。 e） 至少应在两个方向设置人员的安全出口，且不得直接面向甲、乙类工艺装置。
4
