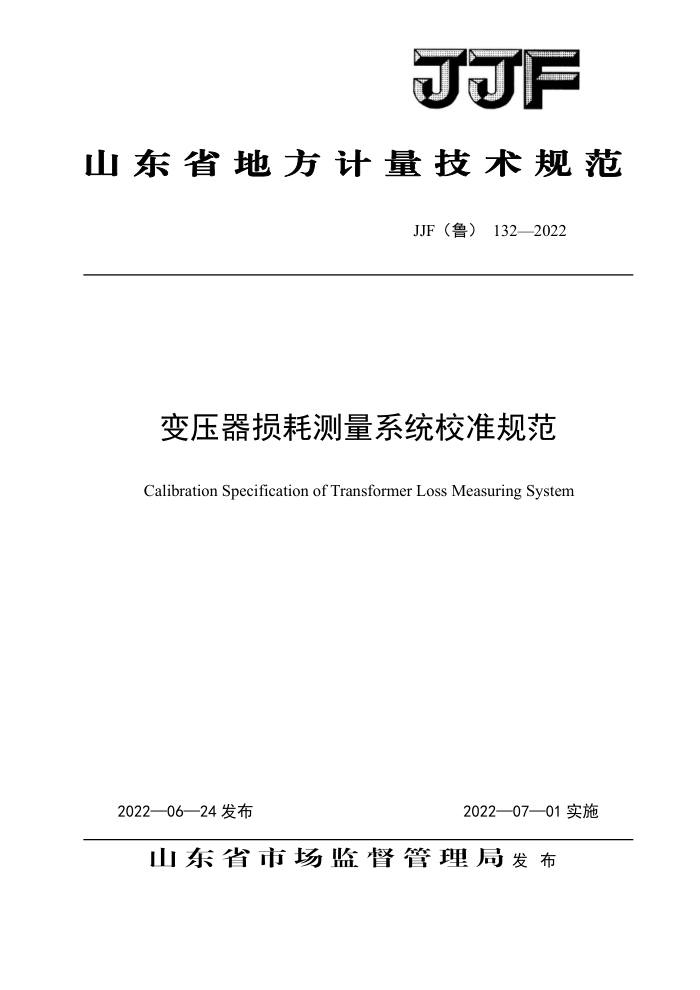

F
山东省地方计量技术规范
JJF（鲁）132—2022
变压器损耗测量系统校准规范
Calibration Specification of Transformer Loss Measuring System
202206—24发布
2022—07—01实施
山东省市场监督管理局发布 JJF（鲁） 132——2022
变压器损耗测量系统
校准规范
JJF (鲁) 132
2022
CalibrationSpecificationofTransformerLoss
Measuring System
归口单位：山东省电磁计量技术委员会
主要起草单位：山东省计量检测中心
山东省计量科学研究院
山东省社会公正计量行有限公司
参加起草单位：威海市产品质量标准计量检验研究院
东营市工业产品检验与计量检定中心
山东双益电气有限责任公司
青岛高科通信股份有限公司
本规范委托山东省电磁计量技术委员会负责解释 JJF（鲁）132——2022
本规范主要起草人：
王梅洲（山东省计量检测中心）
公茂龙（山东省计量科学研究院）王尚（山东省社会公正计量行有限公司）参加起草人：王美玲（威海市产品质量标准计量检验研究院）
燕庆广（东营市工业产品检验与计量检定中心）
于冠学（山东双益电气有限责任公司）
孙芮（青岛高科通信股份有限公司） JJF（鲁）132—2022
目录
引言 1 范围 2 引用文件. 3 概述 4 计量特性 4.1 有功功率示值误差. 4.2 电压示值误差 4.3 电流示值误差. 5 校准条件. 5.1 环境条件， 5.2 测量标准及其他设备 6 校准项目和校准方法. 6.1 校准项目. 6.2 校准方法 7 校准结果表达.. 8 复校时间间隔. 附录A高压电容电桥法附录B有功功率测量不确定度评定示例. 附录 C 校准原始记录格式附录D 校准证书内页格式
（错误！未定义书签。）
(1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (6) (6) (7) (8) (13) (15) JJF（鲁）132——2022
引言
本规范依据国家计量技术规范JJF1071-2010 《国家计量校准规范编写规则》、JF 1001-2011《通用计量术语和定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是首次制定
II JJF（鲁）132——2022
变压器损耗测量系统校准规范
1范围
本规范适用于电压测量范围为0.1kV～220kV的变压器损耗测量系统的校准。 2引用文件
本规范引用了下列文件： GB1094.1电力变压器第1部分：总则 GB/T6451油浸式电力变压器技术参数和要求 DL/T1516相对介损及电容测试仪通用技术条件凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
变压器损耗测量系统（以下简称测量系统）主要用于测量变压器损耗的有功功率。测量系统的被测量是变压器损耗的有功功率，输入量是被测有功功率的电压、电流。测量系统一般是由电压采集单元、电流采集单元、测量单元组成。由电压采集单元、电流采集单元采集试验数据至测量单元，可得到测量系统有功功率示值、电压示值、电流示值。 4计量特性 4.1有功功率示值误差
测量系统有功功率示值误差一般不超过±3%。 4.2电压示值误差
测量系统电压示值误差一般不超过±0.2%。 4.3电流示值误差
测量系统电流示值误差一般不超过±0.2%。 注： 1以上指标不适用于合格性判别，仅供参考。 2计量特性以产品技术指标为准。
5# 校准条件 5.1环境条件
环境温度：（5～40）℃（若测量标准对环境温度有特殊要求，按其要求的温度范围）。 相对湿度：小于85%。
1 JJF（鲁）132——2022
供电电源：（380±38）V或（220±22）V，频率：（50±0.5）Hz，电源波形畸变率不大于3%。
周围环境无影响仪器正常工作的电磁场干扰和机械振动。 5.2测量标准及其他设备 5.2.1电压互感器
电压互感器的测量范围应覆盖被校测量系统的测量范围，准确度等级不低于0.01级。
5.2.2电流互感器
电流互感器的测量范围应覆盖被校测量系统的测量范围，准确度等级不低于0.01级。 5.2.3标准功率表
在不同功率因数下，标准功率表的最大允许误差应优于测量系统最大允许误差的1/5。 5.2.4功率输出源
输出电压、电流稳定度应优于0.02%/min；输出功率（c0s@o=1）稳定度应优于0.02%/min。
5.2.5升压器、升流器
升压器输入电压应与功率输出源输出电压相匹配，升压器输出电压应满足校准电压需求；升流器输入电流应与功率输出源输出电流相匹配，升流器输出电流应满足校准电流需求。 6校准项目和校准方法 6.1校准项目
测量系统的校准项目见表1。
表1校准项目
序号 1 2 3
校准项目有功功率示值误差电压示值误差电流示值误差
计量特性 4.1 4.2 4.3
校准方法 6.2.2 6.2.3 6.2.4
6.2校准方法 6.2.1校准前准备 6.2.1.1 外观检查
测量系统所有部件外观应符合以下要求： a) 各部件外观完好，无明显的变形和损伤，无放电痕迹： b）充油设备无渗漏油，充气设备气压在正常的气压范围内，干式设备无裂痕；
2
