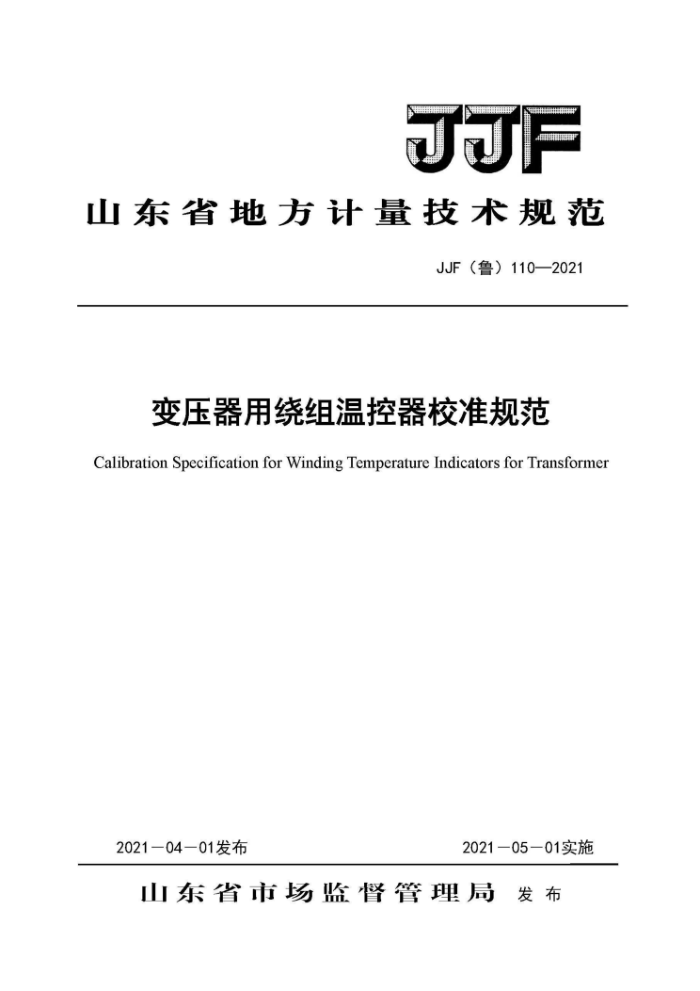

JJF
山东省地方计量技术规范
JJF（鲁）110—2021
变压器用绕组温控器校准规范
CalibrationSpecificationforWindingTemperatureIndicatorsforTransformer
2021-04-01发布
2021-05-01实施
山东省市场监督管理局 发布 JJF（鲁）110-2021
变压器用绕组温控器
JJF（鲁）110-2021
校准规范
-
1
Calibration SpecificationforWindingTemperature
Indicatorsfortransformer
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：济南长峰致远仪表科技有限公司
青岛市计量技术研究院
济南市计量检定测试院
山东省计量检测中心
本规范委托山东省温湿度计量技术委员会负责解释 JIEXXXX-XXXX
本规范主要起草人
尹遵义（山东省计量科学研究院）
徐华太（济南长峰致远仪表科技有限公司）
梁兴惠（山东省计量科学研究院）
参加起草人
郭沈辉（青岛市计量技术研究院）
张虎（济南市计量检定测试院）尹跃（山东省计量检测中心）孔飞（山东省计量检测中心） JJF（鲁）110-2021
目录
引 1 范围.
(I) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (5) (8) (9) (10) (11) (12) (13) (14) (17)
引用文件... 3名词术语... 3.1变压器用绕组温控器 3.2变压器用油面温控器 3.2热模拟技术. 4概述.. 5计量特性... 5.1示值误差.... 5.2示值回差. 5.3接点动作误差 5.4切换差 5.5热模拟温升误差. 6校准条件... 6.1环境条件 6.2测量标准及其他设备， 7校准项目和校准方法 7.1校准项目. 7.2校准前的检查. 7.3校准方法 8校准结果的表达..
2
复校时间间隔附录A-1... 附录A-2.. 附录A-3.. 附录B... 附录C.. 附录D...
9
I JJF（鲁）110-2021
引言
本规范按JJF1071-2010《国家计量校准规范编写规则》进行编写，根据 JJF1059.1-2012《测量不确定度评定与表示》的要求评定不确定度，采用了 JJF1007-2007《温度计量名词术语及定义》中的相关定义。
本规范为首次发布。
I JJF（鲁）110-2021
变压器用绕组温控器校准规范
1范围
本规范适用于测量范围为（0~160）℃的变压器用绕组温控器的校准。
测量范围为（-20~+160）℃的变压器用油面温控器可参照本规范校准。
2 引用文件
本规范引用了下列文件： JB/T6302-2016变压器用油面温控器 JB/T8450-2016变压器用绕组温控器 DL/T1400-2015油浸式变压器测温装置现场校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3名词术语
3.1变压器用绕组温控器windingtemperatureindicatorfortransformer
带有电气接点和远传信号装置，采用热模拟技术显示变压器绕组温度，并输出控制信号和远程信号的压力式仪表。
[JB/T8450-2016，定义3.1] 3.2变压器用油面温控器top-oiltemperatureindicatorfortransformer
带有电气接点和远程信号装置，用于显示变压器顶层油温，并输出控制信号和远程信号的压力式仪表。
[JB/T6302-2016，定义3.1] 3.2热模拟技术heatsimulatetechnique
在顶层油温T的基础上，叠加一个附加温升 T而获得变压器绕组的平均温度（其中） T<是热模拟装置提供的温升）
注：油浸式变压器的绕组温度 Tr可等效为 T和 T之和。 [JB/T8450-2016，定义3.2]
1 JJF（鲁）110-2021
4概述
变压器用绕组温控器（以下简称温控器）主要由感温元件、弹性元件、指示仪表、 电流互感器、变流器、电热元件、远传信号装置、控制开关等几部分组成。
电流互感器
变流器
电热元件
弹性元件
指示仪表
4
远传信号装置
远方显示器
图1绕组温控器结构示意图
5 计量特性
5.1示值误差
温控器示值最大允许误差与准确度等级及量程之间的关系如下： AT=±α%:FS 式中：
AT温控器示值最大允许误差，C: a 一温控器准确度等级：
FS温控器量程，C。 温控器示值误差应不大于最大允许误差。 远传信号装置的示值（即温控器所带远传信号装置所输出的量值换算成温度值或
温度显示器示值）误差应不大于最大允许误差。
温控器示值与远传信号装置示值的差值应不大于最大允许误差绝对值的1/2。
5.2示值回差
温控器示值回差应不大于最大允许误差的绝对值。 远传信号装置的示值回差应不大于最大允许误差绝对值的1/2。
5.3接点动作误差
温控器控制开关的接点动作误差应不大于示值最大允许误差的1.5倍。
2 JJF（鲁）110-2021
示值的测试点不得与开关接点动作设定的标准点重叠，其间距应不小于6C。
5.4切换差
温控器控制开关的接点切换差应为5℃土3℃C，也可根据产品使用说明书。
5.5热模拟温升误差
热模拟装置输入500mA～5000mA的附加电流时，所产生的附加温升应符合表1的规定，对于温控器生产厂家提供热模拟特性数据的，按厂家数据执行。
表1 热模拟特性一温升与电流对应表
ATInC 10 12 14 16 18 20 22 24 26 28 30 32 34 /mA 740 800 880 920 980 1040 1090 1140 1190 1240 1280 1320 1380 1400 1440 注：电流互感器的输出电流TA、热模拟温升值ATI以及加热电流部是基干变压器在额定负下给出的定义，ITA的大小与变压器铭牌额定负荷电流和电流互感器额定变比有关：ITA输出在500mA~5000mA之间，加热电流在700mA1300mA之间，需要配置变流器把ITA转换成t
go
38
表中：
AT热模拟温升值，C
Ih—热模拟加热电流，mA：
温控器的示值温升误差应不大于示值最大允许误差远传信号装置的示值温升误差应不大于示值最大允许误差。 温控器示值与远传信号装置示值的差值应不大于示值最大允许误差。
6校准条件
6.1环境条件
温度：（20±5）℃，湿度：≤75%RH：当电测仪器及测量标准对环境条件另有要求时，应满足其规定要求。
6.2测量标准及其他设备
校准所需的测量标准及配套设备可以从表2中参考选择，也可使用满足要求的其他设备。选用的原则为：校准时由标准器及配套设备引入的扩展不确定度U（2）应满足相应被校准设备校准工作要求。
3
